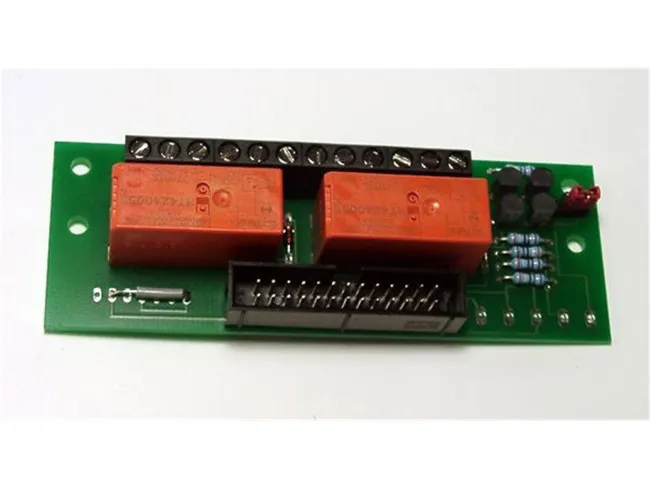

2-Kanal Relais-Zusatzplatine 250V / 8A (Erweiterung für Parallel Breakout Board)
Die 2-Kanal Relais-Zusatzplatine ist das ideale Erweiterungsmodul für das Parallel Breakout Board zum automatischen, softwaregesteuerten Schalten von Frässpindeln, Kühlmittelpumpen, Absauganlagen oder der Schaltschrankbeleuchtung. Sie lässt sich flexibel anbinden und bietet eine sichere Schaltschnittstelle für Netzspannungsverbraucher.
Die wichtigsten Eigenschaften der Relais-Zusatzplatine:
- Hohe Schaltleistung (250V / 8A): 2 getrennte Relais mit je zwei Umschaltkontakten (2 CO / DPDT) für Wechsel- und Gleichstromverbraucher.
- Integrieter Not-Aus-Schutzkreis: Verarbeitet das Not-Aus-Signal direkt auf der Platine – schaltet bei Not-Aus-Betätigung alle Relais sofort sicher ab.
- Perfekte Systemerweiterung: Speziell als Erweiterungskarte für das Parallel Breakout Board entwickelt (zusätzlich auch universell oder an NC-Step 3D-Step Karten einsetzbar).
- Vollständige Zugänglichkeit: Alle Relaiskontakte sind übersichtlich auf 12 robuste Schraubklemmen herausgeführt.
- Kompakte Bauform: Nur 100 x 35 mm Platzbedarf im Schaltschrank.
Einsatzbereich & Sicherheits-Hardware
Verbraucher mit 230V Netzspannung dürfen niemals direkt von den Logikausgängen einer CNC-Steuerung oder des Breakout Boards geschaltet werden. Diese Zusatzplatine dient als galvanisch getrennte Schaltstufe. Das Highlight ist der integrierte Not-Aus-Schaltkreis: Wird die Not-Aus-Kette der CNC-Maschine unterbrochen, fallen die Relais unverzüglich ab. Das garantiert, dass Spindel und Kühlung bei einem Not-Stopp sofort stehenbleiben.
Technische Daten & Spezifikationen
| Spezifikationen | |
|---|---|
| Anzahl Relais | 2x Relais (je 2x Umschaltkontakte / Wechsler DPDT) |
| Max. Schaltspannung / Strom | 250V AC / 8A (max. Schaltstrom) |
| Klemmenanschlüsse | 12x Schraubklemmen (NC, NO, COM für beide Relais) |
| Schnittstellen | 26-poliger Wannenstecker (Flachbandkabel) + Klemmen für 5V DC & Steuersignale |
| Sicherheitseinrichtung | Integrierte Abschaltung über Not-Aus-Signalverarbeitung |
| Abmessungen (L x B) | 100 x 35 mm |
| Kompatibilität | Parallel Breakout Board, NC-Step 3D-Step Karte & universelle CNC-Interfaceboards |
| Hauptanwendung | Softwaregesteuertes Schalten von Spindel, Kühlung, Absaugung & Peripherie |
Häufige Fragen zur Relais-Zusatzplatine (FAQ)
Frage: Wie wird die Relaisplatine mit dem Parallel Breakout Board verbunden?
Antwort: Die Verbindung erfolgt komfortabel über das beiliegende 26-polige Flachbandkabel. Zusätzlich werden die Steuer- und Versorgungsspannungen angeschlossen.
Frage: Wie funktioniert die Abschaltung über den Not-Aus-Schalter?
Antwort: Die Platine verarbeitet das Not-Aus-Signal hardwareseitig. Wird der Not-Aus-Schalter gedrückt oder die Sicherheitskette unterbrochen, wird die Stromzufuhr zu den Relaisspulen sofort gekappt – unabhängig davon, was die CNC-Software gerade ausgibt.
