Werkzeugwechsler für BF20 / BF20L

Manueller Werkzeugwechsler für Optimum BF20 / BF20L Fräsmaschinen

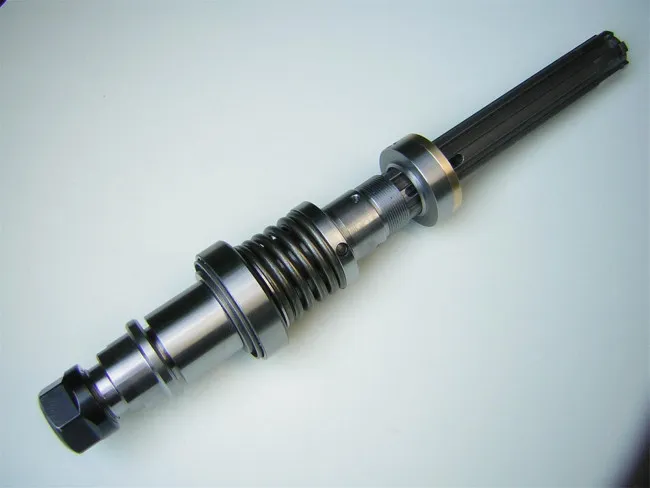

Die Spindel der BF 20 Fräsmaschine wird mit dieser Spindel ausgetauscht. Durch nach oben drücken der Pinole (ca. 5mm) kann das Werkzeug nun gelöst und ausgetauscht werden. Nach dem loslassen der Pinole ist das eingesetzte Werkzeug wieder verriegelt. Sicherungsbolzen verhindern ein ungewolltes lösen während des fräsen.

Es können alle SK20 Werkzeugkegel verwendet werden.

technische Daten:

•  doppelt Kugelgelagert ( wie Originalwelle )
• Einzugsskraft des Kugelzapfens ca: 1500N
• mit einschraubbaren Mitnehmer
• Material 16MN Cr4  ( wie Originalwelle )
• Rundlaufgenauigkeit   0,015mm

Lieferumfang:

• Austauschwelle mit dem unterem  Lager
• alle für den Umbau benötigten Teile
• eine SK20 Aufnahme für ER 16 Spannzange mit Mutter
• Umbauanleitung

gern unterbreiten wir ihnen auch ein >>Angebot für einen Umbau<<.
