EGW Baureihe

Hiwin Laufwagen passend für EGR Schiene
Flanschausführung

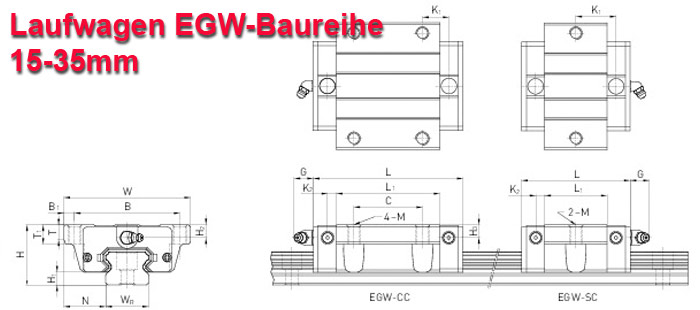

Tabelle Abmessungen des Laufwagens

Baureihe Baugröße	Montage­maße [mm]	Abmessung des Laufwagens [mm]						Dynamische Tragzahl Cdyn [N]*	Statische Tragzahl C0 [N]	CAD
	H	W	B	C	L1	L	M
EGW15SC	24	52	41,0	—	23,1	40,1	M5	5350	9400	CAD
EGW15CC	24	52	41,0	26	39,8	56,8	M5	7830	16190	CAD
EGW20SC	28	59	49,0	—	29,0	50,0	M6	7230	12740	CAD
EGW20CC	28	59	49,0	32	48,1	69,1	M6	10310	21130	CAD
EGW25SC	33	73	60,0	—	35,5	59,1	M8	11400	19500	CAD
EGW25CC	33	73	60,0	35	59,0	82,6	M8	16270	32400	CAD
EGW30SC	42	90	72,0	—	41,5	69,5	M10	16420	28100	CAD
EGW30CC	42	90	72,0	40	70,1	98,1	M10	23700	47460	CAD
EGW35SC	48	100	82,0	—	45,0	75,0	M10	22660	37380	CAD
EGW35CC	48	100	82,0	50	78,0	108,0	M10	33350	64840	CAD

Eigenschaften der Profilschienenführungen der Baureihe EG

Die Hiwin-Profilschienführungen der EG-Baureihe mit vier Kugellaufbahnen sind durch ihre geringe Bauhöhe optimal für Anwendungen mit geringem Einbauraum geeignet. Die EG-Baureihe besitzt dennoch die gleichen Eigenscheiften wie die HG-Baureihe: hohe Belastbarkeit, geringe Verschiebekräfte und einen hohen Wirkungsgrad. Die Kugel-Halteleisten verhindern, dass die Kugeln herausfallen, wenn bei der Montage der Laufwagen von der Profilschiene gezogen wird.

Aufbau der EG Profilschienenführung Baureihe

• Vierreihige Kugelumlaufführung
• 45° Kontaktwinkel der Kugellaufbahnen
• Kugel-Halteleisten verhindern das Herausfallen der Kugeln bei Demontage des Laufwagens
• Verschiedene Dichtungsvarianten je nach Anwendungsgebiet
• 6 Anschlussmöglichkeiten für Schmiernippel oder Schmieradapter

Vorteile der EG Baureihe

• Spielfrei
• Austauschbar
• Hohe Genauigkeit
• Hoch belastbar in allen Belastungsrichtungen
• Geringe reibungsverluste auch bei Verospannung durch optimierte Kugellaufbahnen und 2-Punkt-Kontakt


Bestellcodes der EGW - Baureihe

Flansch-Laufwagen. Zur Befestigung Ihrer Anschlusskonstruktion von oben oder unten.

für individuelle Anfragen über den nachstehenden Bestellcode können wir auf ihre Wünsche eingehen, kontaktieren sie uns hierfür bitte über unser >>Formular<<


Bild: Hiwin Profilschienenführung EGW Bestellcode
