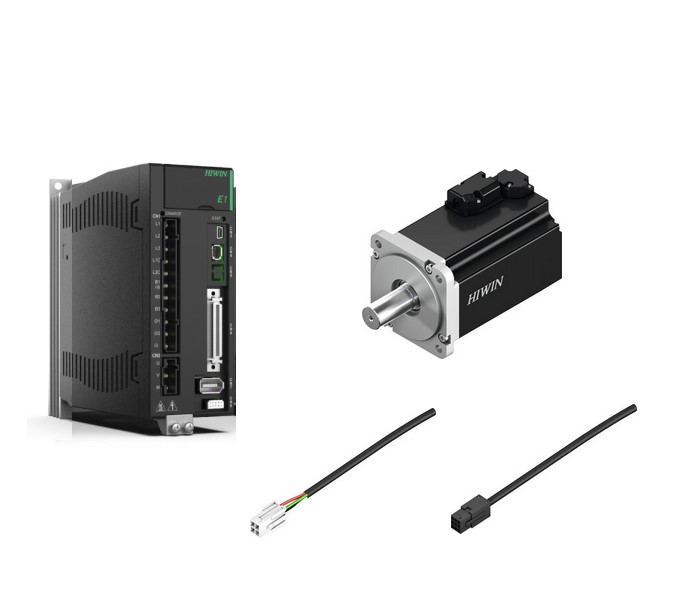

Hiwin ED1 Antriebsverstärker
HIWIN ED1 Antriebsverstärker – Volldigitale Servo-Controller mit STO-Sicherheit
Die vektorgeregelten, volldigitalen HIWIN ED1 Servo-Antriebsverstärker bilden die hochdynamische Steuerungskentrale für moderne AC-Servomotoren. Sie wurden speziell für anspruchsvolle Positionieraufgaben an Spindel- und Riemenachsen entwickelt und überzeugen durch extrem kurze Reaktionszeiten, herausragende Störfestigkeit und erstklassigen Gleichlauf. Die HIWIN ED1 Regler verfügen serienmäßig über die zertifizierte **Sicherheitsfunktion STO (Safe Torque Off)** und kommen primär bei den **HIWIN Servomotoren der Baureihe EM1** sowie bei Linear- und Torquemotoren zum Einsatz.
Exklusiver Mobasi-Service: Vorkonfiguriert & Getestet!
Sparen Sie wertvolle Zeit bei der Schaltschrank-Inbetriebnahme: Jeder bei uns bestellte **HIWIN ED1 Antriebsverstärker** wird vor dem Versand von unseren Technikern direkt auf Ihren gewählten **Wunsch-Servomotor vorkonfiguriert und auf Funktionsfähigkeit geprüft**. Sie erhalten ein einbaufertig abgestimmtes System!
Überblick: Leistungsmerkmale der HIWIN ED1 Baureihe
| Funktion / Eigenschaft | Spezifikation & Kundennutzen |
|---|---|
| Regelungstechnik | Volldigitale Vektorregelung für optimale Strom-, Drehzahl- und Positionsregelung. |
| Integraphierte Sicherheit (STO) | Safe Torque Off (Sicher abgeschaltetes Moment) sorgt für ein sicheres Unterbrechen der Energiezufuhr zum Motor im Not-Aus-Fall. |
| Kompatible Motoren | HIWIN EM1 AC-Servomotoren, LMC/LMS Linearmotoren sowie TMS Torquemotoren. |
| Inbetriebnahme-Software | Kostenlose HIWIN-Software zur einfachen Diagnose, Oszilloskop-Analyse und Feineinstellung des Regelverhaltens via USB. |
| Anschlusstechnik | Perfekt abgestimmt auf konfektionierte, EMV-geschirmte Motor- und Encoderleitungen (3 m bis 10 m). |
Vorteile der HIWIN ED1 Regler auf mobasi.com:
- Hohe Skalierbarkeit: Verschiedene Leistungsklassen bieten für jeden Achsantrieb die passenden Strom- und Reservewerte.
- Minimierte Rüstzeiten: Durch konfektionierte Systemkabel und unsere Vorab-Parametrierung gelingt die Verdrahtung und Inbetriebnahme im Handumdrehen.
- Hohe Prozesssicherheit: Das feinfühlige Regelverhalten verhindert Überschwingen bei Eilgängen und sichert saubere Oberflächen beim Fräsen.
- Persönlicher Support: Sie benötigen eine spezielle Ausführung oder Beratung zu Schnittstellen? Unser Technik-Team steht Ihnen gerne zur Seite.
Häufig gestellte Fragen (FAQ) zu HIWIN ED1 Antriebsverstärkern
Was bedeutet die Sicherheitsfunktion STO (Safe Torque Off) beim HIWIN ED1?
STO ist eine integrierte Sicherheitsfunktion. Beim Auslösen (z. B. Betätigen des Not-Aus-Schalters oder Öffnen einer Schutztür) wird die Stromzufuhr zum Servomotor im Antriebsverstärker sicher unterbrochen, sodass der Motor kein drehendes Moment mehr erzeugen kann. Das verhindert ein ungewolltes Anlaufen der Achse zuverlässig.
Wie funktioniert die Vorkonfiguration durch mobasi?
Wenn Sie einen ED1 Regler zusammen mit einem Servomotor bei uns bestellen, übertragen unsere Techniker vor dem Versand die passenden Motordaten und Feedback-Parameter in den Verstärker. Wir testen das Zusammenspiel auf unserem Prüfstand, sodass Sie ein einsatzbereites Set erhalten.
Woher erhalte ich die Inbetriebnahmesoftware für den HIWIN ED1?
Die HIWIN-Software zur Parametrierung, Diagnose und Regleroptimierung steht kostenfrei zum Download zur Verfügung. Sie verbinden den ED1 Regler einfach per USB-Kabel mit Ihrem Windows-PC, um Werte auszulesen oder Echtzeit-Oszilloskop-Messungen durchzuführen.
Welche Kabel benötige ich für den Betrieb des HIWIN ED1?
Für den Betrieb benötigen Sie eine geschirmte Motorleistungssendung sowie eine passende Encoderleitung. Beide Kabel führen wir in verschiedenen Längen (z. B. 3 m, 5 m, 7 m, 10 m) passgenau konfektioniert in unserem Shop-Sortiment.
