- Produktbeschreibung

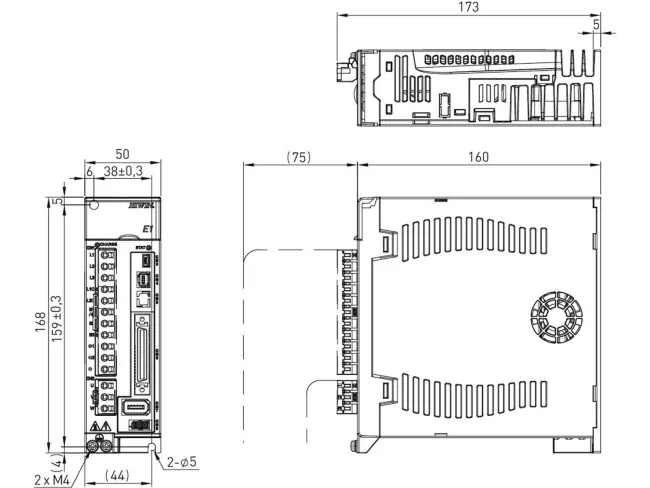

HIWIN Antriebsverstärker ED1 – 400W (Vektorregelung / STO)
Der voll-digitale und vektorgeregelte Antriebsverstärker ED1 in der Leistungsklasse 400W ist perfekt auf die HIWIN-Servomotoren (EM1) sowie HIWIN-Linear- und Torquemotoren abgestimmt. Ausgestattet mit der integrierten Sicherheitsfunktion STO (Safe Torque Off) und einer intelligenten Gantry-Mode-Funktion für Mehrachs-Systeme, ermöglicht er die dynamische, hochgenaue und synchrone Positionierung von Parallelachsen im industriellen Dauereinsatz.
Die wichtigsten Eigenschaften des HIWIN ED1 (400W):
- Leistungsklasse 400W: Ideal ausgelegt für kompaktere Servosysteme und präzise Antriebsaufgaben.
- Perfekt abgestimmt: Maßgeschneidert für HIWIN-Servomotoren (EM1), Linear- und Torquemotoren.
- Gantry-Mode-Funktion: Speziell für Mehrachssysteme zur synchronen, hochgenauen Steuerung von Parallelachsen.
- Integrierte Sicherheit: Ausgestattet mit der Sicherheitsfunktion STO (Safe Torque Off).
- Einfache Inbetriebnahme: Unkomplizierte Einrichtung über die frei verfügbare HIWIN-Inbetriebnahmesoftware „Thunder“.
Technische Daten & Spezifikationen (ED1 - 400W)
| Baureihe / Merkmal | Spezifikation ED1 (400W) |
|---|---|
| Baureihe | ED1 |
| Leistungsklasse P | 400 W |
| Dauerstrom | 2,5 A |
| Spitzenstrom | 10 A |
| Unterstützte Motorentypen | AC-Servomotor, Linear- und Torquemotoren |
| Geberschnittstelle | 23-Bit absolut (Single- und Multiturn), Digital TTL |
| Geberschnittstelle (mit Encoderbox) | Analog sin/cos, Digital TTL, BiSS-C, EnDat, Tamagawa |
| Kommunikation | Schritt-Richtung, ± 10V-Schnittstelle |
| Sicherheitsfunktion | STO (Safe Torque Off) |
Typenschlüssel ED1 (400W)
Aufbau der Bestellbezeichnung (Beispiel: ED1x-04-xxxx-x1):
- Baureihe: ED1
- Typ: S = Standard | F = Feldbus
- Kommunikation: V = Schritt/Richtung | E = EtherCAT CoE | P = PROFINET
- Gantry-Mode: N = ohne Gantry-Mode | G = Gantry
- Leistungsklasse: 04 = 400W
- Anzahl der Phasen: 2 = 1- oder 3-Phasen
- Versorgungsspannung: 2 = 220 VAC
- Motortyp: 0 = AC-Servo, Linear- und Torquemotor | A = AC-Servomotor
- Sicherheitsfunktionen: 1 = STO (Safe Torque Off)
Häufige Fragen zum HIWIN ED1 (400W) (FAQ)
Frage: Für welche Motoren ist der 400W Antriebsverstärker geeignet?
Antwort: Der ED1 mit 400W ist speziell auf kleinere HIWIN-Servomotoren (EM1) sowie auf HIWIN-Linear- und Torquemotoren abgestimmt.
Frage: Wie erfolgt die Software-Inbetriebnahme?
Antwort: Die Einrichtung und Parametrierung erfolgt komfortabel über die kostenfreie HIWIN-Inbetriebnahmesoftware „Thunder“.
