Kugelumlaufspindel-Satz für Optimum BF20L (X/Y 16x5mm, inkl. Kreuztisch-Umarbeitung) – mobasi Eigenproduktion
Rüsten Sie Ihre längere Fräsmaschine Optimum BF20L auf präzise Kugelumlaufspindeln (KGS) mit einer Steigung von 16x5 mm für X- und Y-Achse um und eliminieren Sie jegliches Umkehrspiel für maximale Präzision im CNC-Betrieb. Dieser hochwertige Satz aus unserer eigenen mobasi-Produktion enthält zudem eine Spindel in 25x5 mm für die Z-Achse, passende Spannböcke, Adapter sowie alle erforderlichen Anbauteile und Schrauben.
Ihre Vorteile auf einen Blick:
- Spielfreie Präzision: Kugelumlaufspindeln für X/Y (16x5 mm) und Z (25x5 mm) für optimale Vorschubgeschwindigkeiten und perfekte Fräsergebnisse auf der BF20L.
- Inklusive kostenloser Kreuztisch-Umarbeitung: Die fachgerechte Anpassung Ihres eingesandten Kreuztisches ist bereits im Preis enthalten!
- Flexibilität bei der Frästasche: Anhand der Technischen Zeichnung können Sie entscheiden, ob Sie die notwendige Tasche selbst fräsen oder diesen Arbeitsschritt von uns durchführen lassen möchten.
- Komplettes Montage-Set: Inklusive Spannböcken für Y- und Z-Achse, Z-Achsen-Adapter, allen Anbauteilen und dem vollständigen Schraubensatz.
- Aus eigener Produktion: Passgenaue Entwicklung und Fertigung direkt aus dem Hause mobasi.
Wichtiger Hinweis zum Ablauf der Umarbeitung & Einbau
Damit der Kugelumlaufspindel-Satz perfekt passt, ist eine Modifikation Ihres vorhandenen Kreuztisches erforderlich. Bitte liefern Sie uns Ihren vorhandenen Kreuztisch zu diesem Auftrag zu, damit dieser entsprechend umgearbeitet werden kann! Dieser Arbeitsgang ist bereits im Preis inklusive.
Für den Einbau der X-Achsen-Mutter muss eine spezifische Tasche eingebracht werden. Anhand der folgenden Zeichnung (fahren Sie mit der Maus über das Bild, um es zu vergrößern) können Sie prüfen, ob Sie diese Tasche selbst fräsen möchten oder ob wir dies für Sie übernehmen:
Tipp: Maus auf das Bild bewegen zum Vergrößern – Klicken öffnet die technische Zeichnung als PDF.
Technische Daten & Spezifikationen
| Merkmal | Spezifikation |
|---|---|
| Produkttyp | Kugelumlaufspindel-Satz (KGS Retrofit) |
| Fertigungsart | mobasi Eigenproduktion |
| Maschinen-Kompatibilität | Optimum BF20L Fräsmaschine |
| Spindelsteigung X- & Y-Achse | 16 x 5 mm Kugelumlaufspindel |
| Spindelsteigung Z-Achse | 25 x 5 mm Kugelumlaufspindel |
| Enthaltene Komponenten | Spannböcke (Y- & Z-Achse), Z-Achsen-Adapter, Anbauteile & Schrauben |
| Inklusiv-Service | Umarbeitung des eingesandten Kreuztisches im Preis enthalten |
| Bearbeitungshinweis | Inkl. technischer Zeichnung zur Frästasche für den X-Mutterneinbau |

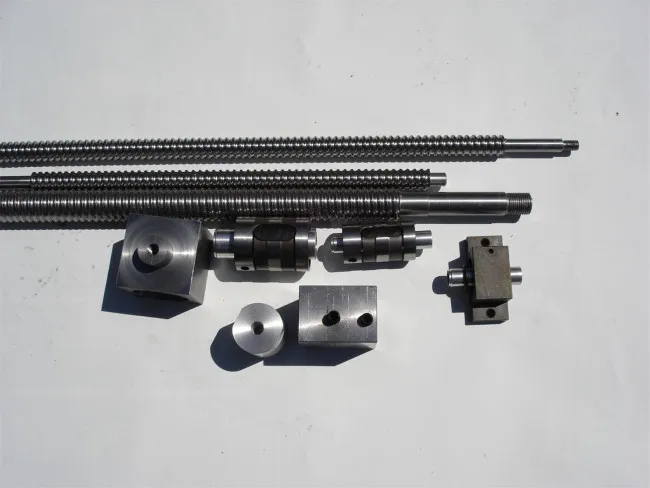

Lieferumfang
- Kugelumlaufspindeln 16x5 mm für X- und Y-Achse (mobasi Eigenproduktion)
- Kugelumlaufspindel 25x5 mm für Z-Achse (mobasi Eigenproduktion)
- Spannböcke für Y- und Z-Achse
- Z-Achsen-Adapter
- Sämtliche erforderlichen Anbauteile und Schrauben
- Inklusive professioneller Umarbeitung Ihres eingesandten Kreuztisches
- Technische Zeichnung (als PDF / interaktives Bild eingebunden) zur Ansicht der erforderlichen Frästasche.
Häufige Fragen zu diesem Produkt (FAQ)
Frage: Muss ich meinen Kreuztisch einschicken?
Antwort: Ja, bitte senden Sie uns Ihren vorhandenen Kreuztisch zu. Die notwendige Umarbeitung zur Passgenauigkeit der Spindeln ist bereits im Kaufpreis enthalten.
Frage: Wer fräst die erforderliche Tasche für den Mutterneinbau?
Antwort: Anhand unserer obenstehenden technischen Zeichnung können Sie frei entscheiden, ob Sie die notwendige Tasche selbst ausfräsen oder diesen Schritt im Rahmen der Bearbeitung direkt von uns durchführen lassen möchten.
