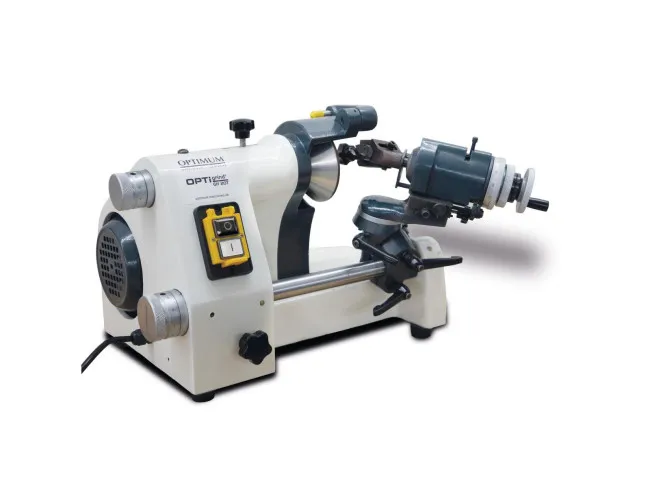

OPTIgrind GH 20 T

OPTIgrind GH 20 T

Metallbearbeitungsmaschinen / Schleif- und Poliermaschinen für Metall / Stichel- und Werkzeugschleifmaschinen
Vielseitig einsetzbar für verschiedene Werkzeuggeometrien

• Universell einsetzbar durch vielseitige Schwenk- und Einstellmöglichkeiten
• Viele Schwenk- und Einstellmöglichkeiten zum Herstellen von Gravierstichel
• (zylindrisch, zentrisch, kegelig)
• Zum Schleifen von Stempeln, Spiralbohrern, Elektroden, Drehmeißeln, Zentrierspitzen usw.
• Hohe Präzision durch robusten Maschinenkörper und vibrationsfrei angetriebene Präzisionsschleifspindel
• Einfache Handhabung und Bedienung
• Indexkopf mit 24 Rastpositionen
• Einstellbare Abziehvorrichtung

TECHNISCHE DATEN der Werkzeugschleifmaschine

Allgemeine Informationen
Drehzahl Schleifscheibe, Diamant 5000min¯¹
Einstellbare Winkel horizontal / Kegelschleifen 0 - 180°
Schleifgeschwindigkeit max. 35m/s
Einstellbare Winkel negativ 0 - 52°
Drehzahl Motor 2750min¯¹
Rasteinstellung Drehwinkel 22 x 15 / 180°
Verfahrweg Werkzeughalter 140mm
Spannbereich 1 - 12mm
Feineinstellung Werkzeughalter 18mm
Spannzangentyp 385E (5C) , DIN 6341
Feineinstellung Längsachse 6mm
Erläuterung Rasteinstellung Drehwinkel: Zwei Raststellungen für Bohrer nachschleifen belegt
Einstellbare Winkel vertikal /rückseitig 0 - 40°

Abmessungen und Gewichte

Länge (Produkt) ca. 350mm
Höhe (Produkt) ca. 340mm
Breite/Tiefe (Produkt) ca. 450mm
Gewicht (Netto) ca. 45kg

Elektrische Daten
Leistung Antriebsmotor 0,37kW
Stromart AC
Anschlussspannung 400V
Netzfrequenz 50Hz
Phase(n) 3Ph

LIEFERUMFANG

• Spannzangen 385E (5C) DIN 6341 Ø 37,5 mm; L=89 mm; 20°
• Größen Ø 4/6/8/10/12 mm

• Korund-Topfschleifscheibe Ø 100 x 50 x Ø 20 mm
• Diamant-Topfschleifscheibe Ø 100 x 50 x Ø 20 mm (im Auslieferungszustand bereits montiert)

• Vorrichtung zum Nachschleifen von Drehstählen
• Vorrichtung zum Nachschleifen von Schaftfräsern
• Vorrichtung zum Nachschleifen von Spiralbohrern
• Bedienwerkzeug
