- Produktbeschreibung

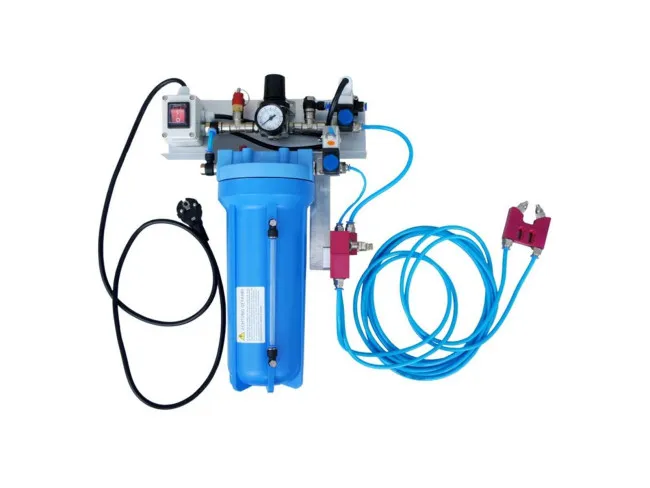

DYNACUT MDE Nebelfreies Tröpfchen-Schmiersystem (Elektrische Basis-Ausführung)
Das DYNACUT MDE Schmiersystem ist ein professionelles Niederdruck-Minimalmengenschmiersystem mit koaxialer Sprühdüse für einen absolut nebelfreien Kühlmittelauftrag. Über ein Druckregelventil steht der Kühlmittelbehälter unter einem exakt anpassbaren Druck von 0,3 bis 1,5 bar. Dank integrierter Magnetventile lässt sich die Anlage vollautomatisch über Ihre CNC-Steuerung ein- und ausschalten. Perfekt für die präzise Aluminiumbearbeitung, Fräs-, Dreh-, Bohr- und Sägearbeiten.
Die wichtigsten Eigenschaften des MDE Systems:
- 100% Nebelfreie Tröpfchenkühlung: Die schweren Mikrotropfen verteilen sich nicht in der Raumluft. Keine gesundheitsbelastenden Aerosole oder störender Sprühnebel in der Werkstatt.
- Getrennte Medienführung im Niederdruck: Behälterdruck von 0,3 bis 1,5 bar (angepasst an die Viskosität). Luft und Schmierstoff werden getrennt bis zur Düsenaustrittspitze geleitet.
- Präzise Feinregulierung: Luft- und Kühlmittelvolumen lassen sich über Nadelventile direkt an der Düseneinheit exakt einstellen.
- Elektrische Automatisierung: Integrierte Magnetventile ermöglichen das programmgesteuerte Ein- und Ausschalten direkt über die CNC-Steuerung.
- Minimaler Druckluftbedarf: Durch den niedrigen Betriebsdruck reicht bereits ein kleiner Kompressor für die Druckluftversorgung aus.
- Modular erweiterbar: Das System kann flexibel nachgerüstet werden – z. B. mit einem V-Verteiler für eine zweite Düse, einer Doppeldüse oder einer speziellen Sägeschmierungs-Düse.
Funktionsprinzip & universeller Einsatz
Das DYNACUT MDE System arbeitet mit getrennten, druckgeregelten Drücken für Schmierstoff und Blasluft. An der Düsenaustrittspitze werden feinste Kühlmitteltröpfchen zielgenau in den Luftstrom gedrückt. Das Ergebnis ist ein hocheffizienter Schmierfilm ohne nennenswerten Overspray (Kühlmittelverlust) und ohne Raumluftbelastung.
Das System ist für alle gängigen Kühlmedien und Viskositäten geeignet und lässt sich universell an Bohr-, Dreh-, Fräs- und Sägemaschinen sowie auf CNC-Graviermaschinen (insbesondere für die Aluminiumbearbeitung) einsetzen.
Technische Daten & Spezifikationen
| Spezifikationen DYNACUT MDE | |
|---|---|
| Produkttyp | Nebelfreies Niederdruck-Tröpfchen-Schmiersystem (Basis) |
| Behälter-Druckregelung | 0,3 bis 1,5 bar (anpassbar an die Viskosität des Kühlmittels) |
| Regulierung | Präzise Nadelventile an der Düseneinheit für Luft- und Kühlmittelvolumen |
| Automatisierung | Elektrische Ansteuerung via Magnetventile (kompatibel mit CNC-Steuerung) |
| Erweiterbarkeit | Ausbaufähig (z. B. V-Verteiler für 2. Düse, Doppeldüse, Sägeschmierung) |
| Medienkompatibilität | Geeignet für alle gängigen MMS-Kühlmedien und unterschiedliche Viskositäten |
| Anwendungsbereich | Aluminiumbearbeitung, Fräsen, Bohren, Drehen, Sägen, Gravieren |
Häufige Fragen zum MDE Schmiersystem (FAQ)
Frage: Welche Vorteile bietet das MDE Niederdrucksystem gegenüber Hochdruck-Injektoren?
Antwort: Durch den niedrigen Betriebsdruck (0,3 bis 1,5 bar) wird deutlich weniger Druckluft verbraucht (ein kleiner Kompressor reicht aus), und es entsteht vor allem kein gesundheitsschädlicher Sprühnebel in der Raumluft.
Frage: Kann das System nachträglich erweitert werden?
Antwort: Ja, das System ist modular ausgelegt und kann beispielsweise mit einem V-Verteiler für eine zweite Düse, einer Doppeldüse oder einer speziellen Sägeschmierung ausgerüstet werden.
