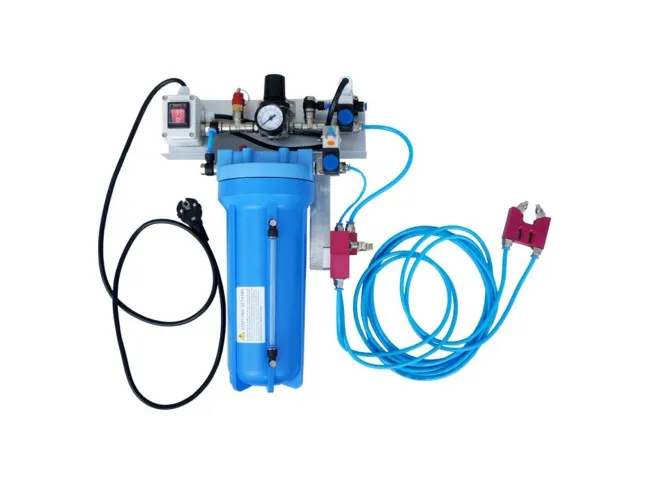

DYNACUT MDE-LL Nebelfreies Tröpfchen-Schmiersystem (inkl. Doppeldüse)
Das DYNACUT MDE-LL Schmiersystem ist ein professionelles Niederdruck-Minimalmengenschmiersystem für einen absolut nebelfreien Kühlmittelauftrag. Ausgestattet mit einer vormontierten Doppeldüse und elektrischen Magnetventilen ermöglicht dieses System die intensive, zweiseitige Kühlung und Schmierung direkt am Werkzeug. Dank programmierbarer Ansteuerung lässt sich die Anlage vollautomatisch über Ihre CNC-Steuerung ein- und ausschalten.
Die wichtigsten Eigenschaften des MDE-LL Systems:
- Vormontierte Doppeldüse: Ermöglicht die gleichzeitige Ausrichtung an zwei Punkten bzw. die zweiseitige Werkzeugkühlung für optimale Schmierergebnisse.
- 100% Nebelfreie Tröpfchenkühlung: Die schweren Mikrotropfen verteilen sich nicht in der Raumluft. Keine gesundheitsbelastenden Aerosole oder störender Sprühnebel in der Werkstatt.
- Getrennte Medienführung im Niederdruck: Der Kühlmittelbehälter steht unter einem exakt regelbaren Druck von 0,3 bis 1,5 bar (angepasst an die Viskosität). Luft und Schmierstoff werden getrennt bis zu den Düsenaustrittspitzen geleitet.
- Präzise Feinregulierung: Luft- und Kühlmittelvolumen lassen sich über Nadelventile direkt an den Düseneinheiten exakt einstellen.
- Elektrische Automatisierung: Integrierte Magnetventile ermöglichen das programmgesteuerte Ein- und Ausschalten direkt über die CNC-Steuerung.
- Minimaler Druckluftbedarf: Durch den niedrigen Betriebsdruck reicht bereits ein kleiner Kompressor für die Druckluftversorgung aus.
Funktionsprinzip & Vorteile in der Zerspanung
Das MDE-LL Niederdrucksystem arbeitet mit getrennten, druckgeregelten Drücken für Schmierstoff (0,3 bis 1,5 bar) und Blasluft. An den Düsenaustrittspitzen werden feinste Kühlmitteltröpfchen zielgenau in den Luftstrom gedrückt. Das Ergebnis ist ein hocheffizienter Schmierfilm ohne nennenswerten Overspray (Kühlmittelverlust) und ohne Raumluftbelastung.
Das System ist für alle gängigen Kühlmedien und Viskositäten geeignet und lässt sich universell an Bohr-, Dreh-, Fräs-, Säge- und CNC-Graviermaschinen (insbesondere für die anspruchsvolle Aluminiumbearbeitung) einsetzen.
Technische Daten & Spezifikationen
| Spezifikationen DYNACUT MDE-LL | |
|---|---|
| Produkttyp | Nebelfreies Niederdruck-Tröpfchen-Schmiersystem mit Doppeldüse |
| Behälter-Druckregelung | 0,3 bis 1,5 bar (anpassbar an Viskosität des Kühlmittels) |
| Düsenausstattung | Vormontierte Doppeldüse mit separaten Düseneinheiten |
| Regulierung | Präzise Nadelventile an den Düseneinheiten für Luft- und Kühlmittelvolumen |
| Automatisierung | Elektrische Ansteuerung via Magnetventile (kompatibel mit CNC-Steuerung) |
| Medienkompatibilität | Geeignet für alle gängigen MMS-Kühlmedien und unterschiedliche Viskositäten |
| Anwendungsbereich | Aluminiumbearbeitung, Fräsen, Bohren, Dreh-, Säge- und Graviermaschinen |
Häufige Fragen zum MDE-LL Schmiersystem (FAQ)
Frage: Welche Vorteile bietet das MDE-LL System mit Doppeldüse?
Antwort: Durch die vormontierte Doppeldüse können Sie das Werkzeug gleichzeitig aus zwei Richtungen kühlen und schmieren, was besonders bei größeren Fräswerkzeugen oder anspruchsvollen Zerspanungsaufgaben von Vorteil ist.
Frage: Lässt sich das System über die CNC-Steuerung automatisieren?
Antwort: Ja, das Ein- und Ausschalten der Schmiermittel- und Druckluftzufuhr erfolgt vollautomatisch über integrierte Magnetventile im Takt Ihrer CNC-Steuerung.
