- Produktbeschreibung

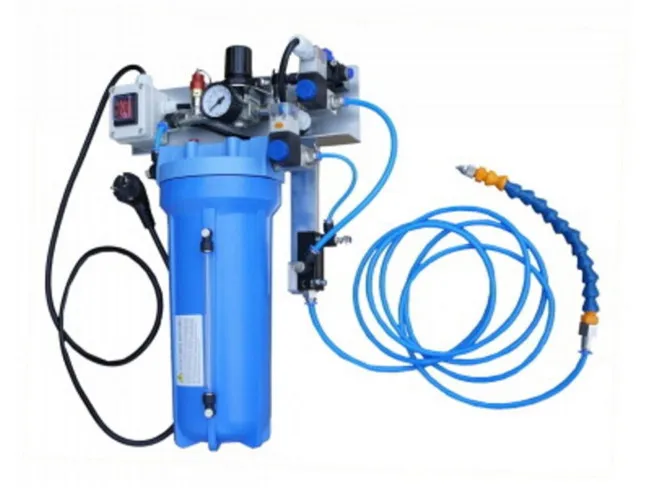

DYNACUT MDE-FL Nebelfreies Tröpfchen-Schmiersystem (inkl. TDF-L Düse & getrenntem Mischkopf)
Das DYNACUT MDE-FL Schmiersystem ist ein professionelles Niederdruck-Minimalmengenschmiersystem mit koaxialer Sprühdüse für einen absolut nebelfreien Kühlmittelauftrag. Ausgestattet mit einer vormontierten Tröpfchendüse TDF-L (bei der die Düse vom Mischkopf getrennt ist) und elektrischen Magnetventilen lässt sich das System vollautomatisch über Ihre CNC-Steuerung ansteuern. Ideal für Anwendungen, bei denen der Vorratsbehälter geschützt und nah am Werkzeug angebracht werden kann, sodass der Mischkopf außerhalb des direkten Spänebereichs bleibt.
Die wichtigsten Eigenschaften des MDE-FL Systems:
- Getrennter Mischkopf (TDF-L Düse): Die Düse ist räumlich vom Mischkopf getrennt. Perfekt, wenn der Vorratsbehälter nah am Werkzeug positioniert wird und der Mischkopf geschützt außerhalb des Späneparks verbleiben soll.
- 100% Nebelfreie Tröpfchenkühlung: Die schweren Mikrotropfen verteilen sich nicht in der Raumluft. Keine gesundheitsbelastenden Aerosole oder störender Sprühnebel in der Werkstatt.
- Getrennte Medienführung im Niederdruck: Der Kühlmittelbehälter steht unter einem exakt regelbaren Druck von 0,3 bis 1,5 bar (angepasst an die Viskosität). Luft und Schmierstoff werden getrennt bis zur Düsenaustrittspitze geleitet.
- Präzise Feinregulierung: Luft- und Kühlmittelvolumen lassen sich über Nadelventile direkt an der Düseneinheit exakt einstellen.
- Elektrische Automatisierung: Integrierte Magnetventile ermöglichen das programmgesteuerte Ein- und Ausschalten direkt über die CNC-Steuerung.
- Minimaler Druckluftbedarf: Durch den niedrigen Betriebsdruck reicht bereits ein kleiner Kompressor für die Druckluftversorgung aus.
Funktionsprinzip & Vorteile in der Zerspanung
Das MDE-FL Niederdrucksystem arbeitet mit getrennten, druckgeregelten Drücken für Schmierstoff (0,3 bis 1,5 bar) und Blasluft. An der Düsenaustrittspitze werden feinste Kühlmitteltröpfchen zielgenau in den Luftstrom gedrückt. Das Ergebnis ist ein hocheffizienter Schmierfilm ohne nennenswerten Overspray (Kühlmittelverlust) und ohne Raumluftbelastung.
Das System ist für alle gängigen Kühlmedien und Viskositäten geeignet und lässt sich universell an Bohr-, Dreh-, Fräs- und Sägemaschinen sowie auf CNC-Graviermaschinen (insbesondere für die Aluminiumbearbeitung) einsetzen.
Technische Daten & Spezifikationen
| Spezifikationen DYNACUT MDE-FL | |
|---|---|
| Produkttyp | Nebelfreies Niederdruck-Tröpfchen-Schmiersystem mit getrenntem Mischkopf |
| Behälter-Druckregelung | 0,3 bis 1,5 bar (anpassbar an Viskosität des Kühlmittels) |
| Düsenausstattung | Vormontierte Tröpfchendüse TDF-L (SKU: TDF-L-3-210) mit getrenntem Mischkopf |
| Regulierung | Präzise Nadelventile direkt an der Düseneinheit für Luft- und Kühlmittelvolumen |
| Automatisierung | Elektrische Ansteuerung via Magnetventile (kompatibel mit CNC-Steuerung) |
| Medienkompatibilität | Geeignet für alle gängigen MMS-Kühlmedien und unterschiedliche Viskositäten |
| Anwendungsbereich | Aluminiumbearbeitung, Fräsen, Bohren, Dreh- und Sägemaschinen, CNC-Graviermaschinen |
Häufige Fragen zum MDE-FL Schmiersystem (FAQ)
Frage: Welchen Vorteil bietet der getrennte Mischkopf der TDF-L Düse?
Antwort: Bei der TDF-L Düse ist der Mischkopf von der eigentlichen Sprühdüse getrennt. Dadurch können Sie den Behälter und den Mischkopf geschützt außerhalb des direkten Späneparks anbringen, während nur die kompakte Düsenleitung zum Werkstück führt.
Frage: Ist das System automatisiert steuerbar?
Antwort: Ja, das Einschalten der Schmiermittel- und Druckluftzufuhr erfolgt über integrierte Magnetventile, sodass sich das System problemlos über Ihre CNC-Steuerung automatisieren lässt.
