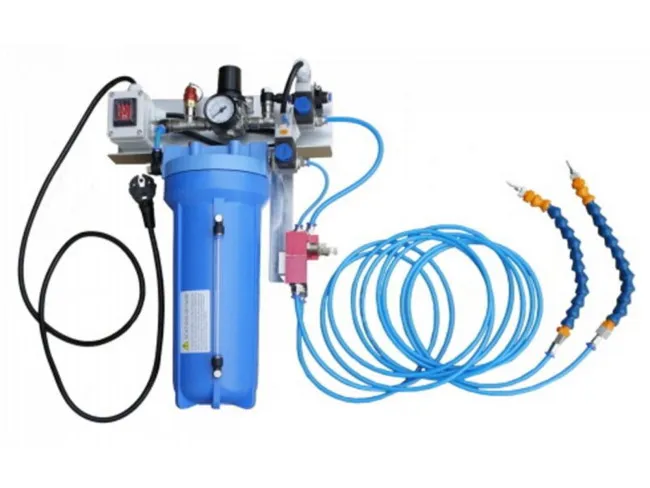

DYNACUT MDE-DL Nebelfreies Tröpfchen-Schmiersystem (inkl. DDF-L Doppeldüse & getrenntem Mischkopf)
Das DYNACUT MDE-DL Schmiersystem ist ein professionelles Niederdruck-Minimalmengenschmiersystem für einen absolut nebelfreien Kühlmittelauftrag. Ausgestattet mit einer vormontierten Doppeldüse DDF-L (SKU: DDF-L-3-190) mit getrenntem Mischkopf und flexiblen Endstücken ermöglicht dieses System die intensive Werkzeugschmierung von zwei Seiten. Dank integrierter Magnetventile lässt sich die Anlage vollautomatisch über Ihre CNC-Steuerung ansteuern.
Die wichtigsten Eigenschaften des MDE-DL Systems:
- Vormontierte DDF-L Doppeldüse: Zwei flexible Endstücke ermöglichen die präzise, zweiseitige Ausrichtung am Werkzeug. Ideal mit Magnetständern frei auf der Maschine positionierbar.
- Getrennter Mischkopf: Die Trennung von Mischkopf und Düsenarmen sorgt für maximale Flexibilität und erlaubt eine geschützte Platzierung der Haupteinheit.
- 100% Nebelfreie Tröpfchenkühlung: Die schweren Mikrotropfen verteilen sich nicht in der Raumluft. Keine gesundheitsbelastenden Aerosole oder störender Sprühnebel in der Werkstatt.
- Getrennte Medienführung im Niederdruck: Behälterdruck von 0,3 bis 1,5 bar (anpassbar an die Viskosität). Luft und Schmierstoff werden getrennt bis zu den Düsenaustrittspitzen geleitet.
- Getrennte Feinregulierung: Luft- und Kühlmittelvolumen lassen sich für jede Düse einzeln über Nadelventile am Mischkopf einstellen.
- Elektrische Automatisierung: Integrierte Magnetventile ermöglichen das programmgesteuerte Ein- und Ausschalten direkt über die CNC-Steuerung.
Funktionsprinzip & universelle Positionierbarkeit
Das MDE-DL Niederdrucksystem arbeitet mit getrennten, druckgeregelten Drücken für Schmierstoff (0,3 bis 1,5 bar) und Blasluft. An den beiden Düsenaustrittspitzen werden feinste Kühlmitteltröpfchen zielgenau in den Luftstrom gedrückt. Durch die flexiblen Düsenarme der DDF-L und die Möglichkeit, sie unkompliziert per Magnetständer zu befestigen, lässt sich der Kühlmittelstrahl perfekt an jede Einbausituation anpassen – ohne Overspray und absolut nebelfrei.
Das System ist für alle gängigen Kühlmedien und Viskositäten geeignet und eignet sich hervorragend für die Aluminiumbearbeitung sowie den Einsatz an Bohr-, Dreh-, Fräs-, Säge- und CNC-Graviermaschinen.
Technische Daten & Spezifikationen
| Spezifikationen DYNACUT MDE-DL | |
|---|---|
| Produkttyp | Nebelfreies Niederdruck-Tröpfchen-Schmiersystem mit Doppeldüse & getrenntem Mischkopf |
| Behälter-Druckregelung | 0,3 bis 1,5 bar (anpassbar an Viskosität des Kühlmittels) |
| Düsenausstattung | Vormontierte Doppeldüse DDF-L (SKU: DDF-L-3-190) mit getrenntem Mischkopf & flexiblen Armen |
| Positionierung | Universell einsetzbar (z. B. schnell und einfach mit Magnetständern montierbar) |
| Regulierung | Getrennte Nadelventile am Mischkopf für Luft- und Kühlmittelmenge pro Düse |
| Automatisierung | Elektrische Ansteuerung via Magnetventile (kompatibel mit CNC-Steuerung) |
| Anwendungsbereich | Aluminiumbearbeitung, Fräsen, Bohren, Drehen, Sägen, Gravieren |
Häufige Fragen zum MDE-DL Schmiersystem (FAQ)
Frage: Welchen praktischen Vorteil bietet die DDF-L Doppeldüse im Alltag?
Antwort: Durch die zwei flexiblen Düsenarme können Sie das Werkzeug von zwei Seiten gleichzeitig optimal kühlen. Da die Düsen vom Mischkopf getrennt und flexibel sind (z. B. ideal in Kombination mit Magnetständern), lassen sie sich im Maschinenraum frei und exakt positionieren.
Frage: Lässt sich das System über die CNC-Steuerung automatisieren?
Antwort: Ja, das Einschalten der Schmiermittel- und Druckluftzufuhr erfolgt vollautomatisch über integrierte Magnetventile, die sich direkt an Ihre CNC-Steuerung anschließen lassen.
