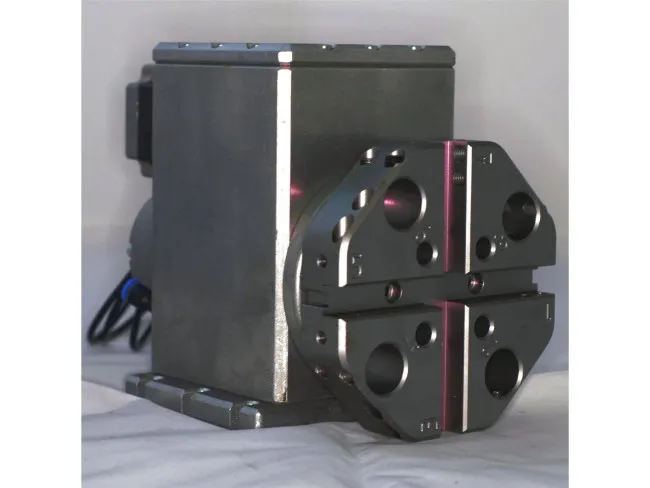

Werkzeugrevolver/ Werkzeugwechsler Direktspannung WS120

Werkzeugrevolver für Drehmaschinen mit Direktspannung für maximal 8 gleichzeitig montierte Werkzeuge WS120 (in der 2019er Revision)

Für sofortiges losarbeiten geeignet, aufbauen, anschließen, Längsdrehmeißel, Stechdrehmeißel und Gewindedrehmeißel einspanen und loslegen.

Features:
- Spitzenhöhe 62 mm
- für Drehstähle 12 mm
- Direktspannung der Werkzeuge in die Revolverplatte am Werkzeugrevolver
 - 4 Werkzeugplätze für Längs- Stech- und Gewindedrehmeißel und 4 adaptive Werkzeugplätze für Bohrstangen im austausch
 - 4 Werkzeugplätze für Bohrer, Zentrierbohrer etc.
 - maximal 8 Werkzeugplätze gleichzeitig
- mit doppelt wirkendem Pneumatikzylinder bei Werkzeugwechsel zur festen Arretierung der Wechselposition
- speziell für Maschinen Wabeco D6000 /  TU2506 /  TU2807  u.v.a.


Es müssen dauerhaft 3 bar anliegen, um den vollen Funktionsumfang zu gewährleisten (Betriebsdruckbereich 3 bar  bis maximal 6 bar)
- Schrittmotorantrieb 1,9 Nm, im Lieferumfang enthalten
- vorhandene Anschlüsse: Druckluft und Schrittmotorkabel
-  für Mach3 / Mach4, PCdreh /  PCNC u.v.a


Werkzeugrevolver wird fertig eingestellt und geprüft ausgeliefert.

Exemplarisch 8-Werkzeugrevolver mit Direktspannung und ein paar Werkzeugen


Bild: Werkzeugrevolver mit Werkzeugen


Bild: Werkzeugrevolver mit Werkzeugen

zum Betrieb wird benötigt

- steuerbar über Mach3 oder vergleichbare Software
- zum entriegeln wird  Pressluft benötigt
- Magnetventil
- Druckschalter

technische Zusammenfassung

- mit Trägerplatte
- Referenzschalter
- für  8 Werkzeugplätze
- gefräster Zahlenkranz

- mechanisch Einsatzfertig, muss noch verkabelt werden, Spitzenhöhe muss an die jeweilige Drehmaschine angepasst werden

passendes Zubehör:

[products products_models='WS150-01,WS150-02,WS150-03,WS140-4,WS140-5,WS140-6']


Die Maschine im Film läuft mit CSMIO - S  mit 4,8m /min in X und Z - Achse

8-fach Werkzeugrevolver in Aktion:


sie sehen: 8-fach Werkzeugrevolver Video


sie sehen 8-fach Werkzeugwechsler für Drehmaschinen.
