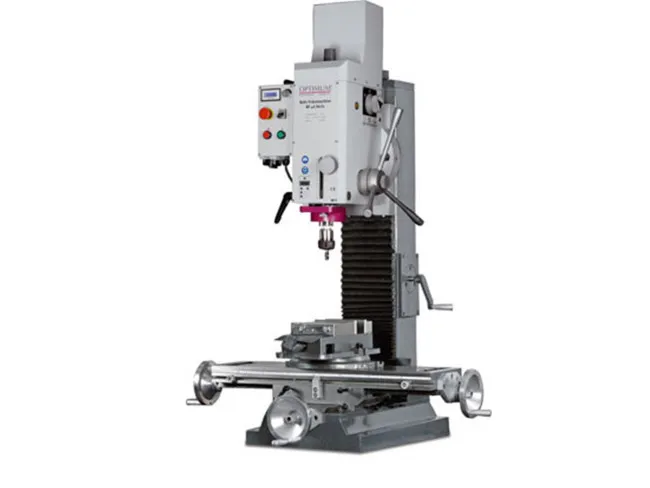

Optimum BF46 Vario

Ersatzteile

• OPTImill BF 46 Ersatzteile konventionell

Nachfolgemodelle

• OPTImill MH 35 konventionell
• OPTImill MH 35 CNC
• OPTImill MH 50 konventionell
• OPTImill MH 50 CNC

Der Maschinenschaubstock ist bei der Maschine nicht im Lieferumfang enthalten.
Anbausäze und Kugelumlaufspindeln für diese Maschine auch bei uns erhältlich.
Technische Daten der Optimum BF 46:


• Schwere, massive Gußausführung
• Massiver, exakter Kreuztisch, groß dimensioniert und präzise oberflächenbearbeitet
• Nachstellbare Keilleisten
• Sehr großer Drehzahlbereich
• Stufenloser Antrieb
• Hohe Rundlaufgenauigkeit durch Kegelrollenlager,
  kleiner als 0,015 mm in der Pinole gemessen
• Getriebekopf +/- 90° drehbar
• CNC vorbereitet (Spezielle Spindellagerung der Achsen und Montagemöglichkeit des Y-Achsen Gehäuses von der Rückseite)
• Massive Schwalbenschwanzführung des Getriebekopfes, handgeschabt, sorgt für höchste Stabilität und größtmögliche Präzision
• Bedienungsfreundlicher Sicherheitsschalter, mit
• Not-Aus-Schalter, IP 54, Motorschutzschalter
• Optionaler massiver, schwerer Stahlunterbau sorgt
  für Stabilität und schwingungsfreies Arbeiten
• Digitaler Tiefenmesser Genauigkeit der Anzeige 0,01 mm
• Umschaltbar mm/inch
• Bohrtiefenanschlag
• Preisgünstig und wertbeständig



Motor	2,2Kw 230 V ~50Hz
Bohrleistung in Guß	Ø 45 mm
Bohrleistung in Stahl	Ø 38 mm
Fräsleistung Messerkopf	Ø 80 mm
Fräsleistung Schaftfräser	Ø 60 mm
Ausladung	260 mm
Spindelaufnahme	ISO 40
Pinolenhub	115 mm
Schwenkbereich Kopf	+- 90°
Getriebestufen	3 Stufen
Verfahrweg Z - Achse	541mm
Drehzahlen Getriebe langsam	155 - 600 min-1 mittel 270 - 1400 min-1
Drehzahlen Getriebe schnell	590 - 3100 min-1
Kreuztischgrösse (LxB)	850 x 240 mm
Verfahrweg Y - Achse	250 mm
Verfahrweg X - Achse	500 mm
T-Nutengrösse	18 mm
Säulendurchmesser	- mm
Abmessungen (LxBxH)	1230 x 948 x 1519 mm
Gesamtgewicht	480kg

Lieferumfang:

• Anzugstange M 16
• Bedienwerkzeug
