Linearschiene für MGN
Schmale, platzsparende Miniaturführung, standardmäßig aus korrosionsbeständigem Stahl, für den Einsatz in kleinen Geräten. Alle Stahlteile der Miniaturführung MGN sind standardmäßig aus korrosionsbeständigem, martensitischem Stahl aufgebaut.
MGN-R Profilschinen Linearschiene für MGN
| Baureihe/ Baugröße | Montageschraube für Schiene [mm] | Abmessungen der Profilschiene [mm] | Max. Länge [mm] | Max. Länge E1 = E2 [mm] | E1/2 min [mm] | E1/2 max [mm] | Gewicht [kg/m] | CAD | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| WR | HR | D | h | d | P | ||||||||
| MGNR05R | M2 × 6 | 5 | 3,6 | 3,6 | 0,8 | 2,4 | 15,0 | 250 | 225 | 4 | 11 | 0,15 | |
| MGNR07R | M2 × 6 | 7 | 4,8 | 4,2 | 2,3 | 2,4 | 15,0 | 600 | 585 | 5 | 12 | 0,22 | CAD |
| MGNR09R | M3 × 8 | 9 | 6,5 | 6,0 | 3,5 | 3,5 | 20,0 | 1200 | 1180 | 5 | 15 | 0,38 | CAD |
| MGNR12R | M3 × 8 | 12 | 8,0 | 6,0 | 4,5 | 3,5 | 25,0 | 2000 | 1975 | 5 | 20 | 0,65 | CAD |
| MGNR15R | M3 × 10 | 15 | 10,0 | 6,0 | 4,5 | 3,5 | 40,0 | 2000 | 1960 | 6 | 34 | 1,06 | CAD |
Anmerkung:
1. Die Toleranz für E beträgt bei Standard-Schienen +0,5 bis –1 mm, bei Stoßverbindungen 0 bis –0,3 mm.
2. Ohne Angabe der E1/2-Maße wird unter Berücksichtigung von E1/2 min die maximal mögliche Anzahl der Montagebohrungen ermittelt.
3. Die Profilschienen werden auf die gewünschte Länge gekürzt. Ohne Angabe der E1/2-Maße werden diese symmetrisch ausgeführt.
Für individuelle Anfragen steht ihnen unser >>Formular<< zur Verfügung.
Berechnung der Länge der MGN - Profilschiene
Wir bieten ihnen Hiwin Profilschinen in spezifischen Längen. Um auszuschließen, dass das Ende der Profilschiene instabil wird, sollte der Wert E den halben Abstand zwischen den Montagebohrungen (P) nicht überschreiten. Gleichzeitig soll der Wert E1/2 zwischen E1/2 min und E1/2 max sein, damit die Montagebohrung nicht ausbricht.

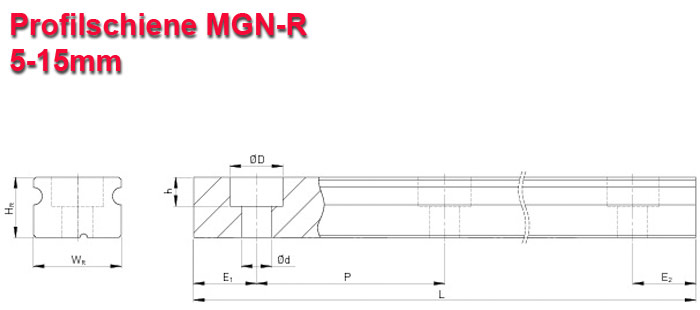

Bild: Berechnung der Montagebohrungen für MGN Profilschienen
