- Produktbeschreibung

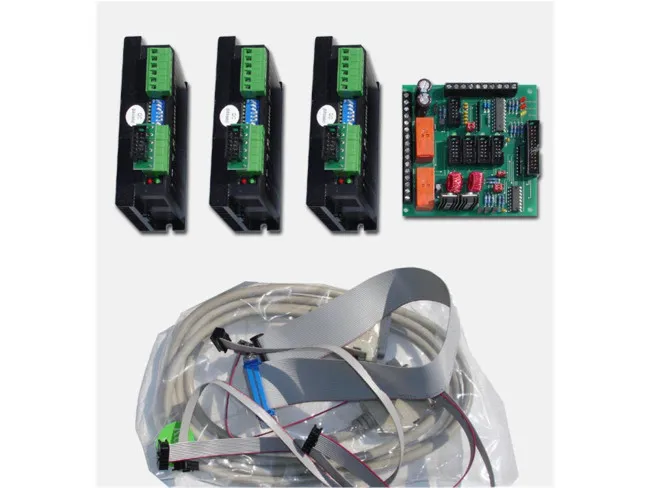

Modul-Bausatz CNC-Steuerung 3-Achsen Digital (mit DM556 Endstufen & 48V Netzteil)
Der Modul-Bausatz CNC-Steuerung (3-Achsen Digital) ist das High-Performance Komplettpaket für den professionellen und reibungslosen Aufbau Ihres CNC-Schaltschranks. Ausgestattet mit drei modernen, **digitalen DM556 Hochleistungsendstufen** bietet dieser Bausatz eine herausragende Laufruhe, exakte Mikroschritt-Auflösung und maximale Prozesssicherheit. Alle Komponenten sind perfekt aufeinander abgestimmt und werden über die mitgelieferten Kabel steckerfertig verbunden.
Die Highlights & der Lieferumfang des Digital-Bausatzes:
- 3x Digitale DM556 Endstufen: Modernste DSP-Technologie für vibrationsarmen Motorlauf, geringere Eigenerwärmung und ein optimales Drehmoment.
- Vollständig steckerfertig: Alle Signal- und Verbindungskabel vom Computer bis zu den Endstufen sind im Lieferumfang enthalten – kein aufwendiges Löten im Hauptkabelbaum erforderlich.
- Kraftvolles 48V Netzteil (6,3A): Industrie-Schaltnetzteil für eine stabile und dynamische Energieversorgung der Achsen.
- Integrierte Sicherheitsfeatures: Anschlüsse für bis zu 4 Referenz-/Endschalter, 2 steuerbare 8A-Relais sowie Jumper-konfigurierbare Not-Aus-Schaltkreise.
- Portal-Synchronisation: Zwei Achsen lassen sich per Jumper unkompliziert als Synchronachse zusammenschalten (z. B. für den Doppelantrieb der X- oder Y-Achse).
- Hilfsspannungen: Integrierte 12V- und 5V-Ausgänge für Peripherie und Zubehör.
Digitale Präzision & Universelle Software-Kompatibilität
Dank der digitalen Signalverarbeitung der DM556-Treiber werden Motorvibrationen im unteren Drehzahlbereich drastisch reduziert. Die Steuerung arbeitet zuverlässig mit einer Vielzahl gängiger CNC-Steuerungssoftware zusammen – darunter Mach3, PCNC, PCdreh, Filou sowie in Verbindung mit USB-zu-Parallelport-Adaptern auch mit modernen Systemen.
Das System ist modular aufgebaut und lässt sich bei Bedarf jederzeit durch Zukauf erweitern (z. B. um eine 4. Achse, Kühlungssteuerung oder Drehzahlregelung).
Technische Daten & Lieferumfang
| Komponenten des Digital-Bausatzes | |
|---|---|
| Interface / Steuerungskarte | Parallel-Port-Karte zum Anschluss von bis zu 4 Achsen (inkl. PC-Verbindungskabel) |
| Spannungsversorgung | Industrie-Schaltnetzteil 48V DC / 6,3 A Ausgang |
| Schrittmotor-Endstufen | 3x Digitale DM556 Endstufen (48V / 5,6A, kurzschlussfest, Strom & Mikroschritte einstellbar) |
| Sicherheit & Peripherie | 4x Endschalter-/Referenzschalter-Eingänge, 2x Not-Aus (per Jumper konfigurierbar) |
| Schaltausgänge | 2x Relaisausgänge (je 8A) für Spindel / Kühlmittel |
| Hilfsspannungen | 1x 12V und 1x 5V Ausgang |
| Besonderheiten | 2 Achsen synchron schaltbar, komplett konfektionierter Kabelsatz |
| Software-Kompatibilität | Mach3, PCNC, PCdreh, Filou u.v.m. |
Passende Zubehör- & Erweiterungsteile
[products products_models='123793-L,5550579']
Häufige Fragen zum Digital-Bausatz (FAQ)
Frage: Worin liegt der Vorteil der digitalen DM556 Endstufen im Vergleich zu analogen Treibern?
Antwort: Digitale Endstufen verarbeiten Steuersignale mikroprozessorgestützt. Das eliminiert Resonanzvibrationen im Schrittmotor fast vollständig, sorgt für einen spürbar ruhigeren Lauf und erlaubt exakte Mikroschritteinstellungen bis zu 128 Schritten.
Frage: Ist in diesem Set wirklich jedes Kabel enthalten?
Antwort: Ja, alle Flachbandkabel, Steuerkabel und das Verbindungskabel zum PC (Parallelport) sind im Lieferumfang enthalten und steckerfertig konfektioniert.
