- Produktbeschreibung

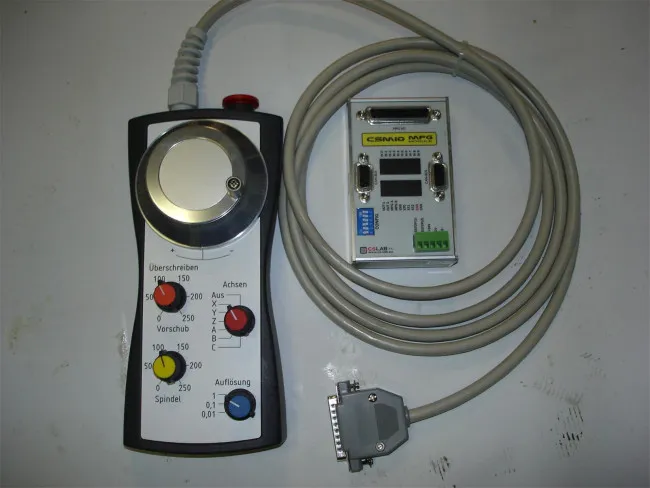

Elektronisches Handrad HR MPG – Made in Germany (Wahlweise Einzeln oder als Komplettset)
Das elektronische Handrad HR MPG ist das unverzichtbare Werkzeug für das präzise Einrichten, Antasten und Nullpunkt-Suchen an Ihrer CNC-Fräs- oder Drehmaschine. Das in Deutschland gefertigte Industrie-Handrad ermöglicht ein exaktes, feinfühliges Verfahren der Achsen – genau wie bei einer konventionellen Werkzeugmaschine. Wählen Sie über die Varianten-Auswahl ganz nach Ihrem Bedarf das einzelne Handrad oder das einsatzfertige Komplettset inklusive CSMIO-MPG Modul.
Die wichtigsten Eigenschaften des HR MPG Handrads:
- Robuste Industrieausführung (Made in Germany): Stoßfestes Kunststoffgehäuse, langlebige Schalter und ein hochpräziser optischer Drehimpulsgeber.
- Software-Unterstützung: Vollständig optimiert für Mach3, Mach4 und simCNC.
- Controller-Kompatibilität: Lauffähig an CSMIO/IP-S, CSMIO/IP-A und CSMIO/IP-M Ethernet Motion Controllern.
- Bis zu 6 Achsen steuerbar: Stufenschalter zur direkten Anwahl der Achsen (X, Y, Z, A, B, C).
- Stufenlose Feinjustierung: 2 integrierte Potentiometer für Vorschub (Feed Override) und Spindeldrehzahl (Spindle Override).
- Integrierter Not-Aus-Taster: Sicherheit auf Knopfdruck durch den direkt am Handrad erreichbaren Not-Halt-Schlagschalter.
Verfügbare Ausführungen (Varianten-Auswahl):
Variante 1: Einzelnes Handrad (ohne Modul)
Ideal, wenn Sie bereits ein CSMIO-MPG Modul besitzen oder das Handrad an ein anderes geeignetes System anschließen möchten.
- 1x Elektronisches HR MPG Handrad (stoßfest)
- Inklusive Anschlusskabel
Variante 2: Komplettset (inkl. CSMIO-MPG Modul)
Das rundum sorglos Ready-to-Plug-Set für den direkten Anschluss an Ihr CSMIO-Steuerungssystem.
- 1x Elektronisches HR MPG Handrad (stoßfest)
- 1x CSMIO-MPG Schnittstellenmodul (DIN-Hutschiene)
- 1x Anschlusssortiment & Flachband-Verbindungskabel
Technische Daten im Überblick
| Spezifikationen | |
|---|---|
| Herkunft / Ausführung | Made in Germany / Stoßfestes Kunststoff-Industriegehäuse |
| Achsauswahl | Stufenschalter für bis zu 6 Achsen (X, Y, Z, A, B, C) |
| Auflösungsstufen | Stufenschalter für bis zu 5 Auflösungen (z. B. 0.001 / 0.01 / 0.1 / 1.0 mm) |
| Potentiometer-Regelung | 2x Drehpotentiometer für Vorschub & Spindeldrehzahl |
| Sicherheitsfunktion | Integrierter Not-Halt-Schlagschalter (E-STOP) |
| Unterstützte Software | Mach3, Mach4, simCNC |
| Kompatible Controller | CSMIO/IP-S, CSMIO/IP-A, CSMIO/IP-M |
Häufige Fragen zum HR MPG Handrad (FAQ)
Frage: Welche Variante sollte ich für meine CSMIO-Steuerung wählen?
Antwort: Wenn Sie noch kein CSMIO-MPG Modul in Ihrem Schaltschrank montiert haben, wählen Sie die Variante "Komplettset (inkl. CSMIO-MPG Modul)". Wenn Sie das Schnittstellenmodul bereits besitzen, reicht die Variante "Einzelnes Handrad".
Frage: Reagiert das Handrad ohne Verzögerung beim Drehen?
Antwort: Ja! Die Impulsverarbeitung erfolgt über das CSMIO-System direkt in Hardware-Echtzeit. Das Achsverfahren fühlt sich genau so direkt und präzise an wie bei einer konventionellen Fräsmaschine.
