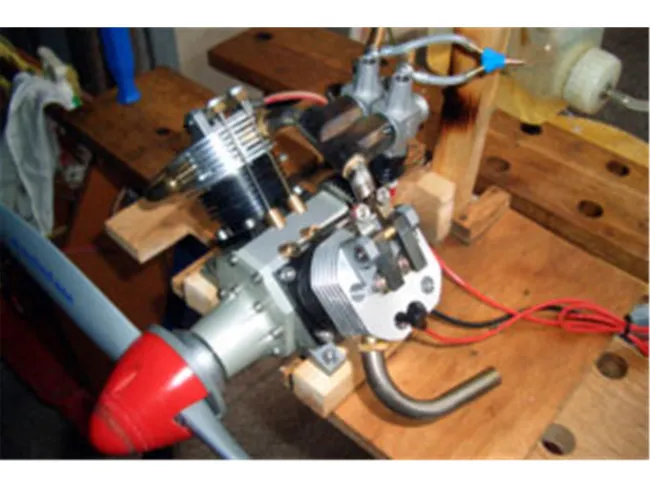

2-Zylinder V-Motor 35 ccm

Ein V-Motor ist ein Verbrennungsmotor, der zwei Zylinder in einem Winkel von 90 Grad anordnet. Diese Bauart ermöglicht es, die Kräfte des Motors besser auszunutzen und so mehr Leistung zu generieren.

Bauplan für 2-Zylinder V-Motor in Deutsch oder Englisch erhältlich   (bitte geben Sie das bei Ihrer Bestellung mit an!!!)

• Ausführung mit nadelgelagerten Pleuels
• eine untenliegende Nockenwelle, 2-fach kugelgelagert, mittels Zahnriemen angetrieben
• Kurbelwelle 3-fach kugelgelagert
• offener Ventiltrieb

Unter "Bauanleitung" finden Sie eine mehrseitige Leseprobe als PDFzum downolad.

Techn. Daten des Motors mit 2 Zylindern:

• Hubraum: 35 cm³ (2 x 17,5 ccm)
• Hub/Bohrung: 25 mm / 29 mm
• Gewicht: ca. 1,5 kg
• Drehzahl: 1.500 – 10.000 1/min
• Propeller: 16 x 10 Zoll
• Baulänge: 119 mm (bis Propellermitnehmer)
• Bauhöhe: 123 mm
• Baubreite: 210 mm (inc. Auspuffrohre)

Seitenzahl: 68 - Abbildungen: 63

Passendes Material in unseren Kategorien: Aluminium,
Verarbeitende Maschinen unter CNC Fräsmaschinen / CNC Drehmaschinen

Ein Motor mit zwei Zylindern ist ein gutes Beispiel für die damalige Innovation und Leistung. Diese Motoren sind kompakter als andere Motoren, was sie ideal für diejenigen macht, die an Raum gewinnen möchten. Sie sind auch leichter und erzeugen weniger Vibrationen, als Ein-Zylinder-Motoren, was sie angenehmer zu bedienen macht.

Das Fazit ist also: Wenn Sie auf der Suche nach einem kompakten und leistungsstarken Motor sind, dann sollten Sie die 2-Zylinder-Motor Zeichnung und Konstruktionspläne bei uns kaufen. Sie werden es nicht bereuen!
