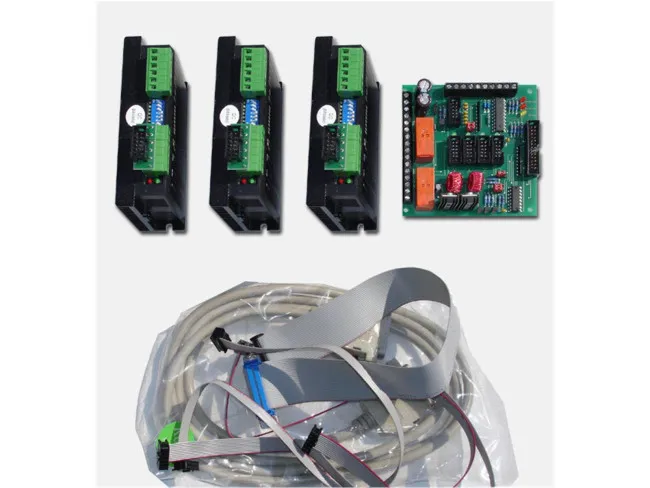

Modul-Bausatz CNC-Steuerung 3-Achsen (Komplettset mit Kabelsatz & 48V Netzteil)
Der Modul-Bausatz CNC-Steuerung (3 Achsen) ist das ideale, aufeinander abgestimmte Komplettpaket für den unkomplizierten Selbstaufbau eines professionellen CNC-Schaltschranks. Alle Kernkomponenten – von der Interface-Karte über das 48V-Industrienetzteil bis hin zu den drei Hochleistungsendstufen – sind modular aufeinander abgestimmt und werden über mitgelieferte Flachband- und Verbindungskabel steckerfertig verbunden.
Die Highlights & der Lieferumfang des Bausatzes:
- Steckerfertiges Stecksystem: Alle Module werden komfortabel über mitgelieferte Kabel zusammengesteckt; vom PC bis zur Endstufe ist der komplette Kabelsatz im Lieferumfang enthalten.
- 3x Hochleistungsendstufen (48V / 5,6A): Kurzschlussfeste, lüfterlose Industriequalität mit einstellbarem Strom und Mikroschritt-Auflösung. Keine aktive Kühlung notwendig!
- Zentrales 48V Netzteil (6,3A): Leistungsstarke und stabile Stromversorgung für dynamische Achsbewegungen.
- Integrierte Sicherheitsfeatures: Anschlüsse für bis zu 4 Referenz-/Endschalter, 2 steuerbare 8A-Relais sowie Jumper-konfigurierbare Not-Aus-Schaltkreise.
- Portal-Synchronisation: Zwei Achsen lassen sich per Jumper einfach synchron zusammenschalten (z. B. für den Doppelantrieb der X- oder Y-Achse).
- Hilfsspannungen: Integrierte 12V- und 5V-Ausgänge (u. a. passend für Handrad-Anschlüsse wie den HR1 LT).
Hohe Flexibilität & Software-Kompatibilität
Die Steuerung ist dank ihrer standardisierten Signalausgabe zu einer Vielzahl klassischer und moderner CNC-Softwareprogramme kompatibel. Sie lässt sich unter anderem problemlos betreiben mit Mach3, PCNC, PCdreh, Filou sowie – in Verbindung mit einer USB-zu-Parallelport-Platine wie der Estlcam-Platine – auch mit moderner USB-Steuerungssoftware.
Bei Bedarf lässt sich der Bausatz jederzeit modular erweitern (z. B. um eine 4. Achse, erweiterte Kühlung, Motoreinschaltung oder professionelle Drehzahlsteuerung).
Technische Daten & Lieferumfang
| Komponenten des Bausatzes | |
|---|---|
| Interface / Steuerungskarte | Parallel-Port-Karte zum Anschluss von bis zu 4 Achsen (inkl. LPT-PC-Kabel) |
| Spannungsversorgung | Industrie-Schaltnetzteil 48V DC / 6,3 A Ausgang |
| Schrittmotor-Endstufen | 3x 48V / 5,6A Hochleistungsendstufen (DIP-schaltbar, kurzschlussfest) |
| Sicherheit & Peripherie | 4x Endschalter-/Referenzschalter-Eingänge, 2x Not-Aus (per Jumper konfigurierbar) |
| Schaltausgänge | 2x Relaisausgänge (je 8A) für Spindel / Kühlmittel |
| Hilfsspannungen | 1x 12V und 1x 5V Ausgang (z. B. für Handrad HR1 LT) |
| Besonderheiten | 2 Achsen synchron schaltbar, komplett konfektionierter Kabelsatz, gedruckte Anleitung |
| Software-Kompatibilität | Mach3, PCNC, PCdreh, Filou, Estlcam (über USB-LPT Adapter) u.v.m. |
Passende Zubehör- & Erweiterungsteile
[products products_models='123793-L,5550579,221 0165']
Häufige Fragen zum CNC-Steuerungs Bausatz (FAQ)
Frage: Muss für den Zusammenbau gelötet werden?
Antwort: Nein! Alle signalführenden Verbindungen zwischen Karte, Endstufen und Netzteil sind mit passenden Steckern und Flachbandkabeln konfektioniert. Es müssen lediglich die Zuleitungen für Netzspannung und Motoren an die Schraubklemmen geklemmt werden.
Frage: Kann der Bausatz auf 4 Achsen erweitert werden?
Antwort: Ja, die Grundplatine unterstützt bis zu 4 Achsen. Durch den Zukauf einer weiteren Endstufe und des passenden Motors lässt sich die vierte Achse unkompliziert nachrüsten.
