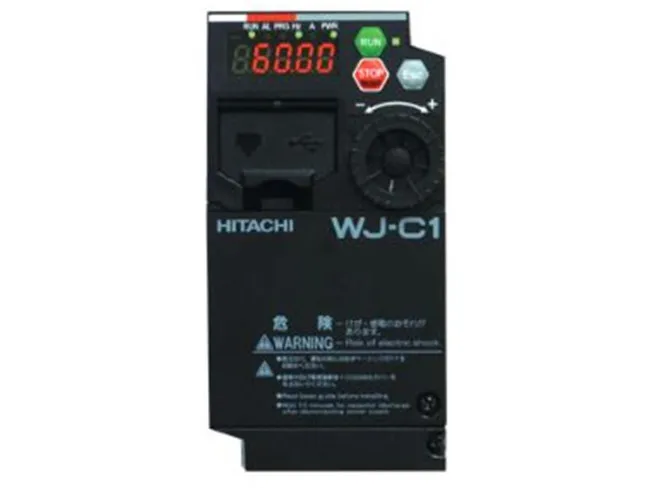

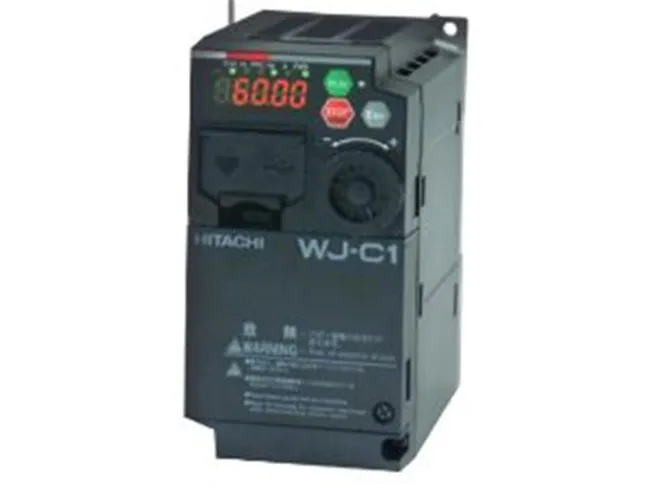

Hitachi Vector WJ-C1 FU 230V optional mit Netzfilter

Frequenzumrichter optional mit Netzfilter Hitachi  WJ-C1 Vector

Frequenzumrichter Hitachi WJ-C1 ist die verbesserte Version des bekannten WJ-200

Erreichen Sie mühelos ein hohes Drehmoment
Unsere Serie WJ-C1 bietet ein hohes Startmoment von 200 % oder mehr, mit Hilfe einer fortschrittlichen sensorlosen Vektorregelung.

• Starke Leistung: Ideal für anspruchsvolle Anwendungen wie Kräne, Hebezeuge und Aufzüge.
• Einfache Einrichtung: Die Auto-Tuning-Funktion gewährleistet eine einfache und effektive Implementierung der sensorlosen Vektorregelung.
• mit integrierter SPS - Funktion  und Positioniertsteuerung

Der WJ-C1 bietet die ideale Kombination aus großer Leistung und Funktionalität, er wird mit 230V betrieben werden.
Das kompakte Design ermöglicht eine Reduzierung der Bauform und optimiert Platz und Leistung für unterschiedliche Betriebsanforderungen.


Vielseitige Multi-PID-Regelung
Ausgestattet mit zwei unabhängigen PID-Reglern ermöglicht die Serie WJ-C1 eine Integration mehrerer
Steuerprozesse.


• Duale PID-Funktionalität: Der erste PID-Regler verwaltet den Motorbetrieb, indem er beispielsweise Daten eines Durchflussmessers verarbeitet. Gleichzeitig verwendet der zweite PID-Regler unabhängig vom ersten PID-Regler die Signale eines Temperatursensors oder eines Vibrationsmessgerätes.
• Integrierte Steuerung: Der WJ-C1 kann sowohl den Motor als auch externe Geräte unabhängig steuern, ohne dass beispielsweise eine SPS erforderlich ist, und somit komplexe Steuerungsszenarien abbilden.

Mit der Serie WJ-C1 erreichen Sie eine nahtlose und effiziente Steuerung, vereinfachen Ihre
Systemarchitektur und verbessern gleichzeitig die Funktionalität.




Moderne Motoransteuerung mit einer Serie
Die Serie WJ-C1 unterstützt den Betrieb von Drehstrom-Asynchronmotoren sowie Permanentmagnetmotoren mit einem einzigen Umrichter.
Permanentmagnetmotoren bieten eine verbesserte Energieeffizienz und optimale Raumausnutzung.




Technische Daten:

• Einphasig 200 - 240 V/AC, 50/60Hz

• 0,2 - 2,2kW

• 0 - 590 Hz

• Taktfrequenz 2,0 - 15kHz

• Vektor geregelt bis 590Hz

• integrierter Bremschopper

• Vermeidung von Überstromabschaltungen

• Dualrating

• Sicherer Halt nach EN 61800-5-2: SIL 3

• Startmoment 200% ab 0,5 Hz

• Positionier- und PM-Motorsteuerung

• Programmierung über Mini-USB möglich

• integrierte SPS-Funktionalität

• 7 digitale Eingänge (programmierbar)

• 2 analoge Eingänge (umschaltbar 0...10V, 0/4...20mA, Auflösung 10bit) + 1 Thermistor-Eingang

• 2 Inpulseingänge 24VDC, 32kHz

• 2 digitale Ausgänge (programmierbar)

• 1 analoger Ausgang (umschaltbar 0...10V, 0/10V-PWM, Impulsfrequenz, 1mA, max. 32kHz, programmierbar)

• 1 Relaisausgang

• Positionierung erfolgt wahlweise mit einer oder zwei Geberspuren mittels Impulsketteneingänge, Speichern von 8 Positionen, verschiedene Referenzierungen, etc.

• Schutzfunktionen werden wie folgt gewährleistet:

  • Überstrom, Überspannung, Unterspannung, Überlast, Übertemperatur, Erdschluss, Thermistor-Überwachung,
  • Bremswiderstandsüberwachung, Wiederanlaufsperre, Sicherheitsfunktion STO, Kommunikationsüberwachung,
  • IG-Überwachung, SPS-Programmüberwachung etc

Konformität wird wie folgt erfüllt:

• CE: EN IEC 61800-3: 2018 (mit zugeordnetem Netzfilter)
• EN 61800-5-1: 2007, EN 61800-5-1: 2007/A1: 2017, EN 61800-5-1: 2007/A11: 2021
• EN 61800-9-2: 2017
• EN IEC 63000: 2018
• UL: UL 61800-5-1: 2012, 1 st Ed., Issue Date 2012-06-08, Revision Date 2021-02-1,
• Overvoltage Category 3, Pollution Degree 2
• c-UL C22.2 No. 274, 2nd Ed., Issue Date 2017-04-01
• Funktionale Sicherheit: STO (Safe Torque OFF), EN 61800-5-2: SIL 3,
• EN ISO 13849-1: Cat. 3 PLe, EN 61508-1…7

Lieferumfang:

• Frequenzumrichter Hitachi WJ-C1, je nach ausgewählter Leistung

• optional mit Netzfilter

• optional mit Bremswiderstand
