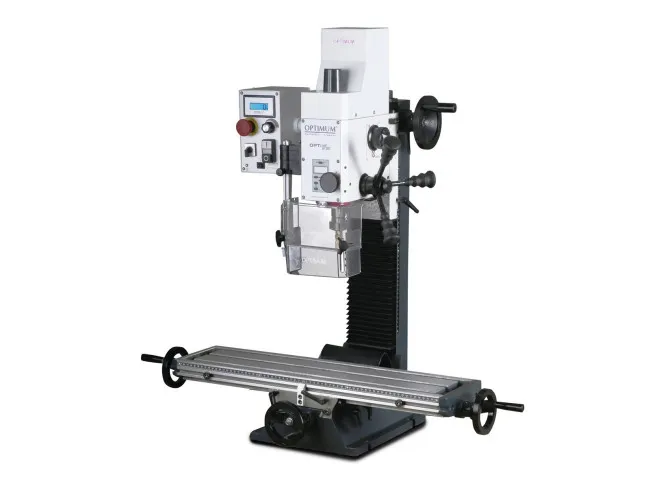

Optimum OPTImill BF 20L Vario

Ersatzteile

• OPTImill BF 20 Ersatzteile

Beschreibung

• Stabile Bohr-Fräsmaschinen mit elektronisch stufenlos regelbarem Antrieb
• OPTIdrill BF20L Vario mit längerem Kreuztisch
• Vorschubspindeln spielfrei einstellbar durch nachstellbare Spindelmuttern
• Stabile Schwalbenschwanzführung präzisionsgeschliffen und geschabt mit nachstellbaren Keilleisten
• EMV-Filter (zum Schutz empfindlicher Elektronik vor Beeinflussung durch leitungsgebundene Störsignale Klasse B)
• Alle Führungen sind geschliffen und sichtgeschabt (Öltaschen für die Schmierung)
• Präzise verarbeitet
• Zweireihige Schrägkugellager in den Achsen, spielfrei einstellbar
• Sicherheitselektrik in 24 Volt-Ausführung
• Faltenbalg als Führungsschutz
• Rechts/Linkslauf
• Bohr-Fräskopf um ± 90° neigbar, für Fräs- und Bohrarbeiten in jeder Winkellage
• Höhenverstellbare Schutzscheibe mit Mikroschalter gegen umherfliegende Späne und Teile für größtmöglichen Schutz des Anwenders

Ausstattungsdetails

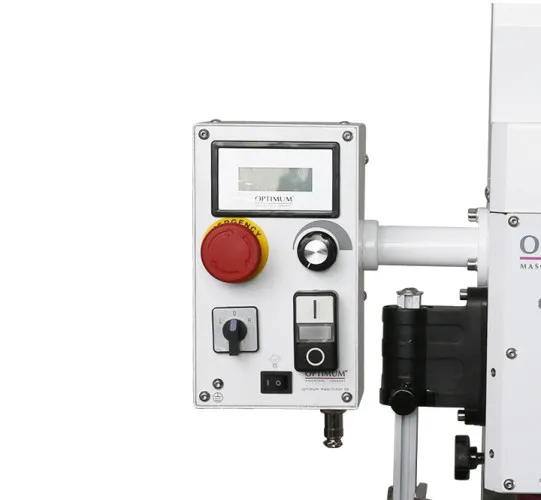

Steuerelektronik

• Integrierte Relais-Steuerung
• Optionaler CNC-Controller kann die Maschine ein- und ausschalten

Motor

• Zweistufige Getriebeübersetzung für eine kraftvolle Übertragung der Motorleistung (850 W)
• Leistungsstarker Gleichstrom-Motor mit permanenter Stromüberwachung

Drehzahlen

• Großer, drehzahlregelbarer Drehzahlbereich von 90 - 3.000 min-1
• Gut ablesbares digitales Drehzahldisplay

Start-Stop Verbindung

• für optionalen CNC Conroller

Pinolenhubanzeige

• Digital
• Genauigkeit der Anzeige 0,01 mm
• Umschaltbar mm/inch

Maschinenlampe

• Im Bohr-Fräskopf integriert
• Halogen-Stiftsockellampe, 12V - 10W

Säule

• Beidseitig um 30 mm versetzbar,
• Bei geschwenktem Kopf längere Verfahrwege und zentrische Bearbeitung des Werkstückes möglich

Endanschläge

• Mechanisch
• Einstellbar

Z-Säule und X-Achse

• Vorbereitete 9 mm breite Nut für die nachträgliche Montage der Magnetbänder durch einfaches Einkleben

Kegelrollenlager

• Hohe Rundlaufgenauigkeit ≤ 0,015 mm in der Pinole gemessen

Z-Säule

• Rückseite mit Bohrung
• Leichtes Ölen der Trapezspindel oder Fetten der Kugelumlaufspindeln

Kreuztisch

• Frästischlängen:
  BF 20Vario: 480 mm
  BF 20LVario: 700 mm
• Massiv und exakt
• Präzise oberflächenbearbeitet
• Mit T-Nuten
• Nachstellbare Keilleisten
• Über 3 Handräder verstellbar

Y-Achse

• Mit 2 eingefrästen Taschen
• Mittels Hülsen kann der Magnetbandhalter leicht angeschraubt werden

• Anzugstange M 10
• Kegeldorn MK 2, B16
• Bedienwerkzeug
