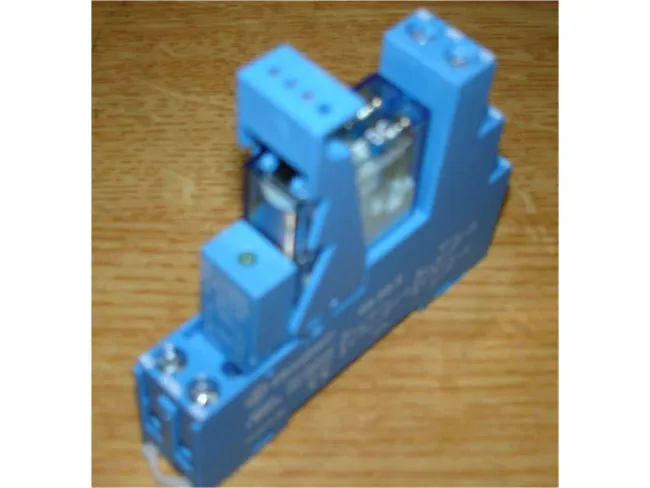

Industrierelais-Modul 24V DC (8A Schaltleistung, 2 Wechsler, inkl. LED-Anzeige)
Das **24V DC Industrierelais-Modul** ist die zuverlässige Koppel- und Schaltlösung für Ihren CNC-Schaltschrank. Es ermöglicht die sichere und galvanisch getrennte Ansteuerung von Verbrauchern wie Kühlmittelpumpen, Absauganlagen, Spindelfreigaben oder Magnetventilen direkt über die 24V-Digitalausgänge Ihrer CNC-Steuerung (z. B. CSMIO/IP-M, IP-S, IP-A oder CSMIO-IO Modul).
Die wichtigsten Eigenschaften des Relaismoduls:
- Hohe Schaltleistung (8A): Schaltet Lasten und Verbraucher zuverlässig mit bis zu 8 Ampere Schaltstrom.
- 2x Wechslerkontakte (2 CO / DPDT): Flexibel nutzbar als Schließer oder Öffner für vielseitige Schaltungsaufgaben.
- Optische LED-Statusanzeige: Integriertes LED-Modul zur direkten optischen Schaltzustandskontrolle im Schaltschrank.
- 24V DC Ansteuerung: Perfekt abgestimmt auf den 24V-Industriestandard moderner CNC-Motion-Controller.
- Galvanische Entkopplung: Schützt empfindliche Controller-Ausgänge effektiv vor Rückspannungen und Induktivitäten.
Einsatzbereich im CNC-Schaltschrankbau
Verbraucher mit hoher Leistungsaufnahme oder Wechselspannungen dürfen niemals direkt an die Ausgänge eines CNC-Motion-Controllers angeschlossen werden. Dieses Relaismodul dient als galvanisch getrennte Verstärkerstufe: Die 24V-Steuersignale der CNC-Software (z. B. Mach3, Mach4 oder simCNC) schalten die Relaisspule, welche über die zwei robusten Wechslerkontakte die eigentliche Last schaltet.
Technische Daten & Spezifikationen
| Spezifikationen | |
|---|---|
| Nennspannung (Spule) | 24V DC (Gleichspannung) |
| Schaltleistung / Nennstrom | 8 A (max. Schaltstrom) |
| Kontaktkonfiguration | 2 Wechsler (2 CO / DPDT) |
| Statusanzeige | Integrierte LED-Diode (Schaltzustandsanzeige) |
| Anschlusstechnik | Schraubklemmen / Sockelmontage |
| Montageart | DIN-Hutschiene (DIN Rail Mount) |
| Hauptanwendung | Koppelrelais für 24V CNC-Ausgänge (CSMIO-Serie, SPS, Schaltverstärker) |
Häufige Fragen zum 24V Relaismodul (FAQ)
Frage: Kann ich mit diesem Relais Modul Kühlmittelpumpen oder Sauger schalten?
Antwort: Ja, mit einer Schaltleistung von bis zu 8 Ampere eignet sich das Modul hervorragend zum Schalten von Kühlmittelpumpen, Absaugungen, Magnetventilen oder Schützen im CNC-Schaltschrank.
Frage: Wozu dient das integrierte LED-Modul?
Antwort: Das LED-Modul zeigt optisch an, sobald am Relaiseingang ein 24V-Steuersignal anliegt und das Relais durchgeschaltet hat. Das erleichtert die Diagnose und Fehlersuche bei der Inbetriebnahme enorm.
