Werkzeugwechsler für Wabeco Maschinen

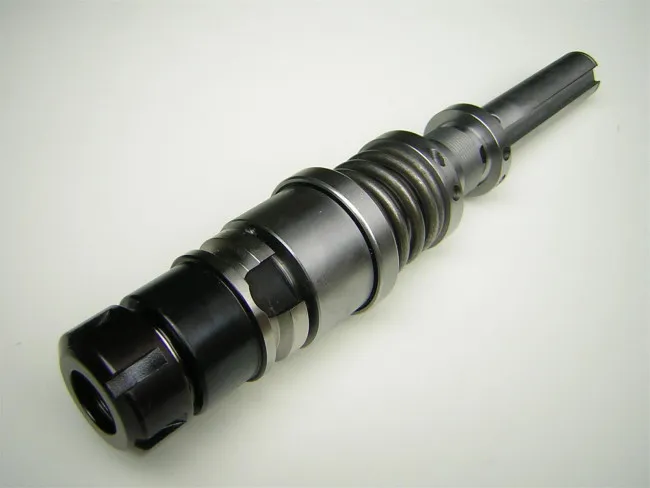

Manueller Werkzeugwechsler SK30 für Wabeco Fräsmaschinen

Die Spindel der Wabeco Fräsmaschine wird durch diese Schnellwechselspindel ausgetauscht. Durch nach oben drücken der Pinole (ca. 5mm) wird das Werkzeug gelöst und ausgetauscht. Beim loslassen der Pinole wird das Werkzeug unmittelbar verriegelt. Sicherungsbolzen verhindern ein ungewolltes lösen während des fräsens.

Es können alle SK30 Werkzeugkegel der DIN 69871 verwendet werden.

Passende Anzugsbolzen: Anzugsbolzen-BT30

technische Daten:

•  doppelt kugelgelagert, einstellbar ( wie Originalwelle )
• Einzugsskraft der Kegel-Zugzange: ca: 2000N
• mit einschraubbaren Mitnehmern
• Material VA 1.4305
• Rundlaufgenauigkeit   +/-0,02mm (im Konus gemessen)

Lieferumfang:

• Austauschwelle mit einem neuen Kugellager
• alle für den Umbau benötigten Teile
• 1 Stk. SK30 Aufnahme für ER16 Spannzangen, inkl. Spannmutter
• Umbauanleitung

Aufnahmen wie z.B. SK30 Aufnahme für ER 25 Spannzange mit Mutter gesondert anfragen.
