GS 1101-16 E BL

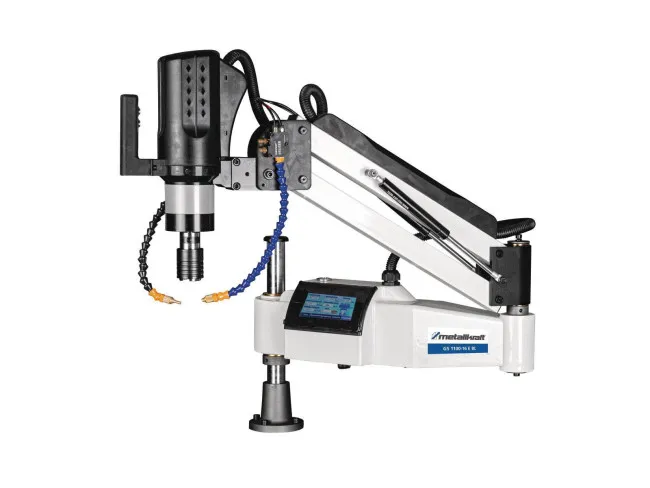

Elektrische Gewindeschneidmaschine
GS 1101-16 E BL
Schnelles und präzises Gewindeschneiden mit frei positionierbarem Schwenkarm

BESCHREIBUNG
Programmierbare Ausblas- und Schmierfunktion (benötigt externe Druckluftquelle mit 6-8 bar Betriebsdruck und externen Schmiermittelbehälter)
Maschinenkopf von 0 bis 90 Grad schwenkbar
Schnellwechselfutter mit Rutschkupplung für sicheres Gewindeschneiden ohne Bruchgefahr
Rechts-Links-Lauf am Maschinenkopf wählbar
Einstellung von Gewindegröße, Drehzahl, Steigung und Schneidtiefe über Touchscreen am Schwenkarm
Manueller Modus: Nach Erreichen der eingestellten Schneidtiefe stoppt die Spindel automatisch, Vor- und Rücklauf muss manuell aktiviert werden
Automatischer Modus: Nach Erreichen der eingestellten Schneidtiefe wechselt die Maschine automatisch vom Vor- in den Rücklauf – Ideal für das Gewindeschneiden von mehreren Sacklöchern
Unterbau mit Aufspanntisch und Fahrwerk als Zubehör erhältlich

TECHNISCHE DATEN
Allgemeine Informationen
Gewindebohrungen bei 400 N/mm² M3 – M16
Drehzahl max. 312min¯¹
Schalldruckpegel Lp 59dB(A)
Schneidrichtung rechts/link
Antrieb elektrisch
Auslegerradius 1100mm
Winkelverstellung 0 – 90°
Abmessungen und Gewichte
Länge (Produkt) ca. 930mm
Breite/Tiefe (Produkt) ca. 60mm
Höhe (Produkt) ca. 520mm
Gewicht (Netto) ca. 25kg
Elektrische Daten
Leistung Antriebsmotor 0,6kW
Anschlussspannung 230V
Netzfrequenz 50Hz
Pneumatischer Anschluss
Betriebsdruck 6 – 8bar

LIEFERUMFANG

• je 1 Gewindebohrfutter GT12 M3, M4, M5-6, M8, M10, M12, M14, M16
