Produktbeschreibung
Optimum Optimill MH 50 Vario CNC Servo wird einem elektronisch stufenlos regelbarerem Antrieb vertrieben.
CNC Fräsmaschine Optimum MH 50 Vario mit Servomotoren und Netzwerksteuerung (Maschine läuft mit Mach3, Mach4 oder simCNC)

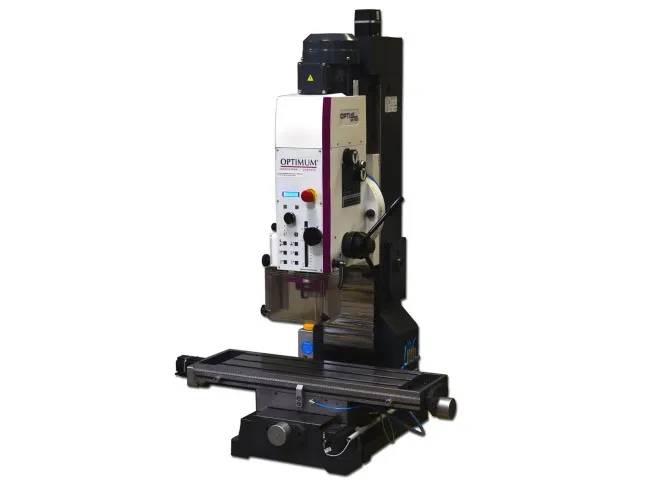

sie sehen: Optimum MH 50
Hier können sie ein individuelles Angebot >>anfordern<<.
Bild: Umarbeitung des Frästisches mit Schmiernuten an der OPTImill MH50 Vario, für eine optimale Schmierung (nicht im Serienmodell standardmäßig enthalten)
Bild: Zentralschmierung für OPTImill MH 50 Vario
Zusätzlich eingefräste Schmiernuten, für optimale Schmierung der einzelnen Achsen. Drücke werden gleichmäßig auf alle Kanäle verteilt, um eine konstante und gleichzeitig ankommende Schmierung zu gewährleisten.
Technische Daten der MH 50G und MH 50V im Vergleich
Details zur Ausstattung
Bedienpanel Die Folientastatur des Bedienpanels der Optimum MH-Serie hat eine benutzerfreundliche Oberfläche und ist auf Langlebigkeit ausgelegt. Das auf Augenhöhe gut ablesbare digitale Display zeigt die Bohrtiefe sehr gut an. Ebenso ist der Not-halt-Schlagschalter gut erreichbar.
Im Bedienpanel der 50G sind die folgende Funktionen enthalten: Stufenauswahl Antriebsmotor, Spindeldrehrichtung, Bohrtiefe mm / inch, Nullpunkt und Gewinde bohren
Der Pinolenvorschub wird über den Pinolenhebel gewährleistet, zusätzlich ist eine Kupplung zum umschalten von Handgrobvorschub zu Handfeinvorschub enthalten.
Durch die qualitaiv sehr hochwertigen Kegelrollenlager wird eine sehr hohe Rundlaufgenauigkeit von unter 0,015mm (gemessen in der Pinole) erzielt.
Die gegossene Säule beherbergt massive Schwalbenschwanzführungen von größtmöglicher Stabilität und höchster Präzision, welche über Keilleisten jederzeit nachgestellt werden können. Die Lamellen-Schutzabdeckung verhindert das eindringen von groben Spänen und gewährleistet so einen ausdauernden Betrieb.
Der T-Nuten Kreuztisch der Fräsmaschine von Optimum ist groß und vor allem massiv dimensioniert. Er kann über 3 Handräder verstellt werden. Die präzise Oberfläche, die Längsmaß-Skala und die einstellbaren Endanschläge lassen im Handbetrieb kaum Wünsche offen.
passendes Zubehör für die Optimum OPTImill MH 50G-V
Gewindeschneidapparat
[products products_models='3352042']
Starterzubehörpaket
[products products_models='3353284']
Bohrfutter für die OPTImill MH 50G
[products products_models='3536333,3050608,3050610,3050623,3050626,3352070']
Spannzangensatz und Zubehör
[products products_models='3353307,3441122,3352056,3352056,3353334']
Werkzeughilfen
[products products_models='3536290,3536194,3385052,3352019,3352195,3351171,3353331,3353332,3352036']
Maschinenunterbau
[products products_models='3381012,3353015,3354001']
Fräsersätze
[products products_models='3352255,3352118,3352116,3051002,3051003']
Aufnahmen
[products products_models='3350216']
Rundteiletische
[products products_models='3356365,3354165,3356110,3356150,3356125,3352022']
Druckluft-Werkzeugspannsystem
[products products_models='335 2394']
Kühlmitteleinrichtung
[products products_models='3352002,3356660,3356663']
Weldon-Halter
[products products_models='3353340,3353341,3353342,3353343,3353344,3353345']
Adapter
[products products_models='3353335']
CNC Fräsmaschine Optimum MH 50 Vario mit Servomotoren und Netzwerksteuerung (Maschine läuft mit Mach3, Mach4 oder simCNC)
- umgebaut auf Hiwin Kugelumlaufspindeln X / Y / Z 25 x 5mm
- die Spindellager X und Y Achse werden getauscht und durch Doppellager ersetzt und modfiziert
- in der Z- Achse wird eine zusätzliche Lagereinheit eingebaut
- Y-Motor sitzt hinter der Maschine - individuell für Ihre Ansprüche auch vor der Maschine anbringbar
- Zentralschmierung mit Druckverteiler (KG- Muttern werden auch mit geschmiert)
- Schmiernuten in die Führungen eingefräst ( Bild )
- ein elektronisches Handrad mit 2 Poti zur stufenlosen Drehzahl und Vorschubregelung ist dabei
- Hiwin Servomotoren X und Y Achse 400 Watt (800 Watt an der Spindel)
- Hiwin Servormotor Z Achse 750 Watt (1500 Watt an der Spindel) inkl. Motorbremse
- mit Drehzahlsteuerung über Software (Mach3, Mach4 oder simCNC)
- Servoregler mit 23 bit Auflösung
- Referenzschalter in allen Achsen (X, Y, Z)
- die Spindel wird durch einen 2,2 kW frequenzgregelten Motor angetrieben (Drehmomentanhebung)
- die Spindel kann rechs / links drehen und CNC Gewinde schneiden/fräsen
- ein Anschluß für Werkzeuglängentaster ist vorgesehen
- schneller Werkzeugwechsel mit automatischem Spannsystem
- Drehzahl wird in der Software angezeigt
sie sehen: Optimum MH 50
Hier können sie ein individuelles Angebot >>anfordern<<.
Bild: Umarbeitung des Frästisches mit Schmiernuten an der OPTImill MH50 Vario, für eine optimale Schmierung (nicht im Serienmodell standardmäßig enthalten)
Bild: Zentralschmierung für OPTImill MH 50 Vario
Zusätzlich eingefräste Schmiernuten, für optimale Schmierung der einzelnen Achsen. Drücke werden gleichmäßig auf alle Kanäle verteilt, um eine konstante und gleichzeitig ankommende Schmierung zu gewährleisten.
Technische Daten der MH 50G und MH 50V im Vergleich
| Technische Daten der Optimum Fräsmaschinen | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| MH 50 G | MH 50 V | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Länge (Produkt) | 1210 mm | 1210 mm | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Breite/Tiefe (Produkt) | 1020 mm | 1020 mm | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Höhe (Produkt) | 1645 mm | 1645 mm | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Gewicht (Netto) | 525 kg | 515 kg | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Leistung Antriebsmotor | 1,5 / 2,2 kW | 2,2 kW | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Anschlussspannung | 400 V | 400 V | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Phase(n) | 3 Ph | 3 Ph | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Stromart | ~ | ~ | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Netzfrequenz | 50 Hz | 50 Hz | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Messerkopfgröße max. | 80 mm | 80 mm | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Schaftfräsergröße max. | 32 mm | 32 mm | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Vertikalspindel Ausladung | 260 mm | 260 mm | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Vertikalspindel Spindelaufnahme | BT 40 | BT 40 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Vertikalspindel Drehzahlbereich | 330 - 3000 min-1 | 120 - 3600 min-1 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Vertikalspindel Anzahl der Drehzahlbereiche | 2 x 6 | 6 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Vertikalspindel Steuerung der Drehzahlregelung | elektronisch | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Horizontalfrästisch Länge | 850 mm | 850 mm | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Horizontalfrästisch Breite | 240 mm | 240 mm | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Abstand Vertikalspindel - Horizontalfrästisch min. | 540 mm | 540 mm | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Abstand Vertikalspindel - Horizontalfrästisch max. | 540 mm | 540 mm | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Horizontalfrästisch T-Nuten Größe | 18 mm | 18 mm | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Horizontalfrästisch T-Nuten Anzahl | 3 | 3 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Horizontalfrästisch T-Nuten Abstand | 80 mm | 80 mm | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Horizontalfrästisch Traglast max. | 175 kg | 175 kg | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Verfahrweg X-Achse manuell | 520 mm | 520 mm | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Verfahrweg Y-Achse manuell | 260 mm | 260 mm | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Verfahrweg Z-Achse manuell | 465 mm | 465 mm | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Bohrleistung Stahl (S235JR) | 38 mm | 38 mm | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Dauerbohrleistung Stahl (S235JR) | 32 mm | 32 mm | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Vertikalspindel Drehbereich Fräskopf Z - X Ebene | 30 Grad | 30 Grad | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Vertikalspindel Pinolendurchmesser | 80 mm | 80 mm | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Vertikalspindel Pinolenhub | 115 mm | 115 mm | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Details zur Ausstattung
Bedienpanel Die Folientastatur des Bedienpanels der Optimum MH-Serie hat eine benutzerfreundliche Oberfläche und ist auf Langlebigkeit ausgelegt. Das auf Augenhöhe gut ablesbare digitale Display zeigt die Bohrtiefe sehr gut an. Ebenso ist der Not-halt-Schlagschalter gut erreichbar.
Im Bedienpanel der 50G sind die folgende Funktionen enthalten: Stufenauswahl Antriebsmotor, Spindeldrehrichtung, Bohrtiefe mm / inch, Nullpunkt und Gewinde bohren
Der Pinolenvorschub wird über den Pinolenhebel gewährleistet, zusätzlich ist eine Kupplung zum umschalten von Handgrobvorschub zu Handfeinvorschub enthalten.
Durch die qualitaiv sehr hochwertigen Kegelrollenlager wird eine sehr hohe Rundlaufgenauigkeit von unter 0,015mm (gemessen in der Pinole) erzielt.
Die gegossene Säule beherbergt massive Schwalbenschwanzführungen von größtmöglicher Stabilität und höchster Präzision, welche über Keilleisten jederzeit nachgestellt werden können. Die Lamellen-Schutzabdeckung verhindert das eindringen von groben Spänen und gewährleistet so einen ausdauernden Betrieb.
Der T-Nuten Kreuztisch der Fräsmaschine von Optimum ist groß und vor allem massiv dimensioniert. Er kann über 3 Handräder verstellt werden. Die präzise Oberfläche, die Längsmaß-Skala und die einstellbaren Endanschläge lassen im Handbetrieb kaum Wünsche offen.
passendes Zubehör für die Optimum OPTImill MH 50G-V
Gewindeschneidapparat
[products products_models='3352042']
Starterzubehörpaket
[products products_models='3353284']
Bohrfutter für die OPTImill MH 50G
[products products_models='3536333,3050608,3050610,3050623,3050626,3352070']
Spannzangensatz und Zubehör
[products products_models='3353307,3441122,3352056,3352056,3353334']
Werkzeughilfen
[products products_models='3536290,3536194,3385052,3352019,3352195,3351171,3353331,3353332,3352036']
Maschinenunterbau
[products products_models='3381012,3353015,3354001']
Fräsersätze
[products products_models='3352255,3352118,3352116,3051002,3051003']
Aufnahmen
[products products_models='3350216']
Rundteiletische
[products products_models='3356365,3354165,3356110,3356150,3356125,3352022']
Druckluft-Werkzeugspannsystem
[products products_models='335 2394']
Kühlmitteleinrichtung
[products products_models='3352002,3356660,3356663']
Weldon-Halter
[products products_models='3353340,3353341,3353342,3353343,3353344,3353345']
Adapter
[products products_models='3353335']
OPTImill MH 50 G V Anleitung / Ersatzteileliste / Explosionszeichnung zum Download
