- Produktbeschreibung
- PDF-Dokumente
Bild: Optimum CNC Fräsmaschine MH 22V und MH 22VD mit DRO5 gegenübergestellt

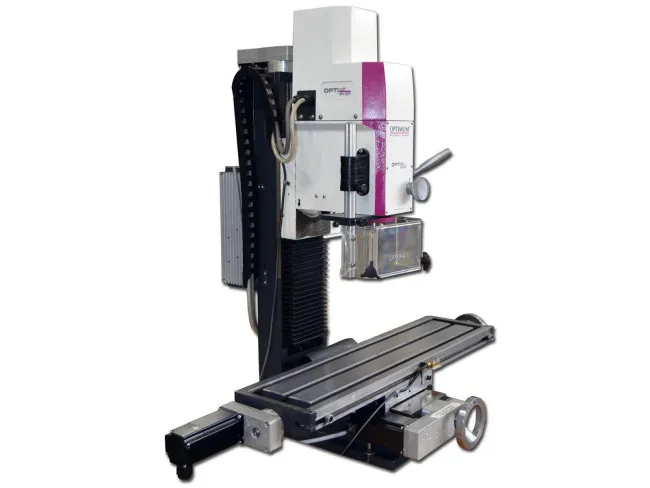

Konfiguration der CNC gesteuerten OPTImill MH 22V als CNC Set I mit Parallelportsteuerung
- CNC Anbausätze werden mit Handräder ausgeliefert, um auch weiterhin den manuellen Betrieb zu ermöglichen
- ausgeliefert wird die Maschine ohne montiertes Handrad an der Y - Achse, dieses kann bei Verwendung der Maschine im Handbetrieb mit deraufgesteckten Hülse ausgetauscht werden. Die Maschine sollte jedoch im CNC-Betrieb immer nur mit der ausgelieferten Hülse betrieben werden, da eine hohe Verletzungsgefahr besteht.
- 2,5 Nm; 4,2 A Schrittmotoren
- 5 Nm an den Spindeln
Technische Daten der Optimum MH 22V Vario:
| Abmessungen und Gewichte | |
| Länge (Produkt) ca. 945mm | Höhe (Produkt) ca. 950mm |
| Breite/Tiefe (Produkt) ca. 650mm | Gewicht (Netto) ca. 116kg |
| Bohr-Fräsleistung | |
| Messerkopfgröße max. 52mm | Dauerbohrleistung Stahl (S235JR) 16mm |
| Bohrleistung Stahl (S235JR) 20mm | Schaftfräsergröße max. 12mm |
| Elektrische Daten | |
| Leistung Antriebsmotor 0,95kW | Netzfrequenz 50Hz |
| Anschlussspannung 230V | |
| Frästisch horizontal | |
| Horizontalfrästisch Länge 700mm | Horizontalfrästisch T-Nuten Größe 12mm |
| Horizontalfrästisch Breite 180mm | Horizontalfrästisch T-Nuten Anzahl 3 |
| Abstand Vertikalspindel - Horizontalfrästisch min. 370mm | Horizontalfrästisch T-Nuten Abstand 63mm |
| Abstand Vertikalspindel - Horizontalfrästisch max. 370mm | Horizontalfrästisch Traglast max. 40kg |
| Normen und Zulassungen | |
| Norm DIN EN 55011 EMV-Klasse C2 | |
| Verfahrweg | |
| Verfahrweg X-Achse manuell 480mm | Verfahrweg Z-Achse manuell 270mm |
| Verfahrweg Y-Achse manuell 175mm | |
| Vertikalspindel | |
| Vertikalspindel Ausladung 170mm | Vertikalspindel Pinolendurchmesser 60mm |
| Vertikalspindel Spindelaufnahme BT 20 | Vertikalspindel Anzahl der Drehzahlbereiche 2 |
| Vertikalspindel Drehzahlbereich 90 – 3000min¯¹ | Vertikalspindel Steuerung der Drehzahlregelung elektronisch |
| Vertikalspindel Drehbereich Fräskopf Z - X Ebene 90° | Vertikalspindel Pinolenhub 45mm |
Bild: Optimum CNC Fräsmaschine MH 22V und MH 22VD mit DRO5 gegenübergestellt ( MH22VD nicht Bestandteil des Angebots )
Beschreibung der Bohr-Fräsmaschine Optimum MH 22V
- Präzise verarbeitet
- Übersichtliches Bedienpanel mit bedienerfreundliche Folientastatur
- Sicherheitselektrik in 24 Volt-Ausführung
- Gut ablesbares digitales Display für Drehzahl und Bohrtiefe
- Not-Halt-Schlagschalter
- Motor mit zweistufige Getriebeübersetzung für eine kraftvolle Übertragung der Motorleistung
- Leistungsstarker Gleichstrom-Motor mit permanenter Stromüberwachung
- Steuerelektronik mit integrierte Relais-Steuerung
- Bohr-Fräskopf um ±60° neigbar, für Fräs- und Bohrarbeiten in jeder Winkellage
- Vorschubspindeln spielfrei einstellbar durch nachstellbare Spindelmuttern
- Rechts-/Linkslauf
- Maschinenlampe
- Hohe Rundlaufgenauigkeit durch Kegelrollenlager ≤ 0,015 mm in der Pinole gemessen
- Stabile Schwalbenschwanzführung mit nachstellbaren Keilleisten
- Massiver präzise oberflächenbearbeiteter Kreuztisch mit T-Nuten
- Nachstellbare Keilleisten
- Einstellbare Endanschläge
- Bohrung für leichtes Ölen der Trapezspindel
- Zweireihige Schrägkugellager in den Achsen, spielfrei einstellbar
- Höhenverstellbare Schutzscheibe mit Mikroschalter, gegen umherfliegende Späne und Teile, für größtmöglichen Schutz des Anwenders
- Feinvorschub
- X-, Y- und Z-Achse mit vorbereiteter Nut für die nachträgliche Montage der Magnetbänder
- Faltenbalg als Führungsschutz
- Mechanisches Schnellwechsel-Spannsystem
Die Versandkosten werden für sie, abhängig vom Empfängerstandort, zu bestmöglichen Konditionen individuell ermittelt.
Passendes Zubehör für CNC Fräsmaschine Optimum MH 22V / MH 22VD:
Weldon Halter:
[products products_models='3352732,3352734,3352736,3352738']
Fräsersets:
[products products_models='3352113,338 6200']
Unterbauten:
[products products_models='3353000,3352999']
Schwingungsdämpfer:
[products products_models='3381012']
Spannzangen-Zubehör:
[products products_models='3440282,3441109,3352741,3352742,3351980']
Bohrfutter und Zubehör:
[products products_models='3050623,3352727,3050670,3352728']
OPTImill MH 22 V VD Anleitung / Ersatzteileliste / Explosionszeichnung zum Download
