Optimum MH 22V CNC Set I
Art.Nr.: 59494

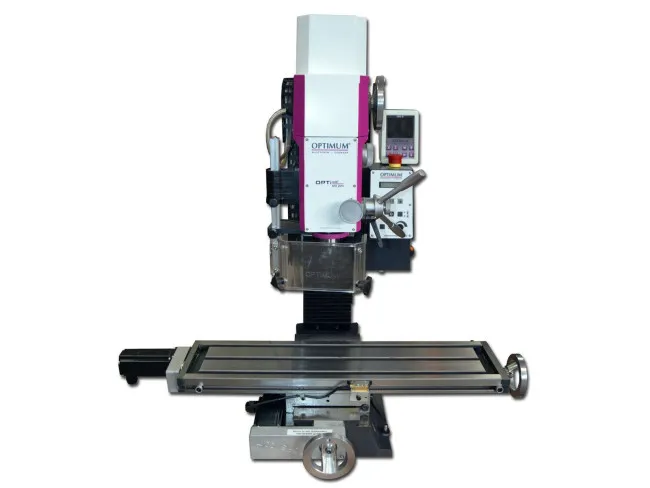

Abbildung: Optimum CNC Fräsmaschine MH 22V und MH 22VD mit DRO5 im Vergleich
Konfiguration: OPTImill MH 22V als CNC Set I (ohne Steuerung)
Dieses Angebot umfasst die Fräsmaschine Optimum MH 22V inklusive fertig montiertem CNC-Mechanikumbau und Schrittmotoren. (Hinweis: Eine externe CNC-Steuerung ist nicht im Angebot enthalten).
Details zum CNC Set I:

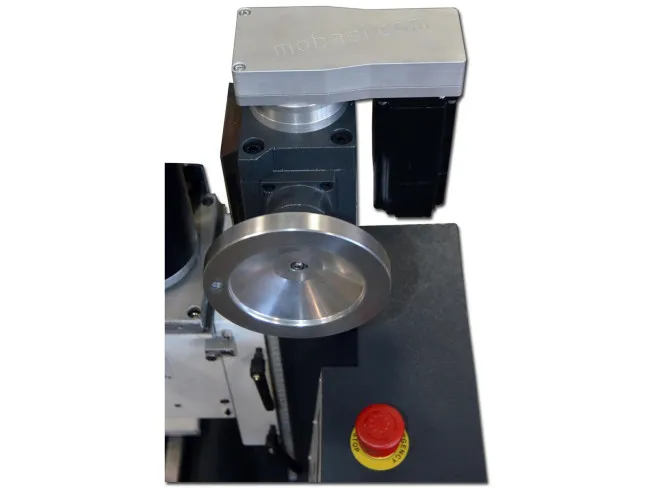

- Leistungsstarke Schrittmotoren: Ausgestattet mit 2,5 Nm / 4,2 A Schrittmotoren (liefern ca. 5 Nm Drehmoment an den Spindeln).
- Vorbereitet für Ihre Steuerung: Die Schrittmotoren sind für den Anschluss an Ihre eigene CNC-Steuerung (z. B. via Parallelport, USB oder Ethernet-Interface) ausgelegt.

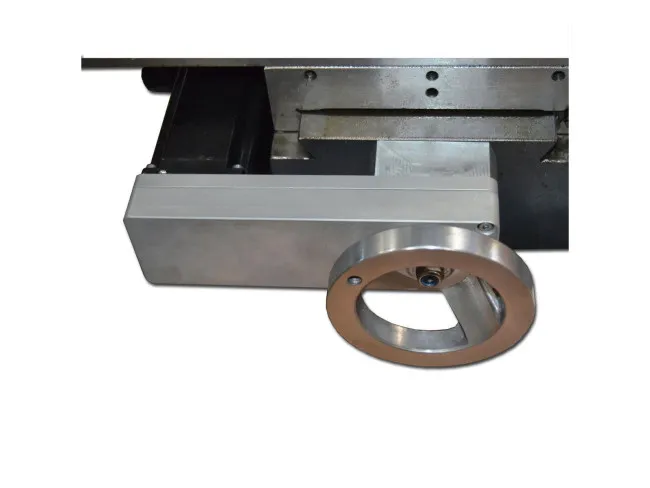

- Manueller Not-Betrieb weiterhin möglich: Der CNC-Anbausatz wird mit Handrädern geliefert.
- Sicherheitshinweis: An der Y-Achse wird im CNC-Betrieb standardmäßig die mitgelieferte Schutzhülse verwendet. Für den manuellen Betrieb kann diese durch das Handrad ausgetauscht werden (im CNC-Betrieb stets Schutzhülse montieren wegen Verletzungsgefahr).
Beschreibung der Bohr-Fräsmaschine Optimum MH 22V
Die OPTImill MH 22V überzeugt durch hohe Fertigungsqualität, solide Bauweise und vielseitige Einsatzmöglichkeiten. Mit unserem CNC Set I erhalten Sie die perfekte mechanische Grundlage für anspruchsvolle Fräsprojekte.
- Präzise verarbeiteter, massiver Kreuztisch mit T-Nuten
- Leistungsstarker Gleichstrom-Motor mit permanenter Stromüberwachung
- Motor mit 2-stufiger Getriebeübersetzung für hohe Kraftübertragung
- Bohr-Fräskopf um ±60° neigbar für Fräsarbeiten in jeder Winkellage
- Hohe Rundlaufgenauigkeit (≤ 0,015 mm) durch Kegelrollenlager in der Pinole
- Stabile Schwalbenschwanzführung mit nachstellbaren Keilleisten
- Zweireihige Schrägkugellager in den Achsen (spielfrei einstellbar)
- Übersichtliches Bedienpanel mit digitalem Display (Drehzahl & Bohrtiefe)

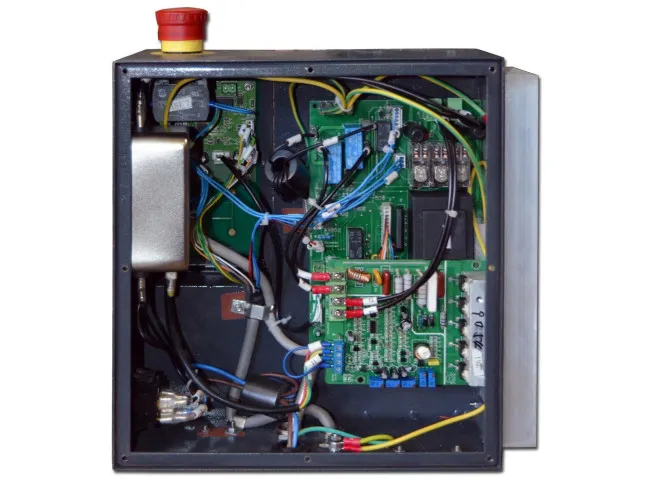

- Sicherheitselektrik in 24V-Ausführung mit Not-Halt-Schlagschalter
- Feinvorschub & mechanisches Schnellwechsel-Spannsystem
- Faltenbalg als Führungsschutz an den Achsen
- Vorbereitete Nut für die spätere Montage von Magnetbändern
Technische Daten der Optimum MH 22V Vario
| Abmessungen & Gewichte | |
|---|---|
| Länge x Breite x Höhe (ca.) | 945 x 650 x 950 mm |
| Gewicht (Netto) | ca. 116 kg |
| Bohr- & Fräsleistung | |
| Messerkopfgröße max. | 52 mm |
| Schaftfräsergröße max. | 12 mm |
| Bohrleistung Stahl (S235JR) | Dauer: 16 mm / Max: 20 mm |
| Elektrische Daten & Antrieb | |
| Leistung Antriebsmotor | 0,95 kW (230V / 50Hz) |
| Drehzahlbereich Vertikalspindel | 90 – 3.000 min⁻¹ (elektronisch regelbar) |
| Getriebestufen / Spindelaufnahme | 2 Stufen / BT 20 |
| Frästisch & Verfahrwege | |
| Horizontalfrästisch (L x B) | 700 x 180 mm (Traglast max. 40 kg) |
| T-Nuten (Anzahl / Größe / Abstand) | 3 / 12 mm / 63 mm |
| Verfahrweg X-Achse / Y-Achse / Z-Achse | 480 mm / 175 mm / 270 mm |
| Pinolenhub / Pinolendurchmesser | 45 mm / 60 mm |
(Hinweis: Das Abbildungsbeispiel der MH 22VD ist nicht Bestandteil dieses Angebots.)
???? Speditionsversand: Die Versandkosten werden für Sie individuell abhängig von Ihrem Empfängerstandort zu bestmöglichen Konditionen ermittelt.
Preis:
3.755,40 €
inkl. 19 % MwSt. zzgl. Versandkosten
