Produktbeschreibung
externer Controller für Mach3 Mach4 und simCNC - 4Mhz / 8MHz
Jetzt mit Umkehrspiel- Kompensation
Support wird nur für unsere Kunden geleistet.
einfache Verdrahtung über Anschlußblöcke
Hutschienenmontage
PC-Verbindung über Ethernet - in Verbindung mit Mach3, Mach4 und simCNC

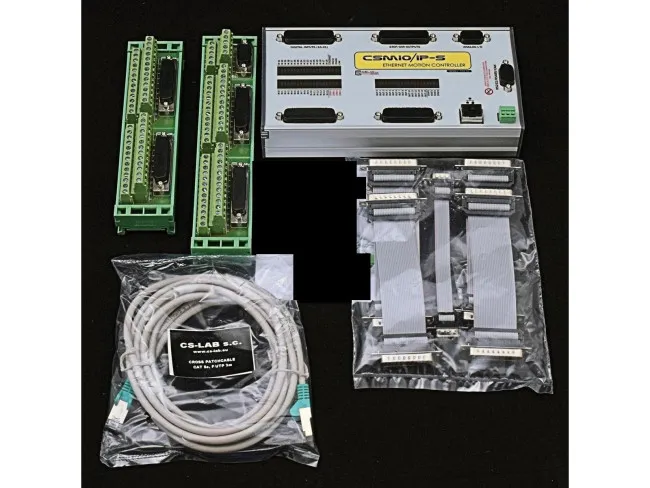

- CNC CSMIO / IP -S -Controller
- 2xDB25 -> Terminal Block Adapter
- 2xDB25 + 1xDB9 -> Terminal Block Adapter
- Ethernet-Anschluss Draht
- 4xDB25 Verbindungsband ( Flachkabel )
- DB9 Verbindungsband
- "Phoenix" 3-Pin- Stromstecker
Besondere Merkmale:
- PC-Anschluss über Ethernet
- 6-Achsen- Controller
- STEP Frequenz bis zu 4 MHz / 8MHz ( Differenzausgänge , sehr beständig gegen Interferenz)
- Extrem stabile Maschinendrehzahlregelung , dank FPGA-und Regelalgorithmen
- 32 digitale Eingänge
- 16 digitale Ausgänge ( Möglichkeit, bis zu 192 Ein-/ Ausgänge 96 durch zusätzliche Module erweitern )
- 4 Analogeingänge / 2 Analogausgänge ( 0-10V)
- Alle I / O sind optisch isoliert , gegen Kurzschluss, Überhitzung, Industrie-Standard geschützt - 24V
- Bis zu 3 Slave-Achse Unterstützung
- Maschinengeometrie Korrektur (Umkehrspielkompensation)
- Spindel Inverter-Steuerung über analoge Ausgänge
- Eine Erweiterung der Funktionalität durch zusätzliche CANopen-Module
Eine Erweiterung der Funktionalität kann durch die folgenden Module erreicht werden:
Eine Erweiterung der Funktionalität kann durch die folgenden Module erreicht werden:
- CSMIO -IO - Modul von 16 zusätzlichen Ein-und 8 Ausgänge ( 24V, optische Isolierung , Überlastschutz ). Es ist möglich bis zu 10 dieser Module als Erweiterung anzuschließen.
- CSMIO - MPG -Anschlussmodul - für die Steuerung der Bewegungen der Maschine mittel elektronischem Handrad, automatische Umschaltung zwischen Drehzahl-und Positionsmodus.
- CSMIO -ENC - Modul für Gewindeschneiden
Massive Aluminium-Gehäuse, dass die Wärme sehr gut und vollkommen zu erfüllen schützt die Elektronik des Geräts.
Komfortable DIN-Schiene.
Erfolgreich entwickelte Software und die Fähigkeit, selbst aktualisieren.
Die Möglichkeit, alle digitalen und analogen Signalen, die von VisualBasic-Makros zu steuern.
Unterstützung für die Störmeldungen der Servoantriebe - sofortige Maschine zu stoppen Bei Ausfall einer Achse.
RESET Unterstützung für die Achsantriebe.
Lesbare LED Bedienelemente auf der Frontplatte zur einfachen Montage.
Kunden, die diesen Artikel kauften, haben auch folgende Artikel bestellt:
Datei
CSMIO/IP-S Firmware für Mach4 zum Download9.01 MBDas Installationsprogramm (CSMIO/IP-S Firmware für Mach4) installiert automatisch die neueste Version. Verwenden Sie für alle zukünftigen Updates das mit dieser Firmware installierte Dienstprogramm „CSMIOMaintenance”. Das Dienstprogramm „CSMIOMaintenance” benötigt eine Internetverbindung.
CSMIO/IP-S Firmware Plugin für Mach3 zum Download4.88 MBErstellt: 12 Dezember 2016
Version: v2.910
File size: 5 MB
Version: v2.910
File size: 5 MB
CSMIO/IP-S Firmware Plugin für Mach3 zum Download4.88 MBErstellt: 11 Februar 2016
Version: v2.851
File size: 5 MB
CSMIO/IP-S Firmware Plugin für Mach3 zum Download
Version: v2.851
File size: 5 MB
CSMIO/IP-S Firmware Plugin für Mach3 zum Download
CSMIO/IP-S User Manual (EN) download6.99 MB
CSMIO/IP-S Bedienungsanleitung (DE) download6.72 MB
Addition 1 – CSMIO/IP – differential outputs EN as PDF3.75 MB
Addition 1 – CSMIO/IP Beilage – Differentialausgabe2.28 MB
Addition 2 – Precise Homing on INDEX – CSMIO/IP-S (DELTA servo drives)949.74 KB
