Schrittmotoren -Steuerung 78 -4

Schrittmotorensteuerung 78 -4    für 4 Achsen Achsen
für 230V
Die Steuerung ist für den industriellen Einsatz an Werkzeugmaschinen wie WEILER, DECKEL oder ähnliche Maschinen vorgesehen.
 Ausgangsseitig 100%ig kurzschlussfest

3St. Endstufen  80 V 7,8 A  Leistungsklasse
1St. Endstufe     48V  4,2A   Leistungsklasse

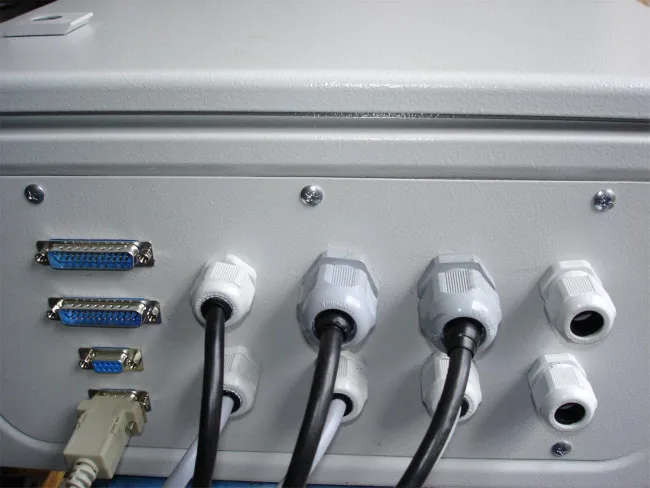

Bild zeigt nur 3 Achs Steuerung



komplett aufgebaute 4 Achs - Steuerung . Steuerung ist parametriert , es muss nur noch der Rechner mit den mitgelieferten Kabel und das Netz angeschlossen werden.

Ritual - Schrank  Maße :  500 x 500 x 210

• Gehäuse Stahlblech - Ritualschrank
• 4 Achsensteuerung für fast jede Software
• Notaus im Lieferumfang enthalten (ein Muss für jede Maschine)
• Mikroschritte 400 - 25000 Schrittauflösung mit Tipschaltern anpaßbar
• direkter von Kühlmittelpumpe    von Mach3
• hochwertige Signalverarbeitung für einen störungsfreien Betrieb
• Kurzschlussfest
• vierte Achse mit eingebaut
• kompatibel zu PCDreh, Mach3, PCNC, 4CAM und andere
• automatische Stomabsenkung bei Stillstand der Motoren
• durch Micro Schrittbetrieb - Laufruhe der Motoren
• durch die Spannung von 80V und 7,8 A ist diese Steuerung den meisten überlegen
• die angeschlossenen Motoren erreichen dabei ihre angegebene Leistung, welches bei den meisten Steuerungen nicht der Fall ist
• Dehzahlsteuerung 0 -5V und 0 -10V Freqenzumrichter ( Mach3 )
• mit Notaus  Schalter Moeller
• direkter Anschluß eines elektronischen Handrades möglich
• Spindel Start / Stopp
• Anschlußmöglichkeit bis zu 4 Referenzschalter
