Micro Step 78-3 Netzwerk Drehmaschine 400V

3 Achsensteuerung für Schrittmotoren  für Drehmaschine

• mit elektronischem Handrad
• und Frequenzumrichter
• Verbindung PC zur Steuerung mittels Netzwerkverbindung
• Vorschub und Drehzahl stufenlos über Handradpotis regelbar

Micro Step Anlage 78 - 3 Netzwerk für 400V


• mit ENC - Modul zum Gewinde schneiden
• Frequenzumrichter Hitachi Vector 400V 1,5Kw
• elektronisches Handrad
• IP-S  bis 6 Achsen
• 230V Ausgang  (Kühlung)
• Anschluß für 16 Eingänge ( Referenzschalter , WLT ; Index u.s.w. )
• Spindel Start / Stop

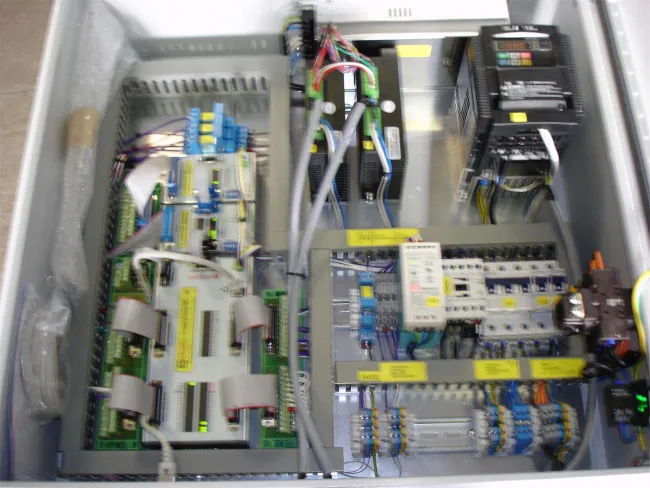

• Rittal Schaltschrank - pulverbeschichtet
• 3 Achsensteuerung für Mach3, Mach4, simCNC
• 2 Achsen 7,8A
• 3. Achse 4,2A für WZW
• Notaus Anschluß
• 0-10V Drehzahl - Ausgang
• Mikroschritte 400 - 25000 Schrittauflösung mit Tippschaltern anpaßbar
• direkter Anschluß von Kühlmittelpumpe, angesteuert von Mach3
• Anschlüsse, Steckverbindungen sind frontseitig ausgeführt
• hochwertige Signalverarbeitung für einen störungsfreien Betrieb 24V Signalpegel
• kurzschlussfest
• vierte bereis enthalten  Achse
• automatische Stomabsenkung bei Stillstand der Motoren
• durch Micro Schrittbetrieb - hohe Laufruhe der Motoren
• durch die Spannung/Stromstärke von 80V /7,8A ist diese Steuerung den Meisten überlegen
• die angeschlossenen Motoren erreichen dabei ihre maximale Leistung

alle Bauteile sind in Industriestandarts ausgeführt , Dauerbetrieb ohne externe Kühlung
