- Produktbeschreibung
Anbausäze und Kugelumlaufspindeln für diese Maschine auch bei uns erhältlich.

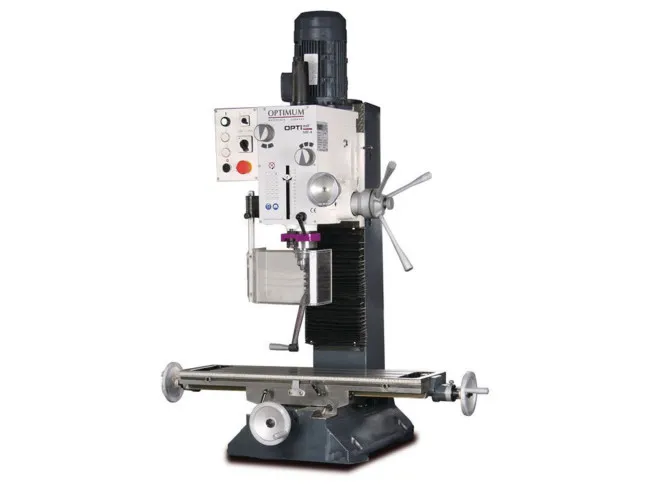

Optimum OPTImill MB 4:
Universelle Präzisions-Bohr-Fräsmaschine mit zweistufigen Antriebsmotor mit Schaltgetriebe für optimale Kraftübertragung
- Schwere, massive Gussausführung
- Zweistufiger Qualitäts-Industrie-Elektromotor
- Bedienungsfreundliches Bedienpanel mit Not-Halt-Schlagschalter
- Gewindeschneidfunktion
- Höhenverstellbare und groß dimensionierte Schutzscheibe
- Manueller Pinolenvorschub mit Feinvorschub
- Hohe Laufruhe durch geschliffene, im Ölbad laufende Getriebezahnräder
- Bohrtiefenanschlag
- Großer Drehzahlbereich von 95 - 3.200 min-1 durch 12 schaltbare Geschwindigkeiten
- Rechts/Linkslauf
- Getriebekopf ± 60° schwenkbar
- Säule mit Schwalbenschwanzführung, handgeschabt
- Massiver und groß dimensionierter Kreuztisch, präzise oberflächenbearbeitet mit nachstellbare Keilleisten
- Nachstellbare Keilleisten
Betriebsart „Gewindeschneidmodus“
- Motor wird durch Bewegen des Pinolenhebels nach unten aktiviert
- Mit Erreichen der eingestellten Tiefe erfolgt eine Drehrichtungsumkehr der Spindel
- Der Maschinengewindebohrer dreht sich wieder aus dem Werkstück heraus
- Wenn die Pinole wieder komplett bis zum Schaltpunkt eingefahren ist, wird die Drehung der Spindel angehalten
Technische Daten der Optimum MB 4:
| Motor | 1,1 / 1,5 kW / 400 V / 3 Ph ~50 Hz |
| Bohrleistung Stahl (S235JR) | 32 mm |
| Dauerbohrleistung Stahl (S235JR) | 28 mm |
| Messerkopfgröße | 63 mm |
| Schaftfräsergröße | 28 mm |
| Pinolenhub | 120 mm |
| Pinolendurchmesser | 75 mm |
| Spindelaufnahme | MK 4 / M16 |
| Ausladung | 275 mm |
| Spindeldrehzahlen | 95 - 3.200 min-1 |
| Getriebestufen | 2 x 6 Stufen |
| Vertikalspindel Drehbereich Fräskopf Z - X Ebene | |
| Kreuztischgrösse (LxB) | 800 x 240 mm |
| Traglast Kreuztisch | 80 kg |
| T-Nutengrösse /Anzahl / Abstand | 14 mm / 3 / 63 mm |
| Abstand Spindel - Kreuztisch max. | 460 mm |
| Verfahrweg X - Achse | 450 mm |
| Verfahrweg Y - Achse | 195 mm |
| Verfahrweg Z - Achse | 430 mm |
| Abmessungen (LxBxH) ca. | 1.100 x 850 x 1.150 mm |
| Gesamtgewicht ca. | 320 kg |
Lieferumfang & Ausstattung
- Adapter MK 3 - MK 4
- Anzugsstange M 16
- Bedienwerkzeug
