- Produktbeschreibung
Produktbeschreibung

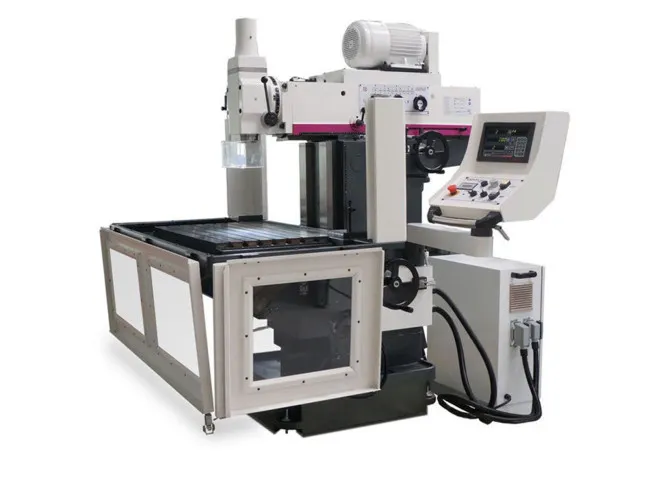

OPTImill MZ 2
Fräsmaschinen mit 3-Achsen-Positionsanzeige
Beschreibung
- Werkzeugfräsmaschinen mit digitaler 3-Achsen-Positionsanzeige DP700 von NEWALL
- Vielseitiger Anwendungsbereich
- Alle Führungen gehärtet und präzisionsgeschliffen und durch Keilleisten
nachstellbar - Schwalbenschwanzführung in der X-und Y-Achse
- Flachführung der Z-Achse
- Automatischer Vorschub in X-, Y- und Z-Achse
- Alle Achsen mit Kugelumlaufspindeln
- Vorschub über Inventer stufenlos einstellbar
- Einfache Bedienung der Schaltelemente
- Robuster Maschinenaufbau
- Zentralschmierung
- Groß dimensionierte Handräder mit Skala
- Maschinenlampe
- Kühlmitteleinrichtung
- Drehzahlanzeige
Ausstattungsdetails:
- Digitale Positionsanzeige DP 700
Kreuztischumhausung
- Aufklappbar
Alle Achsen
- mit Kugelumlaufspindel
OPTI Bedienpanel
- Integriertes Schaltpult
- Integrierte digitale Positionsanzeige DP 700
- Integrierte Drehzahlanzeige
Schaltschrank
- Extern
- Groß dimensioniert
- 24 V Elektrik
Kreuztisch
- Massiv
- Exakt
- Groß dimensioniert
- Präzise oberflächenbearbeitet
Technische Daten
Abmessungen und Gewichte
Länge (Produkt) ca.: 1239mm
Breite/Tiefe (Produkt) ca.: 1168mm
Höhe (Produkt) ca.: 1900mm
Gewicht (Netto) ca.: 1400kg
Bohr-Fräsleistung
Fräskopf Schwenkbereich: ± 90°
Messerkopfgröße max.: 100mm
Messerkopfgröße max.: 100mm
Schaftfräsergröße max.: 25mm
Bohrleistung Stahl (S235JR): 30mm
Dauerbohrleistung Stahl (S235JR): 26mm
Elektrische Daten
Gesamt Anschlusswert: 4kW
Leistung Antriebsmotor: 2,2kW
Anschlussspannung: 400V
Netzfrequenz: 50Hz
Frästisch horizontal
Horizontalfrästisch Länge: 750mm
Horizontalfrästisch Breite: 320mm
Abstand Vertikalspindel - Horizontalfrästisch min.: 75mm
Abstand Vertikalspindel - Horizontalfrästisch max.: 410mm
Horizontalfrästisch T-Nuten Größe: 14mm
Horizontalfrästisch T-Nuten Anzahl: 5
Horizontalfrästisch T-Nuten Abstand: 63mm
Abstand Horizontalspindel - Horizontalfrästisch min.: 70mm
Abstand Horizontalspindel - Horizontalfrästisch max.: 400mm
Horizontalfrästisch Traglast max.: 285kg
Frästisch vertikal
Vertikalfrästisch Länge: 830mm
Vertikalfrästisch Breite: 250mm
Vertikalfrästisch T-Nuten Größe: 14mm
Vertikalfrästisch T-Nuten Anzahl: 2
Vertikalfrästisch T-Nuten Abstand: 63mm
Kühlschmiermittelsystem
Kühlmittelpumpe(n) Antriebsleistung: 95W
Verfahrweg
Verfahrweg X-Achse manuell: 400mm
Verfahrweg Y-Achse manuell: 200mm
Verfahrweg Z-Achse manuell: 335mm
Verfahrweg X-Achse automatisch: ca. 310mm
Verfahrweg Y-Achse automatisch: ca. 160mm
Verfahrweg Z-Achse automatisch: 295mm
Vertikalspindel
Vertikalspindel Ausladung: 100mm
Vertikalspindel Spindelaufnahme: ISO 40 DIN 2080
Vertikalspindel Drehzahlbereich: 50 – 1890min¯¹
Vertikalspindel Drehbereich Fräskopf Z - X Ebene: ± 90°
Vertikalspindel Anzahl der Drehzahlbereiche: 12Stufen
Vertikalspindel Anzugsstange: M 16
Vertikalspindel Pinolenhub: 120mm
Vertikalspindel Belastung max.: 1100 Nm
Vertikalspindel Belastung max.: 1100 Nm
Vorschub Geschwindigkeit
Vorschub Geschwindigkeit X-Achse: 10 – 600mm/min
Vorschub Geschwindigkeit Y-Achse: 10 – 600mm/min
Vorschub Geschwindigkeit Z-Achse: 10 – 600mm/min
Motor(en)
Eilgang X-Achse Leistung Antriebsmotor: 0,375kW
Eilgang Y-Achse Leistung Antriebsmotor: 0,375kW
Eilgang Z-Achse Leistung Antriebsmotor: 0,375kW
Lieferumfang
- Adapter ISO 40/MK3
- Aufnahme MK1 und MK 2
- Frässpindel Horizontalfräsen Ø 27 mm
- Bedienwerkzeug
