- Produktbeschreibung
Produktbeschreibung
Der angegebene Preis ist zzgl. Vorfracht!

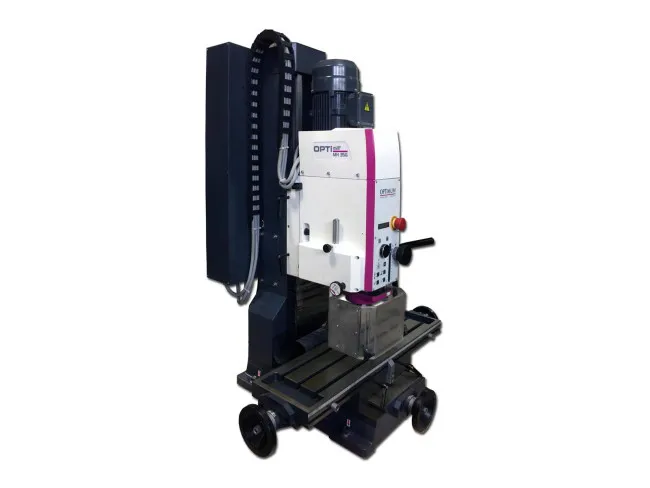

Die Optimum MH 35G Fräsmaschine mit 1,5 kW Leistung wird mit einem Schaltgetriebe ausgeliefert und die Optimum MH 35V wird einem elektronisch stufenlos regelbarerem Antrieb angeboten.
Technische Daten der Optimum MH 35G und MH 35V im Vergleich
Details zur Aussattung
Bedienpanel Die Folientastatur des Bedienpanels der Optimum MH-Serie hat eine benutzerfreundliche Oberfläche und ist auf Langlebigkeit ausgelegt. Das auf Augenhöhe gut ablesbare digitale Display zeigt die Bohrtiefe sehr gut an. Ebenso ist der Not-halt-Schlagschalter gut erreichbar.
Im Bedienpanel der 50G sind die folgende Funktionen enthalten: Stufenauswahl Antriebsmotor, Spindeldrehrichtung, Bohrtiefe mm / inch, Nullpunkt und Gewinde bohren
Der Pinolenvorschub wird über den Pinolenhebel gewährleistet, zusätzlich ist eine Kupplung zum umschalten von Handgrobvorschub zu Handfeinvorschub enthalten.
Durch die qualitativ sehr hochwertigen Kegelrollenlager wird eine sehr hohe Rundlaufgenauigkeit von unter 0,015mm (gemessen in der Pinole) erzielt.
Die Grauguss Säule beherbergt massive Schwalbenschwanzführungen von größter Stabilität und optimaler Präzision, welche über Keilleisten jederzeit nachjustiert werden können. Die Lamellen-Schutzabdeckung aus Edelstahl schützt die Baugruppen vor Korrosion und vor ungewollten Ablagerungen.
Der T-Nuten Kreuztisch der Fräsmaschine von Optimum ist groß und vor allem massiv dimensioniert. Er kann über 3 Handräder verstellt werden. Die präzise Oberfläche, die Längsmaß-Skala und die einstellbaren Endanschläge versprechen hohe Wiederholgenauigkeit.
passendes Zubehör für die Optimum OPTImill MH 35G MH 35V
Gewindeschneidapparat
[products products_models='3352042']
Startersatz
[products products_models='3353282,3338165-CNC']
Halter
[products products_models='3353306,3536303,3353304,3352069,3353305,3353302']
Werkzeughilfen
[products products_models='3353307,3536290,3536193,3353301,3385052,3352195,3351171']
Spannzagen
[products products_models='3441122,3352054,3352046']
Tragesysteme
[products products_models='3353014,3381012']
Bohrfutter
[products products_models='3050608,3050610,3050623,3050626,3352042']
Fräser und Bohrer
[products products_models='3352255,3352118,3352116,3051002,3350203']
Spannwerkzeug
[products products_models='3352016,3353022,3354001']
Rundteiletisch
[products products_models='3356365,3354165,3356110,3356150,3356125']
Kühlmitteleinrichtung
[products products_models='3352002,3356660,3356663']
Weldon Halter
[products products_models='3353310,3353311,3353312,3353313,3353314,3353315']
Die Optimum MH 35G Fräsmaschine mit 1,5 kW Leistung wird mit einem Schaltgetriebe ausgeliefert und die Optimum MH 35V wird einem elektronisch stufenlos regelbarerem Antrieb angeboten.
Technische Daten der Optimum MH 35G und MH 35V im Vergleich
| MH 35G | MH 35V | |
| Länge (Produkt) | 850 mm | 850 mm |
| Breite/Tiefe (Produkt) | 1030 mm | 1030 mm |
| Höhe (Produkt) | 1340 mm | 1340 mm |
| Gewicht (Netto) | 316 kg | 306 kg |
| Leistung Antriebsmotor | 1,1 / 1,5 kW | 1,5 kW |
| Anschlussspannung | 400 V | 400 V |
| Phase(n) | 3 Ph | 3 Ph |
| Stromart | ~ | ~ |
| Netzfrequenz | 50 Hz | 50 Hz |
| Messerkopfgröße max. | 80 mm | 80 mm |
| Schaftfräsergröße max. | 28 mm | 28 mm |
| Vertikalspindel Ausladung | 215 mm | 215 mm |
| Vertikalspindel Spindelaufnahme | BT 30 | BT 30 |
| Vertikalspindel Drehzahlbereich | 330 - 3000 min-1 | 120 - 3600 min-1 |
| Vertikalspindel Anzahl der Drehzahlbereiche | 2 x 6 | 6 |
| Horizontalfrästisch Länge | 750 mm | 750 mm |
| Horizontalfrästisch Breite | 210 mm | 210 mm |
| Abstand Vertikalspindel - Horizontalfrästisch min. | 440 mm | 440 mm |
| Abstand Vertikalspindel - Horizontalfrästisch max. | 440 mm | 440 mm |
| Horizontalfrästisch T-Nuten Größe | 12 mm | 12 mm |
| Horizontalfrästisch T-Nuten Anzahl | 3 | 3 |
| Horizontalfrästisch T-Nuten Abstand | 63 mm | 63 mm |
| Horizontalfrästisch Traglast max. | 170 kg | 170 kg |
| Verfahrweg X-Achse manuell | 450 mm | 450 mm |
| Verfahrweg Y-Achse manuell | 200 mm | 200 mm |
| Verfahrweg Z-Achse manuell | 460 mm | 460 mm |
| Bohrleistung Stahl (S235JR) | 32 mm | 32 mm |
| Dauerbohrleistung Stahl (S235JR) | 28 mm | 28 mm |
| Vertikalspindel Drehbereich Fräskopf Z - X Ebene | 60 Grad | 60 Grad |
| Vertikalspindel Pinolendurchmesser | 68 mm | 68 mm |
| Vertikalspindel Pinolenhub | 90 mm | 90 mm |
Details zur Aussattung
Bedienpanel Die Folientastatur des Bedienpanels der Optimum MH-Serie hat eine benutzerfreundliche Oberfläche und ist auf Langlebigkeit ausgelegt. Das auf Augenhöhe gut ablesbare digitale Display zeigt die Bohrtiefe sehr gut an. Ebenso ist der Not-halt-Schlagschalter gut erreichbar.
Im Bedienpanel der 50G sind die folgende Funktionen enthalten: Stufenauswahl Antriebsmotor, Spindeldrehrichtung, Bohrtiefe mm / inch, Nullpunkt und Gewinde bohren
Der Pinolenvorschub wird über den Pinolenhebel gewährleistet, zusätzlich ist eine Kupplung zum umschalten von Handgrobvorschub zu Handfeinvorschub enthalten.
Durch die qualitativ sehr hochwertigen Kegelrollenlager wird eine sehr hohe Rundlaufgenauigkeit von unter 0,015mm (gemessen in der Pinole) erzielt.
Die Grauguss Säule beherbergt massive Schwalbenschwanzführungen von größter Stabilität und optimaler Präzision, welche über Keilleisten jederzeit nachjustiert werden können. Die Lamellen-Schutzabdeckung aus Edelstahl schützt die Baugruppen vor Korrosion und vor ungewollten Ablagerungen.
Der T-Nuten Kreuztisch der Fräsmaschine von Optimum ist groß und vor allem massiv dimensioniert. Er kann über 3 Handräder verstellt werden. Die präzise Oberfläche, die Längsmaß-Skala und die einstellbaren Endanschläge versprechen hohe Wiederholgenauigkeit.
passendes Zubehör für die Optimum OPTImill MH 35G MH 35V
Gewindeschneidapparat
[products products_models='3352042']
Startersatz
[products products_models='3353282,3338165-CNC']
Halter
[products products_models='3353306,3536303,3353304,3352069,3353305,3353302']
Werkzeughilfen
[products products_models='3353307,3536290,3536193,3353301,3385052,3352195,3351171']
Spannzagen
[products products_models='3441122,3352054,3352046']
Tragesysteme
[products products_models='3353014,3381012']
Bohrfutter
[products products_models='3050608,3050610,3050623,3050626,3352042']
Fräser und Bohrer
[products products_models='3352255,3352118,3352116,3051002,3350203']
Spannwerkzeug
[products products_models='3352016,3353022,3354001']
Rundteiletisch
[products products_models='3356365,3354165,3356110,3356150,3356125']
Kühlmitteleinrichtung
[products products_models='3352002,3356660,3356663']
Weldon Halter
[products products_models='3353310,3353311,3353312,3353313,3353314,3353315']
OPTImill MH 35 G V Anleitung / Ersatzteileliste / Explosionszeichnung zum Download
