- Produktbeschreibung

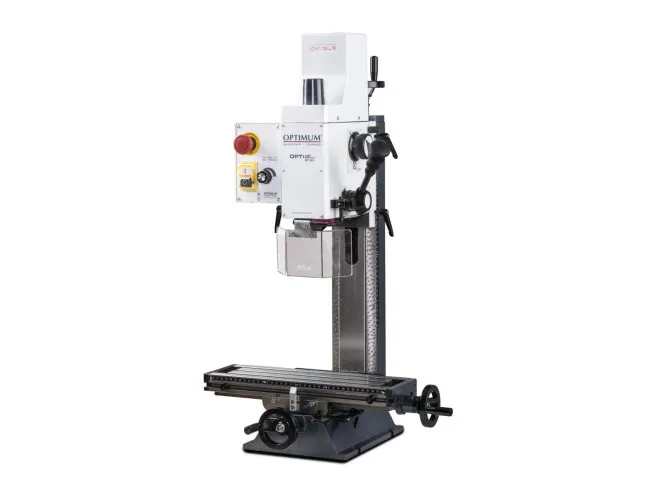

Optimum BF 16 Vario kleine Bohr-Fräsmaschine mit elektronisch stufenlos regelbarem Antrieb für den Modellbauer
Die BF 16 Vario ist ein robuster Allrounder für kleine Bohrarbeiten und Fräsarbeiten. Die Bohrfunktion ist dabei besonders präzise, wodurch die Maschine auch ideal für anspruchsvolle Aufgaben geeignet ist. Ferner überzeugt die Maschine mit ihrer Vielseitigkeit: Sie kann horizontal und vertikal im 2 ½ D Raum arbeiten und ist somit für verschiedene Einsatzbereiche geeignet.
Technische Daten der BF 16 V:
Abmessungen und GewichteLänge (Produkt) ca.505mm
Breite/Tiefe (Produkt) ca.465mm
Höhe (Produkt) ca.795mm
Gewicht (Netto) ca.62kg
Bohr-Fräsleistung
Messerkopfgröße max.52mm
Bohrleistung Stahl (S235JR)16mm
Dauerbohrleistung Stahl (S235JR)12mm
Schaftfräsergröße max.20mm
Elektrische Daten
Anschlussspannung230V
Netzfrequenz50Hz
Frästisch horizontalHorizontalfrästisch Länge400mm
Horizontalfrästisch Breite120mm
Abstand Vertikalspindel - Horizontalfrästisch min.0mm
Abstand Vertikalspindel - Horizontalfrästisch max.275mm
Horizontalfrästisch T-Nuten Größe10mm
Horizontalfrästisch T-Nuten Anzahl3
Horizontalfrästisch T-Nuten Abstand35mm
Normen und Zulassungen
NormDIN EN 55011
EMV-KlasseC1
Verfahrweg
Verfahrweg X-Achse manuell220mm
Verfahrweg Y-Achse manuell160mm
Verfahrweg Z-Achse manuell210mm
Vertikalspindel
Vertikalspindel Ausladung170mm
Vertikalspindel SpindelaufnahmeMK 2 / M10
Vertikalspindel Drehzahlbereich100 – 3000min¯¹
Vertikalspindel Drehbereich Fräskopf Z - X Ebene± 90°
Vertikalspindel Anzahl der Drehzahlbereiche2
Vertikalspindel Steuerung der Drehzahlregelungelektronisch regelbar
Vertikalspindel AnzugsstangeM 10
Vertikalspindel Pinolenhub50mm
Vertikalspindel Leistung Antriebsmotor Normalbetrieb0,5kW
Ausstattungsdetails
- Vielseitige Einsatzmöglichkeiten
- Zweistufige Getriebeübersetzung
- Werkzeugaufnahme MK 2
- Sicherheitselektrik in 24 Volt-Ausführung
- EMV-Filterklasse C1
- Bohr-Fräskopf beidseitig um ± 90° neigbar dadurch Bohr- und Fräsarbeiten in Winkellage nach Bedarf
- Höhenverstellbare und groß dimensionierte Schutzscheibe mit Mikroschalter
- Genaue Zustellung durch positionierbare Skalenringe an allen Handrädern
- Einfache und übersichtliche Bedieneinheit mit Ein-Ausschalter, Potentiometer und Not-Halt-Schlagschalter
- Stufenlos regelbare Drehzahl von 100 bis 3.000 min-1
- Hohe Rundlaufgenauigkeit durch Kegelrollenlager besser als 0,015 mm in der Pinole gemessen
- Stabile Säule mit Schwalbenschwanzführung über Keilleisten nachstellbar an allen 3 Achsen
- Spiel in der Vorschubspindel einstell- und nachstellbar
- Säule seitlich versetzbar für erweiterten Einsatzbereich
- Massiver Kreuztisch mit T-Nuten und Kühlmittelrinne sowie einstellbare Endanschlage
- Eingearbeitete Längsmaß-Skala im Kreuztisch
- Alle Verfahrwege über Skalen ablesbar
- Sauberes Fräsbild durch einzeln festklemmbare Führungen
- Preisgünstig und wertbeständig
Die vielseitigen Einsatzmöglichkeiten des 2-stufigen Getriebes, der Werkzeugaufnahme MK 2 und der Sicherheitselektrik in 24 Volt-Ausführung machen diese Maschine zu einem unverzichtbaren Helfer in der Produktion. EMV-Filterklasse C1 sorgt für die notwendige Sicherheit und Zuverlässigkeit. Der Bohr-Fräskopf ist beidseitig um ± 90° neigbar. Durch diese Funktion können Bohr- und Fräsarbeiten in der gewünschten Winkellage durchgeführt werden. Die höhenverstellbare und groß dimensionierte Schutzscheibe ist mit einem Mikroschalter ausgestattet.Wenn Sie auf der Suche nach einer zuverlässigen und kompakten Fräsmaschine sind, dann ist die BF 16 Vario Fräsmaschine von Mobasi genau das Richtige für Sie. Diese Maschine ist ideal für kleinere Werkstätten, da sie nur wenig Platz in Anspruch nimmt. Die Verarbeitungsqualität ist überzeugend und die Maschine ist sehr einfach zu bedienen. Somit ist die BF 16 Vario Fräsmaschine ideal für alle, die eine hochwertige und zuverlässige Fräsmaschine suchen.
OPTImill BF 16 V Anleitung / Ersatzteileliste / Explosionszeichnung zum Download
