- Produktbeschreibung
Produktbeschreibung

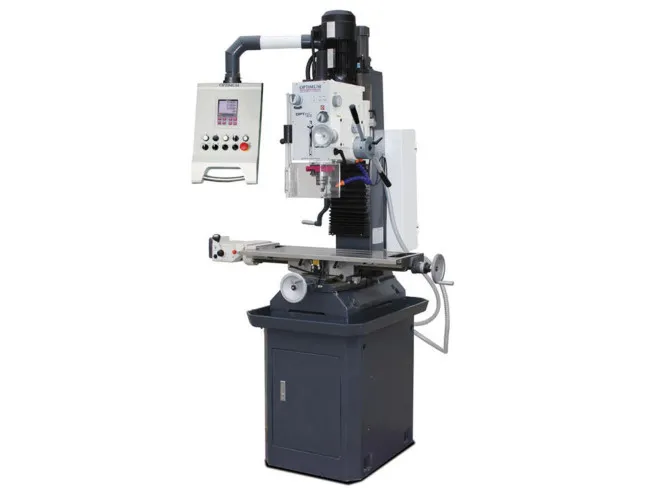

Universelle Bohr-Fräsmaschinen mit digitaler Positionsanzeige DRO 5 und Maschinenunterbau aus Guss. MB 4PV mit elektronisch stufenlos regelbarem Antrieb
- Schwere, massive Gussausführung
- Hohe Laufruhe durch geschliffene, im Ölbad laufende Getriebezahnräder
- Rechts-/Linkslauf
- Automatischer Pinolenvorschub mit manuellem Feinvorschub
- Motorische Positionierung der Z-Achse
- Motorischer Tischvorschub der X-Achse
- Kühlmitteleinrichtung
- Maschinenlampe
- Getriebekopf ± 60° schwenkbar
- Nachstellbare Keilleisten
- Massive Schwalbenschwanzführung der Säule, handgeschabt, für höchste Stabilität und größtmögliche Präzision
- Höhenverstellbare, groß dimensionierte Schutzscheibe mit Mikroschalter
- Bohrtiefenanschlag
- Digitale Positionsanzeige DRO 5
- Bohren / Gewindeschneidfunktion
- Massiver und groß dimensionierter Kreuztisch, präzise oberflächenbearbeitet mit T-Nuten und nachstellbare Keilleisten
- Massiver Maschinenunterbau aus Guss mit Spänerinne
MB 4P:
- Zweistufiger Qualitäts-Industrie-Elektromotor
- Großer Drehzahlbereich von 95 - 3.200 min-1 durch 12 schaltbare Geschwindigkeiten
Technische Daten der Optimum MB 4:
| Motor | 1,1/1,5 kW / 400 V / 3 Ph ~50 Hz |
| Bohrleistung Stahl (S235JR) | 32 mm |
| Dauerbohrleistung Stahl (S235JR) | 28 mm |
| Messerkopfgröße | 63 mm |
| Schaftfräsergröße | 28 mm |
| Pinolenhub | 120 mm |
| Pinolendurchmesser | 75 mm |
| Spindelaufnahme | MK 4 / M 16 |
| Ausladung | 258 mm |
| Spindeldrehzahlen | 95 - 3.200 min-1 |
| Getriebestufen | 2 x 6 Stufen |
| Vertikalspindel Drehbereich Fräskopf Z - X Ebene | +/- 45 Grad |
| Kreuztischgrösse (LxB) | 800 x 240 mm |
| T-Nutengrösse /Anzahl / Abstand | 14 mm / 3 / 80 mm |
| Abstand Spindel - Kreuztisch max. | 420 mm |
| Automatischer Pinolenvorschub | 0,1 / 0,18 / 0,26 mm/U |
| Verfahrweg X - Achse | 560 mm / 480 mm automatisch |
| Verfahrweg Y - Achse | 195 mm |
| Verfahrweg Z - Achse | 350 mm |
| Abmessungen (LxBxH) ca. | 1.600 x 930 x 2.110 mm |
| Gesamtgewicht ca. | 495 kg |
| EMV-Klasse | C2 |
Lieferumfang & Ausstattung
- Maschinenunterbau
- Morsekonus MK 3
- Adapter MK 3 - MK 4
- Anzugsstange M 16
- Bedienwerkzeug
| Gesamt | 139,23 € |
|---|---|
Transportverpackungspauschale | 1 x 34,51 € |
Transportzuschlag | 1 x 104,72 € |
Für Maschinen - kein Nachnahmeversand.
