- Hohe Rundlaufgenauigkeit durch Kegelrollenlager, ≤ 0,015 mm in der Pinole gemessen
- Massiver und groß dimensionierter Kreuztisch, präzise oberflächenbearbeitet mit T-Nuten
- Bedienpanel mit bedienerfreundlicher, schmutz- und wasserresistenter Folientastatur
- Gut ablesbares digitales Display
- Bohrtiefenanschlag
- Rechts-/Linkslauf
- Gewindeschneidmodus
- Drehdrucktaster im Bedienpanel zum Einstellen von Bohrtiefe wahlweise in mm oder inch und Nullpunkt
- Höhenverstellbare Schutzscheibe mit Mikroschalter, gegen umherfliegende Späne und Teile, für größtmöglichen Schutz des Anwenders
- Getriebekopf neigbar ± 30°
- Spiel der Vorschubspindeln einstell- und nachstellbar
- Schwere, stabile und massive Säule aus hochwertigem Grauguss, mit geschliffener und geschabter Schwalbenschwanzführung für hohe Stabilität und Präzision sowie nachstellbaren Keilleisten
- Z-Achse mit Lamellen-Schutzabdeckung aus Edelstahl
- Optionaler, massiver, schwerer Stahlunterbau MSM 3 (Artikel Nr.: 3353014) sorgt für Stabilität
- Zweistufiger Industrie Motor und zusätzlich 6 Getriebestufen
Einstellungen
Versandland
- Produktbeschreibung
Produktbeschreibung

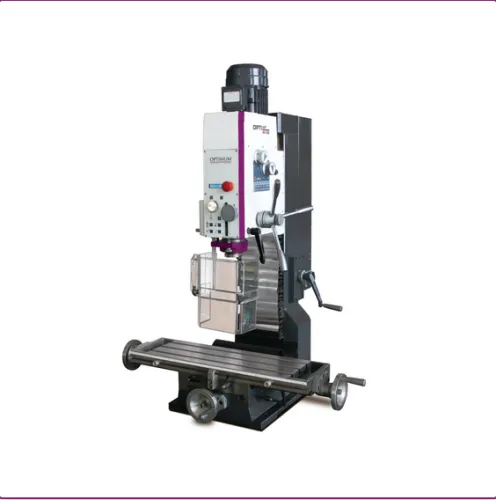

Universelle Präzisions-Bohr-Fräsmaschine MH35 mit Schaltgetriebe
Aktualisierte Version
Beschreibung
- Maschinenfuß verstärkt und keilförmig nach vorne gegossen um im hinteren Bereich durch mehr Material noch mehr Steifigkeit zu erzeugen. Der ganze Tisch kann überfräst werden
- Z-Säulenanbindung sehr stabil
| Ursprungsland | EAN | Zolltarifnummer | |
|---|---|---|---|
China | 4030635050930 | 84593900 |
Technische Daten
Abmessungen und Gewichte
Länge (Produkt) ca. 850mm
Breite/Tiefe (Produkt) ca. 1030mm
Höhe (Produkt) ca. 1340mm
Gewicht (Netto) ca. 318kg
Bohr-Fräskopf
Bohr-Fräskopf Neigebereich ± 30°
Bohr-Fräsleistung
Messerkopfgröße max. 80mm
Schaftfräsergröße max. 28mm
Bohrleistung Stahl (S235JR) 32mm
Dauerbohrleistung Stahl (S235JR) 28mm
Elektrische Daten
Leistung Antriebsmotor 1,1 / 1,5kW
Anschlussspannung 400V
Netzfrequenz 50Hz
Frästisch horizontal
Horizontalfrästisch Länge 750mm
Horizontalfrästisch Breite 210mm
Abstand Vertikalspindel - Horizontalfrästisch max. 440mm
Horizontalfrästisch T-Nuten Größe 12mm
Horizontalfrästisch T-Nuten Anzahl 3 mm
Horizontalfrästisch T-Nuten Abstand 63mm
Horizontalfrästisch Traglast max. 170kg
Normen und Zulassungen
Norm DIN EN 55011
EMV-Klasse C2
Verfahrweg
Verfahrweg X-Achse manuell 450mm
Verfahrweg Y-Achse manuell 200mm
Verfahrweg Z-Achse manuell 460mm
Vertikalspindel
Vertikalspindel Ausladung 215mm
Vertikalspindel Spindelaufnahme BT 30
Vertikalspindel Drehzahlbereich 220 – 3100min¯¹
Vertikalspindel Anzahl der Drehzahlbereiche 2 x 6Stufen
Vertikalspindel Pinolendurchmesser 68mm
Vertikalspindel Pinolenhub 90mm
