OPTImill MH 35 CNC Servomotor 400V

Die Optimum MH 35 Vario CNC Fräsmaschine mit 1,5 kW Leistung wird mit einem elektronisch stufenlos regelbarerem Antrieb, über Frequnenzumrichter mit Vectorregelung, angeboten.

CNC Fräsmaschine Optimum MH 35 Vario CNC Servomotor mit Netzwerksteuerung mit 400V Netzanschluss

• CNC Fräsmaschine Optimum MH 35 Vario CNC Servomotor mit Netzwerksteuerung ( Maschine läuft mit Mach3, Mach4 oder simCNC)
• Hiwin Kugelumlaufspindeln X / Y / Z  25 x 5mm
• Spindellager X und Y Achse  werden getauscht und durch Doppellager ersetzt und modfiziert
• Z- Achse wird eine zusätzliche Lagereinheit eingebaut
• Y-Motor sitzt hinter der Maschine - individuell für Ihre Ansprüche auch vor der Maschine anbringbar
• Zentralschmierung mit Druckverteiler (KG- Muttern werden auch mit geschmiert)
• Schmiernuten in die Führungen eingefräst ( Bild )
• ein elektronisches Handrad mit 2 Poti zur stufenlosen Drehzahl und Vorschubregelung ist dabei
• Servomotoren X und Y Achse 400W (800W an der Achse)
• Schrittmotor Z Achse  750W (1500W an der Achse) inkl. Motorbremse
•  mit Drehzahlsteuerung über Software (Mach3, Mach4 oder simCNC)
• Steuerung mit Servo-Antrieben (Hiwin Servoantriebe 23 bit Auflösung)
• die 4te Achse bereits eingebaut (Schrittmotoren Treiber)
• Referenzschalter an allen Achsen (X, Y, Z)
• Spindel wird durch einen 1,5kW frequenzgregelten Motor angetrieben
• Spindel kann rechs / links drehen zum CNC Gewinde schneiden/fräsen
• Anschluß für Werkzeuglängentaster vorgesehen
• schneller Werkzeugwechsel mit automatischem Spannsystem
• Drehzahl wird in der Software angezeigt
• Auswahloption 400V

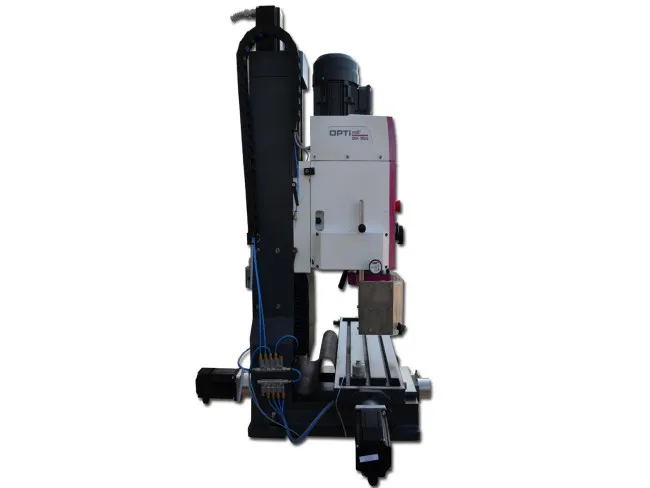

sie sehen: Optimum MH 35

Technische Daten der Optimum MH 35 Vario CNC Servomotor


	MH 35V
Länge (Produkt)	850 mm
Breite/Tiefe (Produkt)	1030 mm
Höhe (Produkt)	1340 mm
Gewicht (Netto)	318 kg
Leistung Antriebsmotor	1,5 kW
Anschlussspannung	400 V
Phase(n)	3 Ph
Stromart	~
Netzfrequenz	50 Hz
Messerkopfgröße max.	80 mm
Schaftfräsergröße max.	28 mm
Vertikalspindel Ausladung	215 mm
Vertikalspindel Spindelaufnahme	BT 30
Vertikalspindel Drehzahlbereich	50 - 4000 min-1
Vertikalspindel Anzahl der Drehzahlbereiche	6
Horizontalfrästisch Länge	750 mm
Horizontalfrästisch Breite	210 mm
Abstand Vertikalspindel - Horizontalfrästisch max.	440 mm
Horizontalfrästisch T-Nuten Größe	12 mm
Horizontalfrästisch T-Nuten Anzahl	3
Horizontalfrästisch T-Nuten Abstand	63 mm
Horizontalfrästisch Traglast max.	170 kg
Verfahrweg X-Achse manuell	450 mm
Verfahrweg Y-Achse manuell	200 mm
Verfahrweg Z-Achse manuell	460 mm
Bohrleistung Stahl (S235JR)	32 mm
Dauerbohrleistung Stahl (S235JR)	28 mm
Vertikalspindel Drehbereich Fräskopf Z - X Ebene	±30°
Vertikalspindel Pinolendurchmesser	68 mm
Vertikalspindel Pinolenhub	90 mm

Norm		DIN EN 55011
EMV-Klasse		C2
