- Produktbeschreibung
Produktbeschreibung

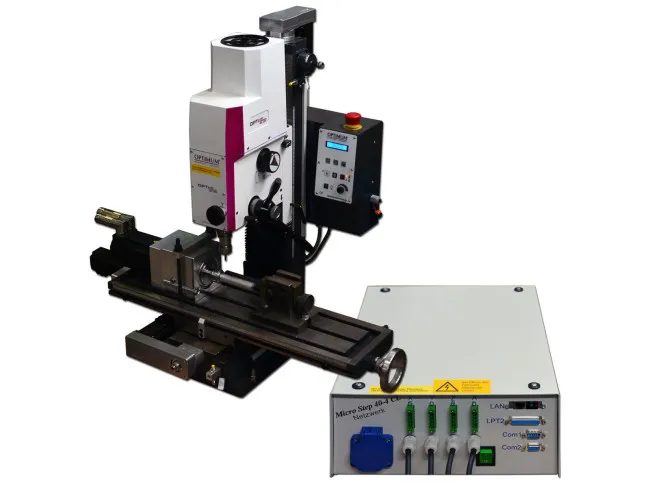

Konfiguration der Closed Loop CNC gesteuerten OPTImill MH 22V
Die 4. Achse ist nicht Teil diese Angebotes, es dient lediglich der Veranschaulichung.
- CNC Anbausätze werden mit Handräder ausgeliefert, um auch weiterhin den manuellen Betrieb zu ermöglichen
- ausgeliefert wird die Maschine ohne montiertes Handrad an der Y - Achse, dieses kann bei Verwendung der Maschine im Handbetrieb mit deraufgesteckten Hülse ausgetauscht werden. Die Maschine sollte jedoch im CNC-Betrieb immer nur mit der ausgelieferten Hülse betrieben werden, da eine hohe Verletzungsgefahr besteht.
Indivudelles Angebot bitte >>hier<< anfordern.
Technische Daten der Optimum MH 22V Vario:
Länge 945 mm Breite/Tiefe 650 mm Höhe 950 mm Gewicht (Netto) 120 kg Leistung Antriebsmotor 0,95 kW Anschlussspannung 230 V Phase(n) 1 Ph Stromart ~ Netzfrequenz 50 Hz Messerkopfgröße max. 52 mm Schaftfräsergröße max. 12 mm Vertikalspindel Ausladung 170 mm Vertikalspindel Spindelaufnahme BT 20 Vertikalspindel Drehzahlbereich 90 - 3000 min-1 Vertikalspindel Anzahl der Drehzahlbereiche 2 Vertikalspindel Steuerung der Drehzahlregelung elektronisch Horizontalfrästisch Länge 700 mm Horizontalfrästisch Breite 180 mm Abstand Vertikalspindel - Horizontalfrästisch min. 370 mm Abstand Vertikalspindel - Horizontalfrästisch max. 370 mm Horizontalfrästisch T-Nuten Größe 12 mm Horizontalfrästisch T-Nuten Anzahl 3 Horizontalfrästisch T-Nuten Abstand 63 mm Horizontalfrästisch Traglast max. 50 kg Verfahrweg X-Achse manuell 480 mm Verfahrweg Y-Achse manuell 175 mm Verfahrweg Z-Achse manuell 370 mm Bohrleistung Stahl (S235JR) 20 mm Dauerbohrleistung Stahl (S235JR) 16 mm Vertikalspindel Drehbereich Fräskopf Z - X Ebene 90 Grad Vertikalspindel Pinolendurchmesser 60 mm Vertikalspindel Pinolenhub 50 mm
Beschreibung der Bohr-Fräsmaschine Optimum MH 22V
- Stabile Bohr-Fräsmaschine mit elektronisch stufenlos regelbarem Antrieb.
- Vorschubspindeln spielfrei einstellbar durch nachstellbare Spindelmuttern
- Stabile Schwalbenschwanzführung, präzisionsgeschliffen und geschabt mit nachstellbaren Keilleisten
- EMV-Filterklasse B (Einsatz in Privathaushalten)
- Alle Führungen sind geschliffen und sichtgeschabt (Öltaschen für die Schmierung)
- Präzise verarbeitet
- Zweireihige Schrägkugellager in den Achsen, spielfrei einstellbar
- Sicherheitselektrik in 24 Volt-Ausführung
- Faltenbalg als Führungsschutz
- Rechts-/Linkslauf
- Bohr-Fräskopf um ± 90 neigbar, für Fräs- und Bohrarbeiten in jeder Winkellage
- Maschinenlampe
- Höhenverstellbare Schutzscheibe mit Mikroschalter gegen umherfliegende Späne und Teile für größtmöglichen Schutz des Anwenders
- Gut lesbare Drehzahlanzeige und Tiefenanzeige, umschaltbar mm/zoll
- Feinvorschub
- Steuerelektronik
- Integrierte Relais-Steuerung
- Motor
- Zweistufige Getriebeübersetzung für eine kraftvolle Übertragung der Motorleistung
- Leistungsstarker Gleichstrom-Motor mit permanenter Stromüberwachung
- Z-Säule und X-Achse
- Vorbereitete Nut für die nachträgliche Montage der Magnetbänder
- Bedienpanel
- Bedienerfreundliche Folientastatur
- Gut ablesbares digitales Drehzahldisplay
- Übersichtlich
- Not-Halt-Schlagschalter
- Energiekette
- Schonende Leitungsführung
- Kegelrollenlager
- Hohe Rundlaufgenauigkeit = 0,015 mm in der Pinole gemessen
- Säule
- Beidseitig um 30 mm versetzbar
- Bei geschwenktem Kopf, längere Verfahrwege und zentrische Bearbeitung des Werkstückes möglich
- Rückseite mit Bohrung
- Leichtes Ölen der Trapezspindel oder Fetten der Kugelumlaufspindeln
- Kreuztisch
- Massiv
- Präzise oberflächenbearbeitet
- Mit T-Nuten
- Nachstellbare Keilleisten
- Über 3 Handräder verstellbar
- Einstellbare Endanschläge
- Y-Achse
- Vorbereitete Nut für die nachträgliche Montage der Magnetbänder
Lieferumfang:- Anzugstange M 10
- digitale Pinolenhubanzeige
- Bedienwerkzeug
Die Versandkosten werden für sie, abhängig vom Empfängerstandort, zu bestmöglichen Konditionen individuell ermittelt.
