Konfiguration der CNC gesteuerten OPTImill MH 20VL im Set II
Technische Daten der Optimum MH 20VL Vario:
Beschreibung der Bohr-Fräsmaschine Optimum MH 20VL
Lieferumfang:
Die Versandkosten werden für sie, abhängig vom Empfängerstandort, zu bestmöglichen Konditionen individuell ermittelt.

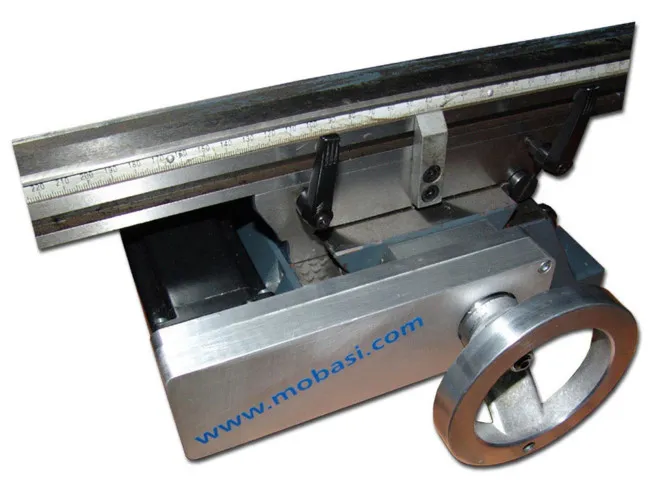

- CNC Anbausätze werden mit Handräder ausgeliefert, um auch weiterhin den manuellen Betrieb zu ermöglichen
- ausgeliefert wird die Maschine ohne montiertes Handrad an der Y - Achse, dieses kann bei Verwendung der Maschine im Handbetrieb mit deraufgesteckten Hülse ausgetauscht werden. Die Maschine sollte jedoch im CNC-Betrieb immer nur mit der ausgelieferten Hülse betrieben werden, da eine hohe Verletzungsgefahr besteht.
- 2,5 Nm; 4,2 A Schrittmotoren
- 5 Nm an der Spindel
- Getriebe ausgebaut
- eingebaute Kugelumlaufspindel X Y Z - Achse
- X / Y - Achse 16 x 4 mm
- Z - Achse 25 x 5 mm ( für eine hohe Steifigkeit der Z .- Achse)
- alle Spindellagerstellen werden für eine höhere Präzission überarbeitet
- zusätzlich werden Doppellager an den Festlagerstellen eingebracht
- Spindelmuttern sind mit dem Maschinenbett fest verschraubt und nicht nur geklemmt
Technische Daten der Optimum MH 20VL Vario:
| Länge | 750 mm |
| Breite/Tiefe | 650 mm |
| Höhe | 820 mm |
| Gewicht (Netto) | 94 kg |
| Leistung Antriebsmotor | 750 W |
| Anschlussspannung | 230 V |
| Phase(n) | 1 Ph |
| Stromart | ~ |
| Netzfrequenz | 50 Hz |
| Messerkopfgröße max. | 52 mm |
| Schaftfräsergröße max. | 20 mm |
| Vertikalspindel Ausladung | 170 mm |
| Vertikalspindel Spindelaufnahme | MK 2 |
| Vertikalspindel Drehzahlbereich | 100 - 3000 min-1 |
| Vertikalspindel Anzahl der Drehzahlbereiche | 2 |
| Vertikalspindel Steuerung der Drehzahlregelung | elektronisch |
| Horizontalfrästisch Länge | 700 mm |
| Horizontalfrästisch Breite | 180 mm |
| Abstand Vertikalspindel - Horizontalfrästisch min. | 255 mm |
| Abstand Vertikalspindel - Horizontalfrästisch max. | 255 mm |
| Horizontalfrästisch T-Nuten Größe | 12 mm |
| Horizontalfrästisch T-Nuten Anzahl | 3 |
| Horizontalfrästisch T-Nuten Abstand | 63 mm |
| Horizontalfrästisch Traglast max. | 50 kg |
| Verfahrweg X-Achse manuell | 410 mm |
| Verfahrweg Y-Achse manuell | 175 mm |
| Verfahrweg Z-Achse manuell | 210 mm |
| Bohrleistung Stahl (S235JR) | 16 mm |
| Dauerbohrleistung Stahl (S235JR) | 12 mm |
| Vertikalspindel Drehbereich Fräskopf Z - X Ebene | 90 Grad |
| Vertikalspindel Pinolendurchmesser | 60 mm |
| Vertikalspindel Pinolenhub | 50 mm |
Beschreibung der Bohr-Fräsmaschine Optimum MH 20VL
- Stabile Bohr-Fräsmaschine mit elektronisch stufenlos regelbarem Antrieb.
- Vorschubspindeln spielfrei einstellbar durch nachstellbare Spindelmuttern
- Stabile Schwalbenschwanzführung, präzisionsgeschliffen und geschabt mit nachstellbaren Keilleisten
- EMV-Filterklasse B (Einsatz in Privathaushalten)
- Alle Führungen sind geschliffen und sichtgeschabt (Öltaschen für die Schmierung)
- Präzise verarbeitet
- Zweireihige Schrägkugellager in den Achsen, spielfrei einstellbar
- Sicherheitselektrik in 24 Volt-Ausführung
- Faltenbalg als Führungsschutz
- Rechts-/Linkslauf
- Bohr-Fräskopf um ± 90 neigbar, für Fräs- und Bohrarbeiten in jeder Winkellage
- Maschinenlampe
- Höhenverstellbare Schutzscheibe mit Mikroschalter gegen umherfliegende Späne und Teile für größtmöglichen Schutz des Anwenders
- Gut lesbare Drehzahlanzeige und Tiefenanzeige, umschaltbar mm/zoll
- Feinvorschub
- Steuerelektronik
- Integrierte Relais-Steuerung
- Motor
- Zweistufige Getriebeübersetzung für eine kraftvolle Übertragung der Motorleistung
- Leistungsstarker Gleichstrom-Motor mit permanenter Stromüberwachung
- Z-Säule und X-Achse
- Vorbereitete Nut für die nachträgliche Montage der Magnetbänder
- Bedienpanel
- Bedienerfreundliche Folientastatur
- Gut ablesbares digitales Drehzahldisplay
- Übersichtlich
- Not-Halt-Schlagschalter
- Energiekette
- Schonende Leitungsführung
- Kegelrollenlager
- Hohe Rundlaufgenauigkeit ≤ 0,015 mm in der Pinole gemessen
- Säule
- Beidseitig um 30 mm versetzbar
- Bei geschwenktem Kopf, längere Verfahrwege und zentrische Bearbeitung des Werkstückes möglich
- Rückseite mit Bohrung
- Leichtes Ölen der Trapezspindel oder Fetten der Kugelumlaufspindeln
- Kreuztisch
- Massiv
- Präzise oberflächenbearbeitet
- Mit T-Nuten
- Nachstellbare Keilleisten
- Über 3 Handräder verstellbar
- Einstellbare Endanschläge
- Y-Achse
- Vorbereitete Nut für die nachträgliche Montage der Magnetbänder
Lieferumfang:
- Werkzeug-Schnellwechsler
- digitale Pinolenhubanzeige
- Kegeldorn MK2 / B16 mit M10 Anzugsgewinde
- Bedienwerkzeug
Die Versandkosten werden für sie, abhängig vom Empfängerstandort, zu bestmöglichen Konditionen individuell ermittelt.
OPTImill MH 20 V VL VLD Anleitung / Ersatzteileliste / Explosionszeichnung zum Download
