Nachfolgemodell: Optimum OPTImill MH50
Die Optimum BF 46 wird nicht mehr produziert, wir rüsten weiterhin konventionelle BF 46 Modelle auf CNC gesteuerte um.
Aufgrund unserer jahrelanger Erfahrung mit diesen Modellen bieten wir ebenso eine Regenerierung ihrer Fräsmaschine an.
CNC Set II enthält:
sie sehen: Opti BF46 Funktionsvideo
Technische Daten der Optimum BF 46:
Lieferumfang:
Die Optimum BF 46 wird nicht mehr produziert, wir rüsten weiterhin konventionelle BF 46 Modelle auf CNC gesteuerte um.
Aufgrund unserer jahrelanger Erfahrung mit diesen Modellen bieten wir ebenso eine Regenerierung ihrer Fräsmaschine an.
CNC Set II enthält:
Optimum OPTImill BF 46 CNC Fräsmaschine mit Parallelportsteuerung
- Kugelumlaufspindeln X / Y / Z 25 x 5mm
- Spindellager X und Y Achse werden getauscht und durch Doppellager ersetzt und modfiziert

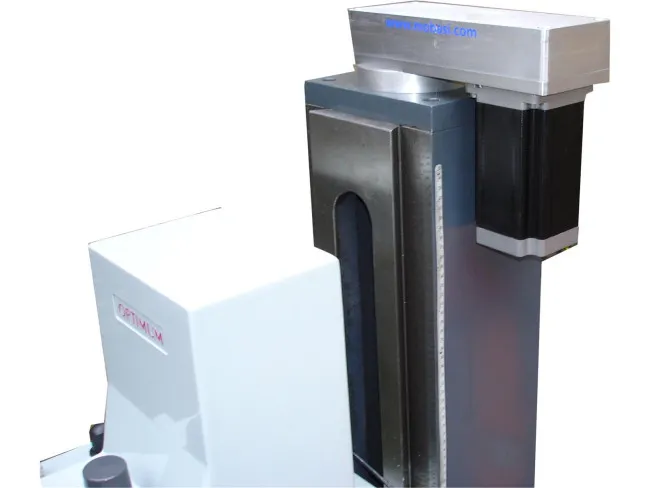

- Z- Achse wird eine zusätzliche Lagereinheit eingebaut
- Y-Motor sitzt hinter der Maschine - individuell für Ihre Ansprüche auch vor der Maschine anbringbar
- Zentralschmierung mit Druckverteiler (KG- Muttern werden auch mit geschmiert)
- Schrittmotoren X und Y Achse 8,6 Nm
- Schrittmotor Z Achse 24 Nm
- mit Drehzahlsteuerung über Software (Mach3) umschaltbar auf manuell
- Steuerung Micro Step 76-3 8A 80V (gegen Aufpreis auch mit Servosteuerung)
- Referenzschalter X Y Z Achsen
- Gasdruckfedern für Z Achse (Aufpreis)
- Spindel wird durch einen 2,2kW Brushless Motor angetrieben
sie sehen: Opti BF46 Funktionsvideo
Technische Daten der Optimum BF 46:
| Motor | 2,2Kw 230 V ~50Hz |
| Bohrleistung in Guß | Ø 45 mm |
| Bohrleistung in Stahl | Ø 38 mm |
| Fräsleistung Messerkopf | Ø 80 mm |
| Fräsleistung Schaftfräser | Ø 20 mm |
| Ausladung | 260 mm |
| Spindelaufnahme | ISO 40 |
| Pinolenhub | 115 mm |
| Schwenkbereich Kopf | +- 90° |
| Getriebestufen | 3 Stufen |
| Verfahrweg Z - Achse | 541mm |
| Drehzahlen Getriebe langsam | 155 - 600 min-1 mittel 270 - 1400 min-1 |
| Drehzahlen Getriebe schnell | 590 - 3100 min-1 |
| Kreuztischgrösse (LxB) | 850 x 240 mm |
| Verfahrweg Y - Achse | 250 mm |
| Verfahrweg X - Achse | 500 mm |
| T-Nutengrösse | 18 mm |
| Säulendurchmesser | - mm |
| Abmessungen (LxBxH) | 1230 x 948 x 1519 mm |
| Gesamtgewicht | 480kg |
Lieferumfang:
- Anzugstange M 16
- Bedienwerkzeug
