Nachfolgemodell: Optimum OPTImill MH50
Die Optimum BF 46 wird nicht mehr produziert, wir rüsten weiterhin konventionelle BF 46 Modelle auf CNC gesteuerte um.
Aufgrund unserer jahrelanger Erfahrung mit diesen Modellen bieten wir ebenso eine Regenerierung ihrer Fräsmaschine an.
CNC Set II enthält:
sie sehen: Opti BF46 Funktionsvideo
Technische Daten der Optimum BF 46:
Lieferumfang:
Die Optimum BF 46 wird nicht mehr produziert, wir rüsten weiterhin konventionelle BF 46 Modelle auf CNC gesteuerte um.
Aufgrund unserer jahrelanger Erfahrung mit diesen Modellen bieten wir ebenso eine Regenerierung ihrer Fräsmaschine an.

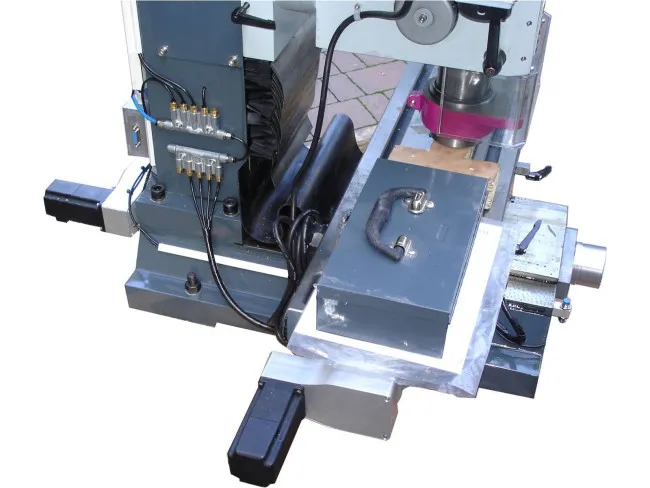

CNC Set II enthält:
- Kugelumlaufspindeln X / Y / Z 25 x 5mm
- Spindellager X und Y Achse werden getauscht und durch Doppellager ersetzt und modfiziert
- Z- Achse wird eine zusätzliche Lagereinheit eingebaut
- Y - Motor auf Wunsch auch hinter der Maschine verbaut
- Zentralschmierung mit Druckverteilern ( KG- Muttern werden auch mit geschmiert )
- Servomotoren X und Y - Achse 400W
- Servomotor Z Achse 1,5 kW
- mit Drehzahlsteuerung umschaltbar Poti oder manuell
- Steuerung Servo 750 / 400 W
- Handrad HR1 LT
- Start / Stopp über Software
- Referenzschalter
- Notaus mit Maschinennotaus kombiniert
- Spindel wird durch einen 2,2 kW Brushless Motor angetrieben
sie sehen: Opti BF46 Funktionsvideo
Technische Daten der Optimum BF 46:
| Motor | 2,2Kw 230 V ~50Hz |
| Bohrleistung in Guß | Ø 45 mm |
| Bohrleistung in Stahl | Ø 38 mm |
| Fräsleistung Messerkopf | Ø 80 mm |
| Fräsleistung Schaftfräser | Ø 20 mm |
| Ausladung | 260 mm |
| Spindelaufnahme | ISO 40 |
| Pinolenhub | 115 mm |
| Schwenkbereich Kopf | +- 90° |
| Getriebestufen | 3 Stufen |
| Verfahrweg Z - Achse | 541mm |
| Drehzahlen Getriebe langsam | 155 - 600 min-1 mittel 270 - 1400 min-1 |
| Drehzahlen Getriebe schnell | 590 - 3100 min-1 |
| Kreuztischgrösse (LxB) | 850 x 240 mm |
| Verfahrweg Y - Achse | 250 mm |
| Verfahrweg X - Achse | 500 mm |
| T-Nutengrösse | 18 mm |
| Säulendurchmesser | - mm |
| Abmessungen (LxBxH) | 1230 x 948 x 1519 mm |
| Gesamtgewicht | 480kg |
Lieferumfang:
- Anzugstange M 16
- Bedienwerkzeug
