Nachfolgemodell: Optimum OPTImill MH50
Die Optimum BF 46 wird nicht mehr produziert, wir rüsten weiterhin konventionelle BF 46 Modelle auf CNC gesteuerte um.
Aufgrund unserer jahrelanger Erfahrung mit diesen Modellen bieten wir ebenso eine Regenerierung ihrer Fräsmaschine an.
CNC Set II enthält:
Technische Daten der Optimum BF 46 CNC Fräsmaschine:
Lieferumfang:
Die Optimum BF 46 wird nicht mehr produziert, wir rüsten weiterhin konventionelle BF 46 Modelle auf CNC gesteuerte um.
Aufgrund unserer jahrelanger Erfahrung mit diesen Modellen bieten wir ebenso eine Regenerierung ihrer Fräsmaschine an.
CNC Set II enthält:

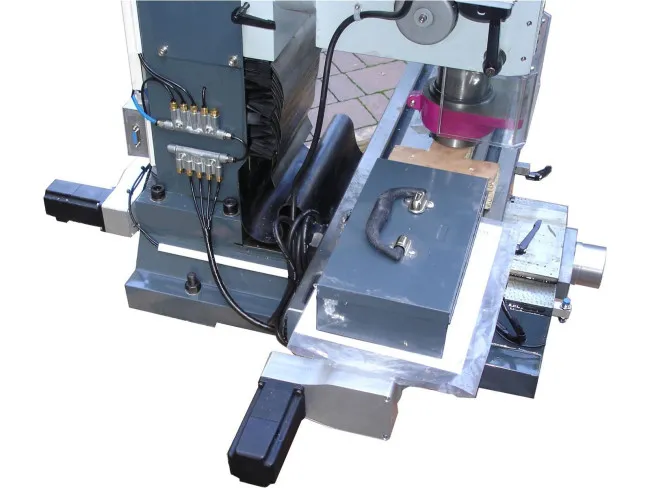

BF46 CNC Servo - Netzwerk CSMIO -S
Die BF 46 CNC Servo wird mit Mach3 / Mach4 angesteuert. Die CNC-Fräsmaschine wird über PC in Kombination mit Netzwerk-Steuerung angesteuert.
sie sehen: Opti BF46 FunktionsvideoDie BF 46 CNC Servo wird mit Mach3 / Mach4 angesteuert. Die CNC-Fräsmaschine wird über PC in Kombination mit Netzwerk-Steuerung angesteuert.
- Kugelumlaufspindeln X / Y / Z 25 x 5mm
- Spindellager X und Y Achse werden getauscht und durch Doppellager ersetzt und modfiziert
- Z-Achse wird eine zusätzliche Lagereinheit eingebaut
- Y-Motor sitzt hinter der Maschine
- Zentralschmierung mit Druckverteilern (KG-Muttern sind mit geschmiert)
- Servomotoren X und Y - Achse 400W (Spindel 800W)
- Servomotor Z Achse 750Kw (Spindel 1,5 kW)
- mit Drehzahlsteuerung umschaltbar zwischen Software oder Poti
- Steuerung Servo 750 / 400 W und 4te Achse Schrittmotoren Steuerung 48V 4,2A
- problemloser Anschluß eines RT150 da die Elekronik mit 3m Anschlußkabel bereits eingebaut.
- elektronisches Handrad - MPG ( stufenlose Regelung der Drehzahl und Vorschub )
- Anschluß für Werkzeuglängentaster eingebaut
- Start / Stopp ser Spindel Software
- Referenzschalter / Sicherheitsschalter
- Notaus mit Maschinennotaus kombiniert
- Spindel wird durch einen 2,2 Kw Brushless Motor angetrieben.
- Drehzahlanzeige im Bedienpult
Technische Daten der Optimum BF 46 CNC Fräsmaschine:
| Motor | 2,2Kw 230 V ~50Hz |
| Bohrleistung in Guß | Ø 45 mm |
| Bohrleistung in Stahl | Ø 38 mm |
| Fräsleistung Messerkopf | Ø 80 mm |
| Fräsleistung Schaftfräser | Ø 20 mm |
| Ausladung | 260 mm |
| Spindelaufnahme | ISO 40 |
| Pinolenhub | 115 mm |
| Schwenkbereich Kopf | +- 90° |
| Getriebestufen | 3 Stufen |
| Verfahrweg Z - Achse | 541mm |
| Drehzahlen Getriebe langsam | 155 - 600 min-1 mittel 270 - 1400 min-1 |
| Drehzahlen Getriebe schnell | 590 - 3100 min-1 |
| Kreuztischgrösse (LxB) | 850 x 240 mm |
| Verfahrweg Y - Achse | 250 mm |
| Verfahrweg X - Achse | 500 mm |
| T-Nutengrösse | 18 mm |
| Säulendurchmesser | - mm |
| Abmessungen (LxBxH) | 1230 x 948 x 1519 mm |
| Gesamtgewicht | 480kg |
Lieferumfang:
- Anzugstange M 16
- Bedienwerkzeug
