Nachfolgemodell: Optimum OPTImill MH50
Die Optimum BF 46 wird nicht mehr produziert, wir rüsten weiterhin konventionelle BF 46 Modelle auf CNC gesteuerte um.
Aufgrund unserer jahrelanger Erfahrung mit diesen Modellen bieten wir ebenso eine Regenerierung ihrer Fräsmaschine an.
CNC Set II enthält:
BF 46 CNC Fräsmaschine incl. Netzwerksteuerung mit elektrischem Handrad
Unsere CNC Fräsmaschine wird mit Mach3 / Mach4 in Kombination eines Windows PC über unsere Netzwerksteuerung angesteuert.
Die Einrichtung der CNC-Software Mach3 / Mach4 auf ihren PC ist im Preis enthalten. Gern unterbreiten wir ihnen auch ein Angebot für einen passenden PC / Laptop.
sie sehen: Opti BF46 Funktionsvideo
Technische Daten der Optimum BF 46 CNC Fräsmaschine:
Lieferumfang:
Die Optimum BF 46 wird nicht mehr produziert, wir rüsten weiterhin konventionelle BF 46 Modelle auf CNC gesteuerte um.
Aufgrund unserer jahrelanger Erfahrung mit diesen Modellen bieten wir ebenso eine Regenerierung ihrer Fräsmaschine an.
CNC Set II enthält:
BF 46 CNC Fräsmaschine incl. Netzwerksteuerung mit elektrischem Handrad
Unsere CNC Fräsmaschine wird mit Mach3 / Mach4 in Kombination eines Windows PC über unsere Netzwerksteuerung angesteuert.
Die Einrichtung der CNC-Software Mach3 / Mach4 auf ihren PC ist im Preis enthalten. Gern unterbreiten wir ihnen auch ein Angebot für einen passenden PC / Laptop.
- mit 4ter Achse (nur Elektronik)
- mit Netzwerksteuerung IP-S 6 Achs Modul 4 Mhz
- mit Werkzeuglänentasteranschluß
- Kugelumlaufspindeln X / Y / Z 25 x 5mm
- steuerbar über Netzwerk ( nur mit Mach3 )
- incl. elektrischem Handrad - Vorschub und Drehzahl über Handradpoti stufenlos regelbar

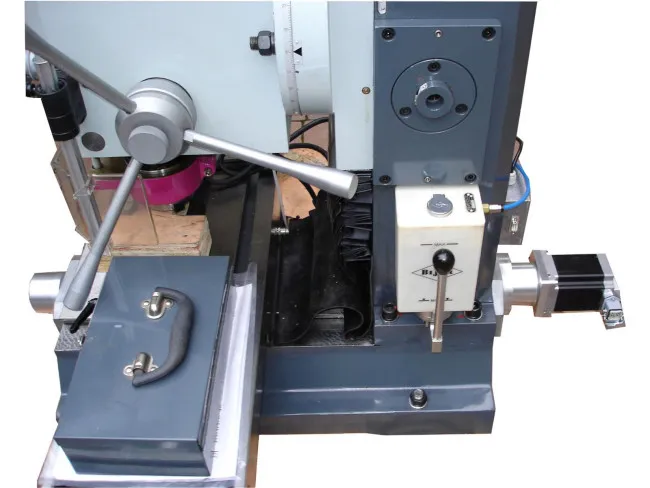

- Spindellager X und Y Achse werden getauscht durch Doppellager ersetzt und modfiziert
- in die Z-Achse wird eine zusätzliche Doppel-Lagereinheit vergebaut
- Y-Motor sitzt hinter der Maschine (Bei Platzmangel ihrerseits auf Anfrage kann der Y-Motor im Installationsprozess auch Vorn angebracht werden)
- Zentralschmierung mit Druckverteilern an allen Achsen und KG-Muttern sind ebenso geschmiert
- Schrittmotoren X und Y-Achse 8,6 Nm
- Schrittmotor Z-Achse 24 Nm
- mit Drehzahlsteuerung über Software (Mach3) umschaltbar auf manuell
- Steuerung Micro Step 76-4 8A 80 V ( gegen Aufpreis als Servosteuerung möglich)
- Referenzschalter X Y Z Achsen
- Spindel ein/aus über Software
- Spindel wird durch einen 2,2 kW Brushless Motor angetrieben
- Anschluß für Werkzeuglängentaster vorhanden
sie sehen: Opti BF46 Funktionsvideo
Technische Daten der Optimum BF 46 CNC Fräsmaschine:
| Motor | 2,2Kw 230 V ~50Hz |
| Bohrleistung in Guß | Ø 45 mm |
| Bohrleistung in Stahl | Ø 38 mm |
| Fräsleistung Messerkopf | Ø 80 mm |
| Fräsleistung Schaftfräser | Ø 20 mm |
| Ausladung | 260 mm |
| Spindelaufnahme | ISO 40 |
| Pinolenhub | 115 mm |
| Schwenkbereich Kopf | +- 90° |
| Getriebestufen | 3 Stufen |
| Verfahrweg Z - Achse | 541mm |
| Drehzahlen Getriebe langsam | 155 - 600 min-1 mittel 270 - 1400 min-1 |
| Drehzahlen Getriebe schnell | 590 - 3100 min-1 |
| Kreuztischgrösse (LxB) | 850 x 240 mm |
| Verfahrweg Y - Achse | 250 mm |
| Verfahrweg X - Achse | 500 mm |
| T-Nutengrösse | 18 mm |
| Abmessungen (LxBxH) | 1230 x 948 x 1519 mm |
| Gesamtgewicht | 480kg |
Lieferumfang:
- Anzugstange M 16
- Bedienwerkzeug
