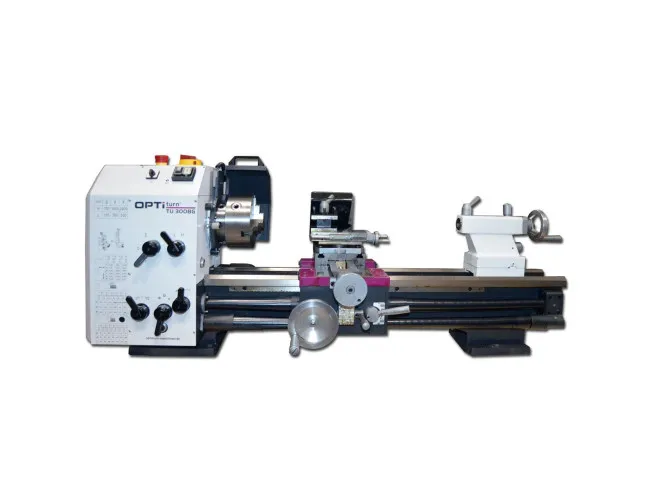

Optiturn TU 3008

Optiturn TU 3008 mit optionalen Maschinenunterbau

• Leit- und Zugspindel-Drehmaschine mit Längs- und Planvorschub
• Vario-Ausführung mit bürstenlosem Motor
• Präzise Verarbeitung
• Leistungsstarker, wartungsfreier Motor
• Große Spindelbohrung Ø 38 mm
• Drehzahl elektronisch regelbar
• Stark verripptes Prismenbett aus Grauguss, induktiv gehärtet und präzisionsgeschliffen
• Gehärtete und geschliffene Bettführungsbahnen
• Garantierte Rundlaufgenauigkeit der Spindelnase besser als 0,009 mm
• Rundlaufgenauigkeit am Drehfutter besser als 0,04 mm
• Rechts-Linkslauf im Bedienfeld schaltbar
• Mit Leitspindel zum Gewindeschneiden oder automatischem Längsdrehen
• Leitspindel in zwei Sinterlagern gelagert
• Automatischer Längs-/Planvorschub
• Leitspindel- und Zugspindelabdeckung
• Handräder am Schlitten mit einstellbarer Feinskalierung 0,04/0,01 mm
• Wechselrädersatz zum Gewindeschneiden
• Drucklager
• Not-Halt-Schlagschalter und Unterspannungsauslösung

Schlitten

• Vierfach-Stahlhalter
• Alle Führungen durch Keilleisten spielfrei nachstellbar
• Großdimensionierter Spanschutz am Oberschlitten

Reitstock

• Zum Kegeldrehen verstellbar
• Reitstock-Pinole und Handrad mit einstellbarer Feinskalierung 0,02 mm
• Schnelle und einfache Verstellung des Reitstockes mittels Klemmhebels

Hauptspindel

• Gehärtet und in nachstellbaren Präzisions-Kegelrollenlagern gelagert

Vorschubgetriebe

• Leichtgängig
• Abgerundete Zahnräder
• im Ölbad laufend

Vorbereitung

• Für Messsystem-Montage der X- und Z-Achse vorbereitet

Lieferumfang:

• 3-Backendrehfutter Ø 160 mm zentrisch spannend
• Feste Zentrierspitze MK3 /MK5
• 4-fach Stahlhalter
• Wechselrädersatz
• Bedienwerkzeug



Technische Daten
	OPTIturn TU 3008	OPTIturn TU 3008G	OPTIturn TU 3008V
Elektrischer Anschluss	400 V / 3 Ph ~50Hz	400 V / 3Ph ~50Hz	230 V / 1Ph ~50Hz
Antrieb Spindel	1,1 kW	1,1 kW	1,5 kW
Spindelkonus	MK 5	MK 5	MK 5
Spindelaufnahme	Camlock DIN ISO 702-2 Nr. 4	Camlock DIN ISO 702-2 Nr. 4	Camlock DIN ISO 702-2 Nr. 4
Spindelbohrung, Stangendurchlass	Ø 38 mm	Ø 38 mm	Ø 38 mm
Vierfachstahlhalter Aufnahmehöhe	25 mm	25 mm	25 mm
Spitzenhöhe	158 mm	158 mm	158 mm
Spitzenweite	800 mm	720 mm	800 mm
Umlauf-Ø über Maschinenbett	310 mm	310 mm	310 mm
Umlauf-Ø über Planschlitten	190 mm	190 mm	190 mm
Bettbreite	180 mm	180 mm	180 mm
Spindeldrehzahl	150 - 2.000 min-1	180 - 2.600 min-1	30 - 3.000 min-1
Stufenanzahl	6 Stufen	6 Stufen	5 Stufen, Drehzahl elektronisch regelbar
Verfahrweg Oberschlitten	65 mm	65 mm	65 mm
Verfahrweg Planschlitten	150 mm	150 mm	150 mm
Längsvorschub im Bereich	0,085 - 0,832 mm/U (9 Vorschübe)	0,085 - 0,832 mm/U (9 Vorschübe)	0,085 - 0,832 mm/U (9 Vorschübe)
Planvorschub im Bereich	0,01 - 0,1 mm/U (9 Vorschübe)	0,01 - 0,1 mm/U (9 Vorschübe)	0,01 - 0,1 mm/U (9 Vorschübe)
Steigung - Metrisch im Bereich	0,2 - 3,5 mm/U (18 Steigungen)	0,2 - 3,5 mm/U (18 Steigungen)	0,2 - 3,5 mm/U (18 Steigungen)
Steigung - Zoll im Bereich	56 - 8 Gg/Zoll (21 Steigungen)	56 - 8 Gg/Zoll (21 Steigungen)	56 - 8 Gg/Zoll (21 Steigungen)
Reitstockaufnahme	MK 3	MK 3	MK 3
Reitstock-Pinolenhub	70 mm	70 mm	70 mm
Länge x Breite x Höhe	1.525 x 705 x 575 mm	1.525 x 705 x 575 mm	1.525 x 705 x 575 mm
Gewicht	226 kg	261 kg	243 kg
