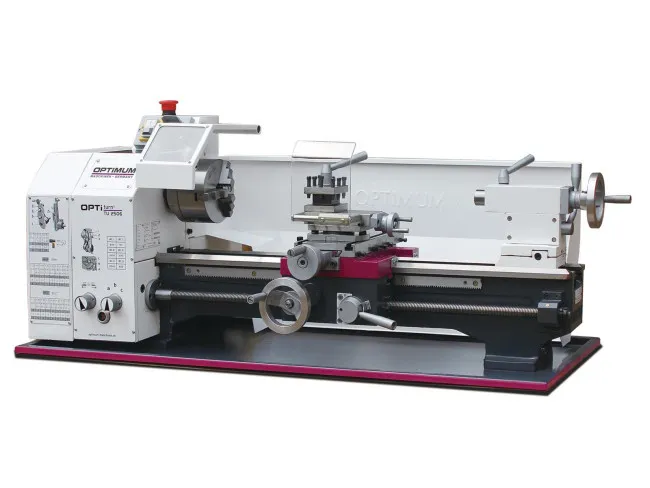

Opti TU2506 (230V oder 400V)

Wahlweise als TU 2506 mit 230V oder 400V Anschlussspannung oder als TU 2506VB mit Varioantrieb und 230V Anschlussspannung

Technische Daten der OPTIturn TU 2506


Elektrischer Anschluß	230 V / 1 Ph ~50 Hz o. 400V / 3 Ph~50 Hz
Leistung Antriebsmotor Spindel	TU 2506 750 W, TU 2506VB 1,1kW
Spindelkonus	MK 4
Spindelbohrung	Ø 26mm
Spindelaufnahme	Kurzkegel
Stahlhalter Aufnahmehöhe	max. 13 mm
Spitzenhöhe	125 mm
Spitzenweite	550 mm
Umlauf-Ø über Maschinenbett	250 mm
Bettbreite	135 mm
Spindeldrehzahl	125 - 2.000 min-1
Stufenanzahl	6 Stufen
Verfahrweg Oberschlitten	70 mm
Verfahrweg Planschlitten	110 mm
Längsvorschub im Bereich
Steigung - Metrisch im Bereich	0,2 - 4 mm/U (21 Steigungen)
Steigung - Zoll im Bereich	56 - 8 Gg/Zoll (21 Steigungen)
Reitstockaufnahme	MK 2
Reitstock - Pinolenhub	65 mm
Abmessungen (L x B x H)	1.250 x 585 x 475 mm
Nettogewicht	125 kg

Beschreibung

• Präzise Verarbeitung
• Leistungsstarker, wartungsfreier Motor
• Stark verripptes Prismenbett aus Grauguss, induktiv gehärtet und präzisionsgeschliffen
• Gehärtete und geschliffene Z-Achse Führungsbahn
• Garantierte Rundlaufgenauigkeit der Spindelnase besser als 0,009 mm
• Rundlaufgenauigkeit am Drehfutter besser als 0,04 mm
• Automatischer Längs- / Leitspindelantrieb
• Leitspindel zum Gewindeschneiden oder automatischen Längsdrehen
• Rechts-/Linkslauf im Bedienfeld schaltbar
• Leitspindel in zwei Sinterlagern gelagert
• Handräder am Schlitten mit einstellbarer Feinskalierung 0,04/0,01 mm
• Wechselräder-Satz in Standardlieferumfang zum Gewindeschneiden
• Drucklager
• Not-Halt-Schlagschalter
• Komplett ausgestattete Maschinen; der Anwender kann nach
  Inbetriebnahme sofort produktiv arbeiten

TU 2506VB:

• Drehzahlregelung leicht einstellbar über Potentiometer
• Digitale Drehzahlanzeige



Ausstattung:
Schlitten

• Vierfach-Stahlhalter
• Alle Führungen durch Keilleisten spielfrei nachstellbar
• Rollgewalzte Trapezspindeln
• Spanschutz am Oberschlitten
• Fräsmaschine BF 20V anbaubar
• Oberschlitten auf Planschlitten verschiebbar

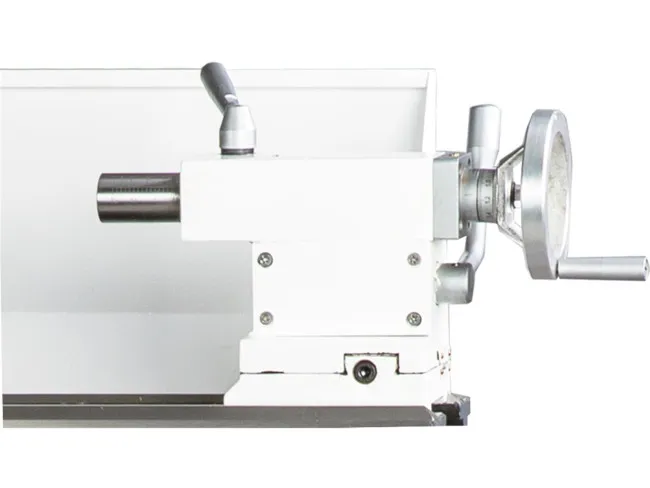

Reitstock

• Zum Kegeldrehen ± 5 mm verstellbar
• Reitstock-Pinole und Handrad mit einstellbarer Feinskalierung 0,02 mm
• Schnelle, einfache und werkzeuglose Verstellung mittels Klemmhebel

Hauptspindel

• Gehärtet und in nachstellbaren Präzisions- Kegelrollenlagern gelagert
• Zwei Kegelrollenlager in P5 Qualität
• Kurzkegel
• Gehärtete Spindelnase mit Ø 26 mm Spindelbohrung

Vorschubgetriebe

• Leichtgängig
• Abgerundete Zahnräder
• Im Ölbad laufend

Lieferumfang:

• Dreibacken-Drehfutter Ø 125 mm, zentrisch spannend
• Feste Zentrierspitze MK 2 und MK 4
• Spritzwand
• Spänewanne
• HSS Drehmeißel
• Vierfach-Stahlhalter
• Wechselräder-Satz
• Bedienwerkzeug
