Opti D 320 x 920 G CNC Servo Netzwerk

CNC Optimum OPTIturn Drehmaschine D320 x 920V mit Servomotoren und Netzwerk Übertragungsstandard.
Unsere CNC Drehmaschine wird mit der Software Mach3 oder Mach4 betrieben.

Angebot ohne Messsystem  (Bild zeigt DPA  ist jedoch nicht in diesem Angebot enthalten), hierfür individuelles Angebot möglich.

Durch den Einsatz unserer Servotechnik können ohne Schrittverlust hohe Geschwindigkeiten gefahren werden.

• mit CSMIO-S ; MPG Handrad ; ENC - Modul
• stufenlose Drehzahlreglung über Vector Umrichter
• mit eingebauter 3 ter Achse für Werkzeugwechsler
• Drehzahl wird auf dem Rechner angezeigt
• Ruhiger Lauf, da geringe Eigenresonanz
• Kugelumlaufspindeln 16mm X und  25mm Z-Achse
• Servomotoren X und Z Achse  750W und 400W
• eingebauter Encoder zum Gewinde schneiden
• Referenzschalter X u. Z Achse
• elektonisches Handrad
• Gehärtete und geschliffene Bettführungsbahnen
• Spindelaufnahme Camlock DIN ISO 702-2 Nr. 4
• Garantierte Rundlaufgenauigkeit der Spindelnase kleiner als 0,015 mm
• Reitstock kann zum Kegeldrehen ± 10 mm verschoben werden
• Rechts-Linkslauf am Bettschlitten über Schaltspindel schaltbar
• Spanschutz am Oberschlitten
• Hauptspindelgetrieberäder leichtgängig, gehärtet und geschliffen
• Geschlossenes Schnellschalt-Vorschubgetriebe
• Maschinenlampe
• Not-Halt-Schalter, Motorschutzschalter, abschließbarer Hauptschalter
• Leitspindelabdeckung

Messsystem gegen Aufpreis erhältlich

Lieferumfang:

• 3-Backenfutter Ø 160 mm
• 4-Backenfutter Ø 200 mm mit universell einstellbaren Backen
• Planscheibe Ø 250 mm
• Feststehende Lünette
• Mitlaufende Lünette
• Mitlaufende Zentrierspitze MK3
• Maschinenunterbau (nicht montiert)
• Spritzwand (nicht montiert)
• Spänewanne
• Drehfutterschutz
• Maschinenlampe
• Gewindeuhr
• 4-fach Stahlhalter
• Wechselrädersatz
• Bedienwerkzeug
• Erstbefüllung mit hochwertigem Mobil-Öl

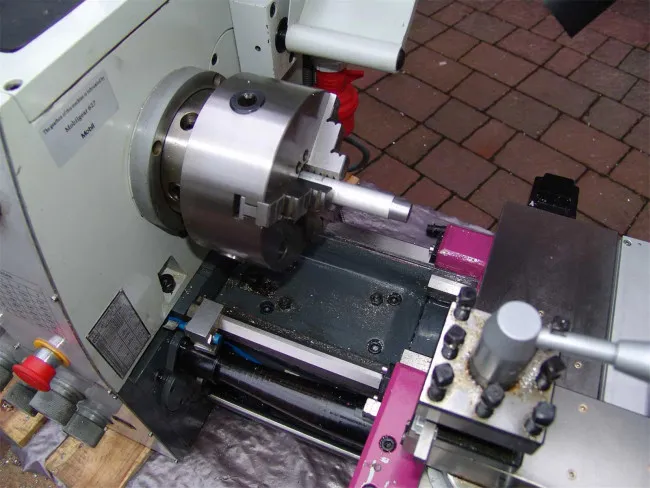

sie sehen: Optiturn D 320


Technische Daten
Spitzenhöhe	160 mm	160 mm
Spitzenweite	920 mm	920 mm
Umlauf-Ø über Maschinenbett	320 mm	320 mm
Umlauf-Ø über Schlitten	190 mm	190 mm
Umlauf-Ø ohne Bettbrücke	430 mm	430 mm
Länge der Bettbrücke	230 mm	230 mm
Spindeldrehzahl	65 - 1800 min-1	65 - 1800 min-1
Stufenanzahl	18 Stufen	18 Stufen
Spindelkonus	MK 5	MK 5
Spindelaufnahme	ASA D 1 - 4“	ASA D 1 - 4“
Spindelbohrung	38 mm	38 mm
Bettweite	181 mm	181 mm
Oberschlitten-Verfahrweg	85 mm	85 mm
Planschlitten-Verfahrweg	162 mm	162 mm
Reitstockkonus	MK3	MK3
Reitstock-Pinolenhub	100 mm	100 mm
Längsvorschub (32)	0,052 - 1,392	0,052 - 1,392
Planvorschub(32)	0,014 - 0,380	0,014 - 0,380
Gewindesteigung-Metrisch	0,4 - 7 mm	0,4 - 7 mm
Steigung - Zoll	56 - 4 Gg/1“	56 - 4 Gg/1“
Vierfachstahlhalter Aufnahmehöhe	max. 16 mm	max. 16 mm
Motorleistung	1,5 kW 400 V ~50 Hz	1,5 kW 400 V ~50 Hz
Abmessungen (L x B x H)	1680 x 760 x 1420 mm	1680 x 760 x 1420 mm
Nettogewicht	410 kg	410 kg
