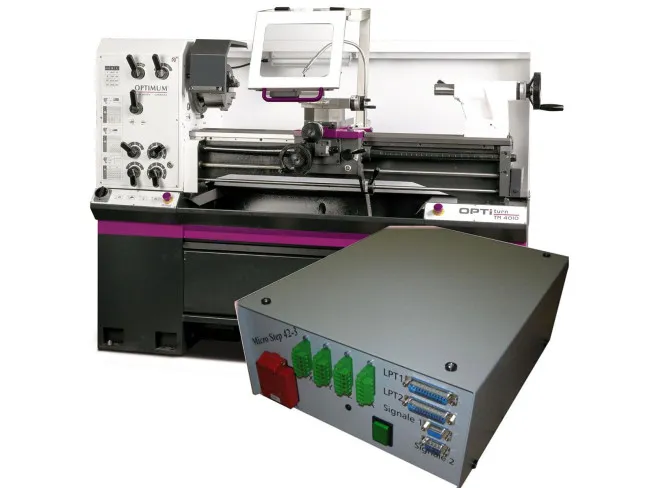

OPTIturn TM 4010 CNC

Dieses Angebot stellt eine Möglichkeit dar, inwiefern die Optimum Drehmaschine OPTIturn TM 4010 auf eine CNC gesteuerte Drehmaschine aufgerüstet werden kann. Es gibt unterschiedlichste Anforderungen an ihren Arbeitsplatz und ihren Bedürfnissen, wie diese Arbeitsmaschine für ihre Zwecke ausgerüstet werden kann - fordern sie gleich ihr individuelles Angebot an.

Im Set der CNC gesteuerten OPTIturn TM 4010 Drehmaschine ist enthalten:

- CNC Steuerung Micro Step 78-2 N 380V (Netzwerksteuerung incl. vorbereitetem Encoderanschluss)
- DualCore Laptop mit vorinstalliertem Windows 10 + vorkonfigurierten und betriebsbereitem Mach 3
- 2 Schrittmotoren (8,6 Nm / 3 Nm - fertig verkabelt)
- Anbausatz OPTIturn TM 4010 CNC Hardware
- Optimum OPTIturn TM 4010

Drehmaschine wird vormontiert ausgeliefert. Nur noch PC mit CNC-Steuerung und CNC-Steuerung mit dem anschlussfertigen Stecksystem der CNC Drehmaschine verbinden.


sie sehen: Beispiele der von uns aufgerüsteten CNC Optimum Drehmaschinen

optional erhältlich:

- austausch der Trapezgewindelspindeln durch Kugelgewindespindeln
- Upgrade auf Varioantrieb zur Optimum OPTIturn TM 4010V
- 3te-Achse in der CNC Steuerung
- 8-fach Werkzeugrevolver
- etc.

CNC-Steuerung Micro Step 78-2 N 380V
- Frequenzumrichter 380V 1,5Kw
- elektronisches Handrad
- IP-S  bis 6 Achsen
- 230V Ausgang  ( gekühlt )
- Anschluß für 16 Eingänge ( Referenzschalter , WLT ; Index u.s.w. )
- Spindel Start / Stop
- Rittal Schaltschrank - pulverbeschichtet
- 2 Achsensteuerung für Mach3
- 2 Achsen 7,8A


Laptop für Mach3
- DualCore minimum 2,2GHz
- Display minimum 1152 x 864
- minimum 2 GB RAM
- minimum 60 GB HDD
- Windows 10
- der persönliche Laptop/Notebook/PC kann auch zugeschickt werden und wir konfigurieren für sie Mach3

Technische Daten der OPTIturn TM 4010

• Länge: 1.950 mm
• Breite/Tiefe: 820 mm
• Höhe: 1.530 mm
• Gewicht: 500 kg
• Leistung Antriebsmotor: 2,2 kW
• Gesamt Anschlusswert: 2,3 kW
• Gesamt Stromaufnahme:
• Elektrische Spannung: 400 V
• Phase(n): 3 Ph
• Stromart: ~
• Netzfrequenz: 50 Hz
• Spindelaufnahme: Camlock DIN ISO 702-2 Nr.5
• Spindelbohrung/Stangendurchlass Durchmesser: Ø 53 mm
• Spitzenhöhe: 200 mm
• Spitzenweite: 1.000 mm
• Umlaufdurchmesser über Maschinenbett: 400 mm
• Umlaufdurchmesser in der Bettbrücke: 250 mm
• Drehzahlbereich: 70 - 2.000 min-1
• Anzahl der Drehzahlbereiche: 8
• Verfahrweg X-Achse: 98 mm
• Verfahrweg Z-Achse: 185 mm
• Reitstockaufnahme: 50 mm
• Reitstock Pinolenhub: 110 mm
• Reitstock Pinolendurchmesser:
• Kühlschmiermittelsystem Leistung Kühlmittelpumpe: 100 W
• Spindelkonus: MK 6
• Vorschubbereich längs: 0,014 - 0,38 mm/U
• Vorschubbereich plan: 0,052 - 1,392 mm/U
• Steigung Metrisch: 0,4 - 7 mm/U
• Steigung Zoll: 56 - 4 Gg/Zoll
• Werkzeughalter Aufnahmegröße: 30 mm
