CNC Drehmaschine OPTIturn TM 3310 Netzwerk 230V
Die Werkzeugmaschine wird mit der Software Mach3 oder Mach4 betrieben.

incl. Einhausung

- mit Sicherheitsglas VSG-2
- u. Sicherheitsschalter mit Verriegelung

CNC OPTIturn TH 3309 mit 8-fach Werkzeugrevolver

CNC OPTIturn TH 3309 mit 8-fach Werkzeugrevolver

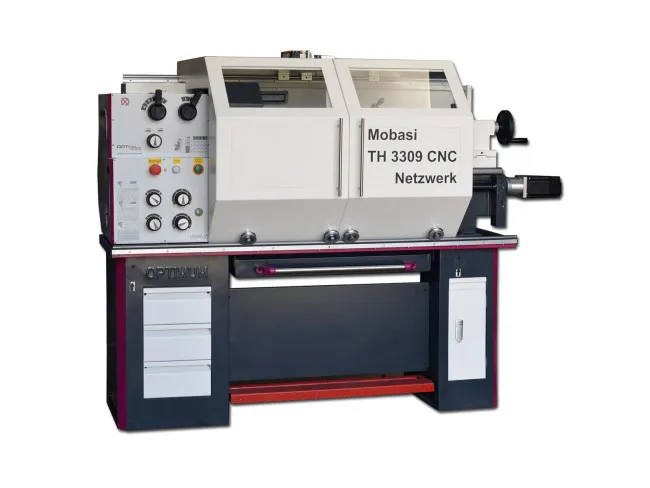

Bild: CNC gesteuerte OPTIturn TH 3309V exemplarisch hier mit >>8-fach Werkzeugrevolver<< (nicht im Angebot enthalten)

Schrittmotoren
Ruhiger Lauf, da geringe Eigenresonanz
Kugelumlaufspindeln X und Z-Achse
Schrittmotoren 8,6 Nm und 3 Nm
Encoder und ENC -Modul zum Gewinde schneiden und zum Spindelabgleich
auch mit Messystem erhältlich ( gegen Aufpreis )
mit Netzwerk - Steuerung Micro Step 78 - 3
Referenzschalter in X und Z Achsen
Frequenzumrichter und stufenlose Drehzahlregelung in allen Schaltstufen
mit CSMIO-S ; MPG Handrad ; ENC - Modul
stufenlose Drehzahlreglung über Vector Umrichter
mit eingebauter 3 ter Achse für Werkzeugwechsler
Drehzahl wird auf dem Rechner angezeigt
elektonisches Handrad
Gehärtete und geschliffene Bettführungsbahnen
Spindelaufnahme Camlock DIN ISO 702-2 Nr. 4
Garantierte Rundlaufgenauigkeit der Spindelnase kleiner als 0,015 mm
Reitstock kann zum Kegeldrehen ± 10 mm verschoben werden
Rechts-Linkslauf über Software
Spanschutz am Oberschlitten
Hauptspindelgetrieberäder leichtgängig, gehärtet und geschliffen
Geschlossenes Schnellschalt-Vorschubgetriebe
Maschinenlampe
Not-Halt-Schalter, Motorschutzschalter, abschließbarer Hauptschalter
Leitspindelabdeckung
Maschinenunterbau mit Werkzeugfach rechts
Herausziehbare Spänewanne mit Führungsschienen

Lieferumfang:

Dreibacken-Drehfutter Ø 160 mm, Nr. 4
LED-Maschinenleuchte
Reduzierhülse MK 5 / MK 3
Nicht mitlaufende Zentrierspitze MK 3
Vierfach-Stahlhalter 16 mm
Wechselzahnräder-Satz
Maschinenunterbau
Maschinenerstbefüllung mit Qualitätsöl
Bedienwerkzeug

Bereits im Lieferumfang inklusive:
Maschinenerstbefüllung mit Qualitätsöl

sie sehen: Optiturn TH 3309

Technische Daten TM3310

Abmessungen und Gewichte

Länge (Produkt) ca.: 1760mm

Breite/Tiefe (Produkt) ca.: 745mm

Höhe (Produkt) ca.: 1320mm

Höhe max. (Produkt) ca.: 1590 (DPA)mm
Gewicht (Netto) ca.: 469kg

Arbeitsbereiche

Spitzenhöhe: 165mm

Spitzenweite: 1000mm

Umlaufdurchmesser über Maschinenbett: 330mm

Umlaufdurchmesser über Planschlitten: 216mm

Bettbreite: 190mm

Drehzahlbereich

Anzahl der Drehzahlbereiche: 9Stufen

Drehzahlbereich: 65 – 2000min¯¹

Elektrische Daten

Leistung Antriebsmotor: 1,5kW

Anschlussspannung: 400V

Netzfrequenz: 50Hz

Spindel

Spindelaufnahme: Camlock DIN ISO 702-2 Nr. 4

Spindelbohrung: 38mm

Stahlhalter Aufnahmehöhe max.: 16mm
Spindelkonus: MK 5

Reitstock

Reitstockaufnahme: MK 3

Reitstock Pinolenhub: 100mm

Reitstock Pinolendurchmesser: 38mm

Steigungen

Steigung Metrisch: 0,4 – 10mm/U

Anzahl der Steigungen Metrisch: 29

Steigung Zoll: 56 – 4Gg/1"

Verfahrweg

Verfahrweg Oberschlitten: 90mm

Verfahrweg Planschlitten: 168mm

Verfahrweg Bettschlitten: 850mm

Vorschub

Vorschubbereich längs: 0,02 – 0,4mm/U

Anzahl der Vorschübe längs: 24

Vorschubbereich plan: 0,01 – 0,2mm/U

Anzahl der Vorschübe plan: 32

OPTIturnTM 3310 Anleitung / Ersatzteileliste / Explosionszeichnung zum Download
