- Schwere, massive Gussausführung
- Hohe Laufruhe durch geschliffene, im Ölbad laufende Getriebezahnräder
- Großer Drehzahlbereich von 95 - 3.200 min-1
- Zweistufiger Qualitäts-Industrieelektromotor
- Groß dimensionierter, massiver Kreuztisch, präzise oberflächenbearbeitet, über 3 Handräder verstellbar, mit eingearbeiteter Längsmaß-Skala
- Einstellbare Endanschläge am Kreuztisch
- Getriebekopf und Tisch können in der Höhe verstellt werden
- Tischführungen sind über nachstellbare Keilleisten präzise einstellbar
- Massive, präzise oberflächenbearbeitete Grundplatte; durch Wegschwenken des Kreuztisches als Arbeitsfläche für besonders hohe Werkstücke verwendbar
- Rechts-/Linkslauf
- Bohrtiefenanschlag
- Gewindeschneidfunktion
Einstellungen
Versandland
- Produktbeschreibung
Produktbeschreibung

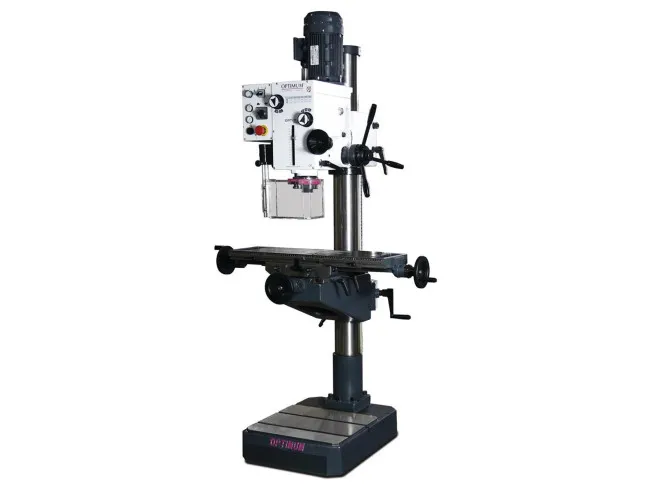

Beschreibung Säulen-Getriebebohrmaschine OPTIdrill DH 40CT
Technische Daten
Allgemeine Informationen
Anzugsstange M 16
Abmessungen und GewichteSäulendurchmesser 115mmLänge (Produkt) ca. 1060mmBreite/Tiefe (Produkt) ca. 745mmHöhe (Produkt) ca. 2090mmGewicht (Netto) ca. 370kg
BohrleistungBohrleistung Stahl (S235JR) 32mmDauerbohrleistung Stahl (S235JR) 25mmGewindeschneiden Stahl (S235JR) M 16Schaftfräsergröße max. 25mmMesserkopfgröße max. 76mm
BohrtischBohrtisch Arbeitsfläche Länge 730mmBohrtisch Arbeitsfläche Breite 210mmBohrtisch T-Nuten Größe 14mmBohrtisch T-Nuten Anzahl 3Bohrtisch T-Nuten Abstand 63mmTraglast Bohrtisch 50kgAbstand Spindel - Bohrtisch max. 600mm
DrehzahlbereichDrehzahlbereich 95 – 3200min¯¹Anzahl der Drehzahlbereiche 2 x 6Stufen
Elektrische DatenLeistung Antriebsmotor 1,1 / 1,5kWAnschlussspannung 400VNetzfrequenz 50Hz
MaschinenfußAbstand Spindel - Maschinenfuß max. 1180mmMaschinenfuß Arbeitsfläche Länge 495mmMaschinenfuß Arbeitsfläche Breite 375mmMaschinenfuß T-Nuten Größe 14mmMaschinenfuß T-Nuten Anzahl 2Maschinenfuß T-Nuten Abstand 230mmMaschinenfuß Länge 670mmMaschinenfuß Breite 470mm
SpindelPinolenhub 120mmPinolendurchmesser 75mmSpindelaufnahme MK 4Ausladung 280mmBohrkopf Drehung 360°Bohrkopf Neigung 45°Pinolenvorschub manuellBohrkopf Höhenverstellung 260mmVerfahrweg Verfahrweg X-Achse manuell 480mmVerfahrweg Y-Achse manuell 180mmVerfahrweg Z-Achse manuell 560mm
Allgemeine Informationen
Anzugsstange M 16
Abmessungen und Gewichte
Säulendurchmesser 115mm
Länge (Produkt) ca. 1060mm
Breite/Tiefe (Produkt) ca. 745mm
Höhe (Produkt) ca. 2090mm
Gewicht (Netto) ca. 370kg
Bohrleistung
Bohrleistung Stahl (S235JR) 32mm
Dauerbohrleistung Stahl (S235JR) 25mm
Gewindeschneiden Stahl (S235JR) M 16
Schaftfräsergröße max. 25mm
Messerkopfgröße max. 76mm
Bohrtisch
Bohrtisch Arbeitsfläche Länge 730mm
Bohrtisch Arbeitsfläche Breite 210mm
Bohrtisch T-Nuten Größe 14mm
Bohrtisch T-Nuten Anzahl 3
Bohrtisch T-Nuten Abstand 63mm
Traglast Bohrtisch 50kg
Abstand Spindel - Bohrtisch max. 600mm
Drehzahlbereich
Drehzahlbereich 95 – 3200min¯¹
Anzahl der Drehzahlbereiche 2 x 6Stufen
Elektrische Daten
Leistung Antriebsmotor 1,1 / 1,5kW
Anschlussspannung 400V
Netzfrequenz 50Hz
Maschinenfuß
Abstand Spindel - Maschinenfuß max. 1180mm
Maschinenfuß Arbeitsfläche Länge 495mm
Maschinenfuß Arbeitsfläche Breite 375mm
Maschinenfuß T-Nuten Größe 14mm
Maschinenfuß T-Nuten Anzahl 2
Maschinenfuß T-Nuten Abstand 230mm
Maschinenfuß Länge 670mm
Maschinenfuß Breite 470mm
Spindel
Pinolenhub 120mm
Pinolendurchmesser 75mm
Spindelaufnahme MK 4
Ausladung 280mm
Bohrkopf Drehung 360°
Bohrkopf Neigung 45°
Pinolenvorschub manuell
Bohrkopf Höhenverstellung 260mm
Verfahrweg Verfahrweg X-Achse manuell 480mm
Verfahrweg Y-Achse manuell 180mm
Verfahrweg Z-Achse manuell 560mm
Lieferumfang
- Zahnkranzbohrfutter 1 - 13 mm / B 16
- T-Nutensteine
- Adapter MK 4-MK 3
- Aufnahmedorn MK 4 / B16
- Bedienwerkzeug
