Optimum BF 20 L Vario CNC Set II
Art.Nr.: 3338122-CNCII

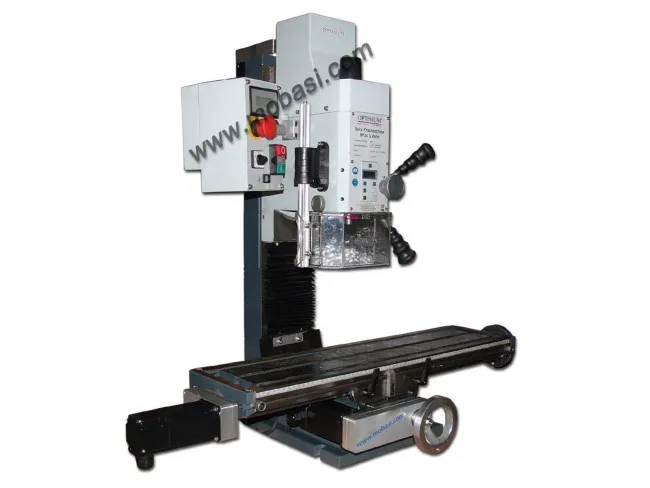

Optimum OPTImill BF 20 L Vario CNC Set II – Präzisions-Fräsmaschine mit Kugelumlaufspindeln
Steigen Sie direkt in die hochpräzise CNC-Zerspanung ein! Das Optimum BF 20 L Vario CNC Set II vereint die bewährte Industriequalität der OPTImill BF 20 L mit professionell optimierter CNC-Mechanik. Durch unsere jahrelange Erfahrung in der Aufrüstung und Regenerierung von Fräsmaschinen haben wir dieses Set mechanisch entscheidend verfeinert: Jede Spindellagerstelle wurde überarbeitet, um Ihnen minimale Fertigungstoleranzen und höchste Wiederholgenauigkeit bei der Bearbeitung metallischer Werkstoffe zu garantieren.
Alternativ in unserem Sortiment erhältlich: Die kompaktere Optimum OPTImill MH 20 CNC-Serie.
Highlights & Mechanische Optimierungen im CNC Set II
- Kugelumlaufspindeln in allen 3 Achsen: Spielfreie Kugelumlaufspindeln in X- und Y-Achse (16 x 5 mm) sowie eine verstärkte Spindel in der Z-Achse (25 x 5 mm) für maximale Steifigkeit unter Last.
- Überarbeitete Lagerstellen: Zusätzliche Einbringung von Präzisions-Doppellagern an allen Festlagerstellen zur Eliminierung von Achsspiel.

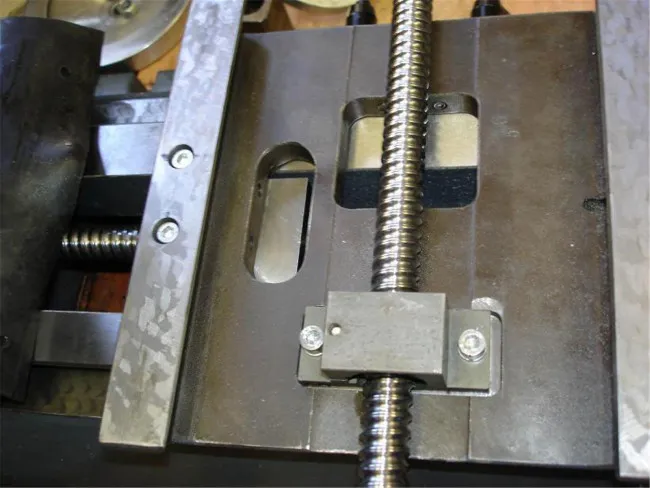

- Fest verschraubte Spindelmuttern: Für maximale Vibrationsfestigkeit sind die Spindelmuttern fest mit dem Maschinenbett verschraubt und nicht nur geklemmt.

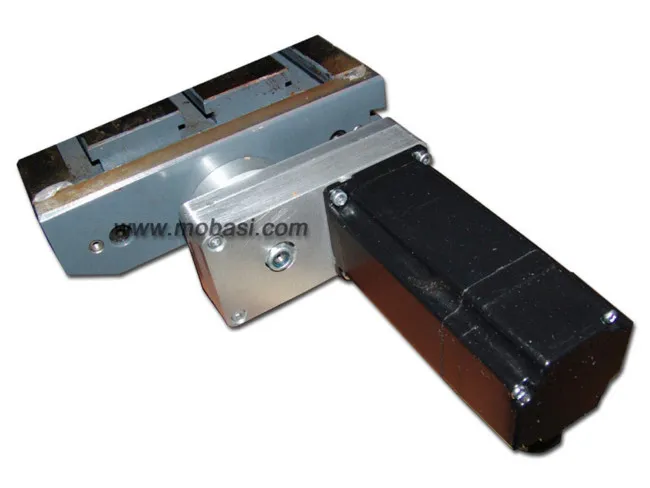

- Kraftvoller Schrittmotorantrieb: Ausgestattet mit 2,5 Nm Schrittmotoren (4,2 A), die durch das Übersetzungskonzept ca. 5 Nm Effektivmoment an den Spindeln bereitstellen.

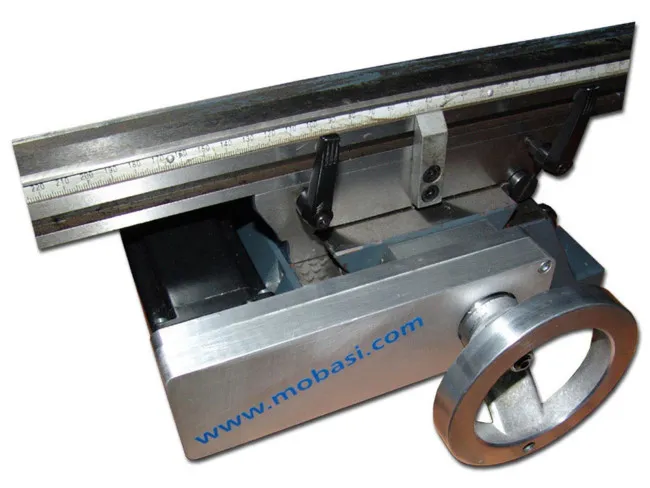

- Optionaler Handbetrieb: Handräder zur manuellen Verstellung liegen bei.
Wichtiger Sicherheitshinweis zum Handbetrieb: Die Bohr-Fräsmaschine wird ab Werk ohne montiertes Handrad an der Y-Achse ausgeliefert. Das Handrad kann bei Bedarf mit der aufgesteckten Hülse am Anbausatz ausgetauscht werden. Im CNC-Betrieb sollte das Handrad aus Sicherheitsgründen (Verletzungsgefahr durch rotierende Teile) stets abmontiert bleiben!
Empfohlene CNC-Steuerungen für diese Maschine
Zum Betrieb des CNC Set II benötigen Sie lediglich eine geeignete Schrittmotorsteuerung. Wir empfehlen folgende erprobte Systeme aus unserem Sortiment:
- ???? MicroStep 42-3 48V Schrittmotorsteuerung (4,2A) – Der zuverlässige Standard.
- ???? Modul-Bausatz CNC-Steuerung 3-42 mit Kabelsatz – Die flexible Selbstbau-Lösung.
- ???? MicroStep 45-3N CL (Closed Loop) – Für schrittverlustfreie Performance.
Optimum BF 20 L in Aktion (Funktionsvideo)
Sehen Sie im folgenden Video die Funktionsweise und Dynamik der Optimum BF 20 im CNC-Betrieb:
Technische Daten der Optimum BF 20 L Vario
| Parameter | Technische Spezifikation |
|---|---|
| Bohrleistung (Stahl) | max. 20 mm |
| Fräsleistung Messerkopf | max. 63 mm |
| Ausladung / Spindeldrehzahlen | 185 mm / 100 – 3.000 U/min (stufenlos) |
| Spindelaufnahme / Pinolenhub | MK 2 / 50 mm |
| Tischgröße (L x B) / T-Nuten | 700 x 180 mm / 12 mm (Nutabstand) |
| Verfahrweg X-Achse | 480 mm |
| Verfahrweg Y-Achse | 175 mm |
| Verfahrweg Z-Achse | 280 mm |
| Motorleistung / Anschluss | 850 Watt / 230 V (50 Hz) |
| Abmessungen (L x B x H) | 670 x 550 x 860 mm |
| Nettogewicht | ca. 109 kg |
Lieferumfang
- Optimum BF 20 L Vario Grundmaschine mit montierten CNC-Anbausätzen & Schrittmotoren
- Eingebaute Kugelumlaufspindeln in X, Y und Z
- Anzugstange M10
- Digitale Pinolenhubanzeige
- Kegeldorn MK2 / B16 mit M10 Anzugsgewinde
- Bedienwerkzeug
Häufig gestellte Fragen (FAQ) zum BF 20 L Vario CNC Set II
Was unterscheidet das CNC Set II von einfachen Anbausätzen?
Beim CNC Set II sind bereits hochwertige Kugelumlaufspindeln in allen Achsen verbaut. Zudem wurden die Lagerstellen auf Doppellagerung überarbeitet und die Spindelmuttern fest verschraubt, wodurch die Achsen absolut spielfrei und extrem wiederholgenau laufen.
Welche Werkstoffe können mit dieser Maschine fräst werden?
Dank des kräftigen 850W Motors und der verstärkten Z-Achsen-Spindel (25x5 mm) können Kunststoffe, Holz, Aluminium, Messing sowie Baustähle problemlos zerspant werden.
Wird eine Steuerung mitgeliefert?
Nein, im Lieferumfang ist die vorbereitete Maschine inklusive Schrittmotoren enthalten. Eine passende Schrittmotorsteuerung (z. B. MicroStep 42-3 oder Closed Loop) wählen Sie bitte passend zu Ihrem bevorzugten Steuerungssystem aus unserem Shop-Sortiment.
