Optiturn TU 2807 (400V)

Art.Nr.: 59300

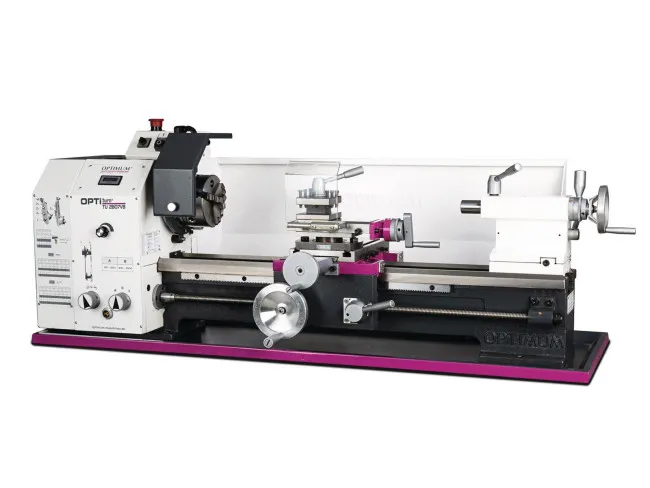

Optimum OPTIturn TU 2807 ohne Unterbau

Beschreibung der TU 2807

• Präzise Verarbeitung
• Leistungsstarker, wartungsfreier Motor

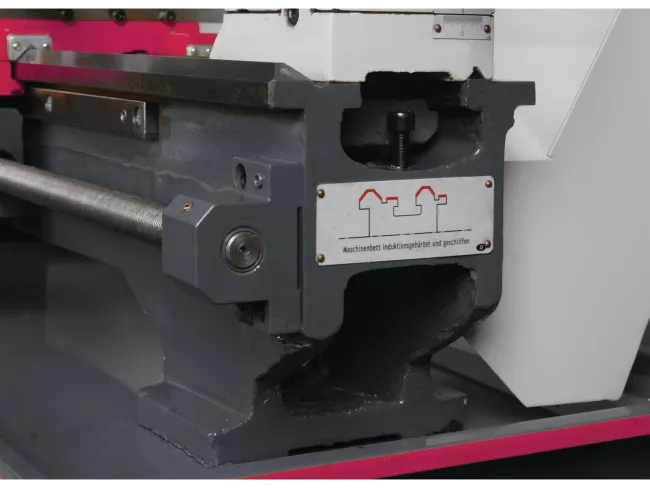

• Stark verripptes Prismenbett aus Grauguss, induktiv gehärtet und präzisionsgeschliffen
• Leichtgängiges Vorschubgetriebe mit abgerundeten Zahnrädern im Ölbad laufend
• Gehärtete und geschliffene Z-Achsen Führungsbahn
• Garantierte Rundlaufgenauigkeit der Spindelnase besser als 0,009 mm
• Rundlaufgenauigkeit am Drehfutter besser als 0,04 mm
• Automatischer Längs- / Leitspindelantrieb
• Leitspindel zum Gewindeschneiden oder automatischen Längsdrehen
• Vierfach-Stahlhalter
• Alle Führungen durch Keilleisten nachstellbar
• Rechts-/Linkslauf im Bedienfeld schaltbar
• Gehärtete Hauptspindel in nachstellbaren präzisen Kegelrollenlagern gelagert
• Kegelrollenlager in P5 Qualität
• Gehärtete Spindelnase mit Ø 26 mm Spindelbohrung
• Rollgewalzte Trapezspindeln
• Spanschutz am Oberschlitten
• Oberschlitten auf Planschlitten verschiebbar
• Reitstock zum Kegeldrehen ± 5 mm verstellbar
• Reitstock-Pinole und Handrad mit einstellbarer Feinskalierung 0,02 mm
• Schnelle, einfache und werkzeuglose Verstellung mittels Klemmhebel
• Leitspindel in zwei Sinterlagern gelagert
• Wechselzahnräder-Satz in Standardlieferumfang zum Gewindeschneiden
• Handräder am Schlitten mit einstellbarer Feinskalierung 0,04 / 0,01 mm
• Drucklager

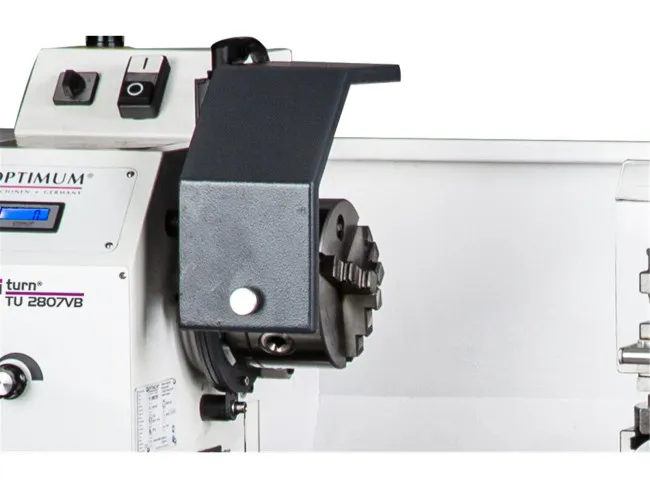

• Dreibacken-Drehfutter im Standardlieferumfang
• Not-Halt-Schlagschalter
• Komplett ausgestattet, wodurch der Anwender nach Inbetriebnahme sofort produktiv arbeiten kann

• Drehzahlwechsel leicht einstellbar über Potentiometer

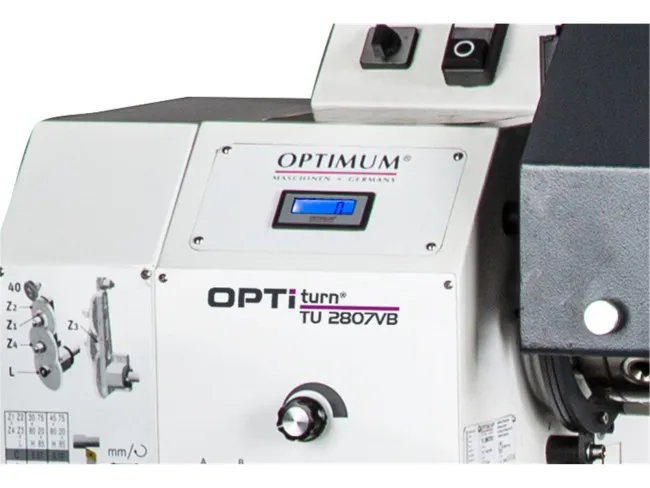

• Digitale Drehzahlanzeige
• EMV-Filterklasse C1

Ausstattungsdetails:

Schlitten

• Vierfach-Stahlhalter
• Alle Führungen durch Keilleisten spielfrei nachstellbar
• Rollgewalzte Trapezspindeln
• Spanschutz am Oberschlitten
• Oberschlitten auf Planschlitten verschiebbar

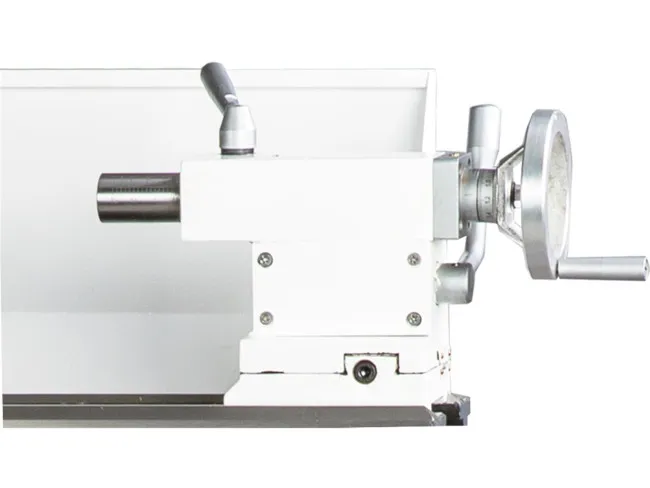

Reitstock

• Zum Kegeldrehen ± 5 mm verstellbar
• Reitstock-Pinole und Handrad mit einstellbarer Feinskalierung 0,02 mm
• Schnelle und einfache Verstellung des Reitstockes mittels Klemmhebels

Hauptspindel

• Gehärtet und in nachstellbaren Präzisions- Kegelrollenlagern gelagert
• Zwei Kegelrollenlager in P5 Qualität
• Kurzkegel, gehärteter Spindelnase mit Ø 26 mm Spindelbohrung

Vorschubgetriebe

• Leichtgängig
• Abgerundete Zahnräder im Ölbad laufend





Technische Daten

Elektrischer Anschluß	400V / 3 Ph ~50 Hz
Leistung Antriebsmotor Spindel	0,85 kW (TU 2807)
Spindelkonus	MK 4
Spindelbohrung	26 mm
Spindelaufnahme	kurzkegel
Stahlhalter Aufnahmehöhe	max. 13,5 mm
Spitzenhöhe	140 mm
Spitzenweite	700 mm
Umlauf-Ø über Maschinenbett	266 mm
Bettbreite	180 mm
Spindeldrehzahl	30 - 4.000 min-1
Stufenanzahl	4 Stufen, Drehzahl elektronisch regelbar
Verfahrweg Oberschlitten	60 mm
Verfahrweg Planschlitten	160 mm
Längsvorschub im Bereich	0,07 - 0,2 mm/U
Steigung - Metrisch im Bereich	0,2 - 3,5 mm/U
Steigung - Zoll im Bereich	56 - 8 Gg/1
Reitstockaufnahme	MK 2
Reitstock - Pinolenhub	85 mm
Abmessungen (L x B x H)	1.370 x 660 x 440 mm
Nettogewicht	180 kg
